Sello mecánico de resorte simple Z4

El sello mecánico de resorte simple Z4 es la versión de asiento profundo de la familia de resorte simple con junta tórica de Qixing. Utiliza el asiento estándar G4, el perfil de cavidad más profunda instalado en muchas bombas centrífugas antiguas construidas en Alemania, donde el asiento G9 menos profundo de la Z3 no se asienta correctamente. Los tamaños de eje van de 10 mm a 80 mm, con clasificación de -20 °C a +180 °C, 1,0 MPa y 15 m/s. Compre directamente desde la fábrica de Qixing en China.

Si un sello de repuesto sigue sobresaliendo de la carcasa de la bomba o tiene fugas alrededor del asiento, la cavidad suele ser un perfil G4 más profundo, y el Z4 es el ajuste correcto. Qixing suministra el sello mecánico de resorte simple Z4 a fabricantes de bombas OEM, distribuidores MRO y compradores directos en todo el mundo, con cotización el mismo día y plazo de entrega de stock de 3 a 7 días.

¿Su bomba utiliza un asiento G4?

El perfil del asiento, no el diámetro del eje, decide si encaja una junta. Cuatro señales apuntan a un asiento G4 (de cavidad profunda) y, por tanto, al Z4 en lugar del Z3:

• La bomba es un diseño europeo o alemán antiguo, o una unidad heredada de larga duración que aún está en servicio.
• Un sello de asiento G9 sobresale de la cara de la carcasa o no queda al ras cuando se instala
• La cavidad del sello es visiblemente más profunda que el cabezal del sello, dejando un espacio detrás del asiento.
• El manual original del sello o de la bomba incluye una designación de asiento G4 (o DIN 24960 largo).

Si se aplica alguno de estos, el sello mecánico de resorte simple Z4 es el ajuste empotrado. Si no está seguro, envíe a Qixing la marca y el modelo de la bomba o una foto de la cavidad del sello y el equipo confirmará G4 frente a G9 antes de la cotización.

Presupuesto

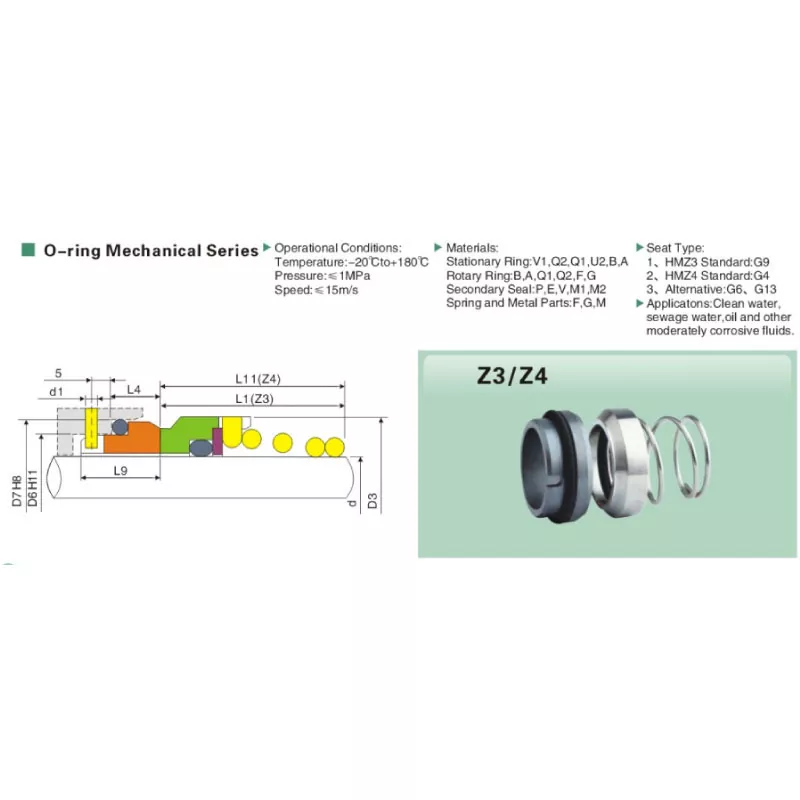

Tabla de dimensiones

Todas las dimensiones en milímetros. Los valores siguientes son la envolvente del cabezal de sellado Z4 con el asiento estándar G4. El diámetro del eje d se mide en la cavidad del sello.

Materiales frontales y medios

El Z4 se envía con los mismos cinco pares de caras que el resto de la familia: Cerámica/Carbono para agua limpia, Carburo de Silicio/Carbono para aguas residuales y abrasivos suaves, SiC/SiC para aceite caliente, Carburo de Tungsteno/Carbono para productos químicos suaves y TC/TC para trabajos severos. El elastómero es NBR, EPDM o FKM, adaptado al medio bombeado bajo pedido. El asiento profundo G4 no limita la elección de materiales: cualquier combinación del catálogo está disponible en la versión Z4.

Aplicaciones

• Bombas centrífugas europeas antiguas y heredadas que necesitan un reemplazo profundo
• Bombas de abastecimiento, tratamiento y circulación de agua HVAC.
• Bombas para aguas residuales, drenaje y estaciones de bombeo.
• Bombas dosificadoras y de productos químicos ligeros (ácidos débiles, álcalis, disolventes)
• Plataformas de bomba OEM construidas alrededor de la cavidad del asiento G4

Fabricación

Caras traslapadas con una planitud de ≤ 0,0009 mm y verificadas ópticamente. El asiento G4 está mecanizado y lapeado tanto en la cara de rodadura como en la cara posterior estática para que se asiente en escuadra en la cavidad profunda sin balancearse. Cada sello mecánico de resorte simple Z4 se verifica dimensionalmente antes del empaque; Certificado de Conformidad y certificado de material se envían con el pedido bajo petición.

Cotización

Envíe el modelo de bomba o la profundidad de la cavidad del sello para obtener una cotización el mismo día. Los tamaños en existencia se envían entre 3 y 7 días; Pedidos personalizados OEM de 15 a 25 días. Compre el sello mecánico de resorte simple Z4 directamente desde la fábrica de Qixing en China a precios OEM y mayoristas.
