Sello mecánico de resorte simple Z2
¿Necesita un sello mecánico de resorte simple para amplia temperatura? El sello mecánico de resorte simple Qixing Z2 maneja de -40 °C a +200 °C y 15 m/s en tamaños de eje de 10 mm a 100 mm. Como fábrica de sellos mecánicos en China, Qixing suministra a los fabricantes y distribuidores de bombas OEM sellos Z2 al por mayor a precios competitivos. Solicite una cotización hoy.
El sello mecánico de resorte simple Qixing Z2 tiene un diseño de junta tórica diseñado para agua, aguas residuales, aceite y fluidos moderadamente corrosivos en un rango operativo más amplio que los sellos de fuelle de caucho. Sigue la envolvente estándar Tipo 2/502 utilizada en bombas centrífugas, bombas de refuerzo y bombas de transferencia de productos químicos.
A diferencia de los sellos de fuelle de caucho, el sello mecánico Z2 utiliza juntas tóricas de elastómero (NBR, EPDM o FKM) como sello secundario, lo que ofrece un rendimiento estable de -40 °C a +200 °C, hasta 1,0 MPa y velocidades del eje de 15 m/s. Qixing fabrica internamente toda la gama de tamaños Z2, desde 10 mm hasta 100 mm, y suministra ensambladores de bombas OEM, distribuidores MRO y compradores mayoristas en todo el mundo. Póngase en contacto con nuestro equipo para comprar sellos mecánicos Qixing Z2 a precios de fábrica.
Parámetro del producto (especificación)
Condiciones de funcionamiento y materiales
| Parámetro | Valor | Parámetro | Valor |
| Diámetro del eje (d) | 10 - 100 milímetros | Anillo estacionario | SiC / TC / Carbono |
| Temperatura | -40°C ~ +200°C | Anillo giratorio | SiC / Carbono / TC |
| Presión | ≤ 1,0MPa | Sello secundario (junta tórica) | NBR/EPDM/FKM |
| Velocidad del eje | ≤ 15 m/s | Resortes y piezas metálicas | SS304 / SS316 |
| Rotación | Bidireccional | Modeloos equivalentes | Sobre estándar tipo 2/502 |

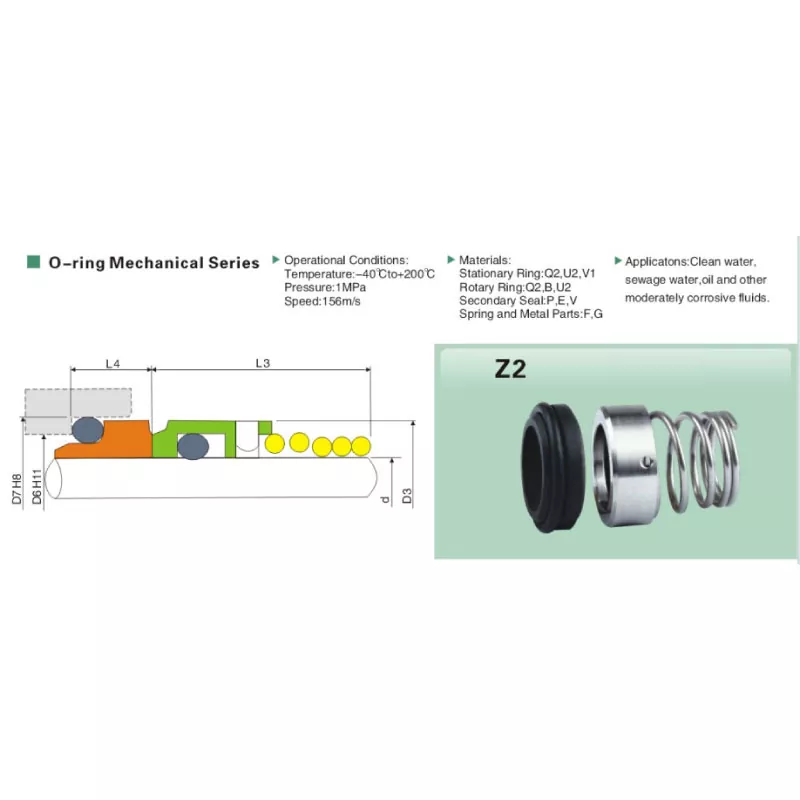

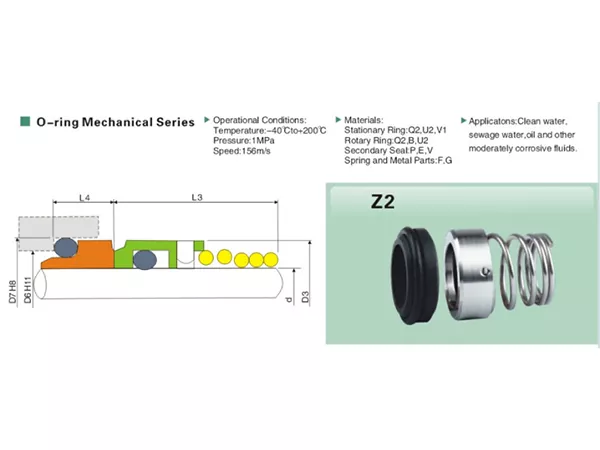

Tabla de dimensiones (todos los tamaños en mm)
| Modelo | d | D7 | D6 | D3 | L3 | L4 |
| Z2-10 | 10 | 18.10 | 14 | 19.00 | 15.00 | 5.50 |
| Z2-11 | 11 | 20.60 | 16.5 | 21.00 | 18.00 | 5.50 |
| Z2-12 | 12 | 20.60 | 16.5 | 21.00 | 18.00 | 5.50 |
| Z2-13 | 13 | 23.10 | 19 | 23.00 | 22.00 | 6.00 |
| Z2-14 | 14 | 23.10 | 19 | 23.00 | 22.00 | 6.00 |
| Z2-15 | 15 | 26.90 | 21 | 24.00 | 22.00 | 7.00 |
| Z2-16 | 16 | 26.90 | 21 | 26.00 | 23.00 | 7.00 |
| Z2-18 | 18 | 30.90 | 25 | 29.00 | 24.00 | 7.00 |
| Z2-19 | 19 | 30.90 | 25 | 31.00 | 25.00 | 8.00 |
| Z2-20 | 20 | 30.90 | 25 | 31.00 | 25.00 | 8.00 |
| Z2-21 | 21 | 35.40 | 30 | 33.00 | 25.00 | 8.00 |
| Z2-22 | 22 | 35.40 | 30 | 33.00 | 25.00 | 8.00 |
| Z2-23 | 23 | 35.40 | 30 | 35.00 | 27.00 | 8.00 |
| Z2-24 | 24 | 35.40 | 30 | 35.00 | 27.00 | 8.00 |
| Z2-25 | 25 | 38.20 | 33 | 36.00 | 27.00 | 8.00 |
| Z2-26 | 26 | 38.20 | 33 | 36.00 | 27.00 | 8.50 |
| Z2-28 | 28 | 43.30 | 38 | 40.00 | 29.00 | 9.00 |
| Z2-30 | 30 | 43.30 | 38 | 43.00 | 30.00 | 9.00 |
| Z2-32 | 32 | 43.30 | 38 | 46.00 | 30.00 | 9.00 |
| Z2-33 | 33 | 53.50 | 45 | 46.00 | 39.00 | 11.50 |
| Z2-34 | 34 | 53.50 | 45 | 49.00 | 39.00 | 11.50 |
| Z2-35 | 35 | 53.50 | 45 | 49.00 | 39.00 | 11.50 |
| Z2-36 | 36 | 53.50 | 45 | 49.00 | 39.00 | 11.50 |
| Z2-37 | 37 | 53.50 | 45 | 49.00 | 39.00 | 11.50 |
| Z2-38 | 38 | 60.50 | 52 | 53.00 | 39.00 | 11.50 |
| Z2-40 | 40 | 60.50 | 52 | 56.00 | 39.00 | 11.50 |
| Z2-42 | 42 | 60.50 | 52 | 59.00 | 39.00 | 11.50 |
| Z2-43 | 43 | 60.50 | 52 | 59.00 | 39.00 | 11.50 |
| Z2-44 | 44 | 65.50 | 57 | 61.00 | 41.00 | 11.50 |
| Z2-45 | 45 | 65.50 | 57 | 61.00 | 41.00 | 11.50 |
| Z2-48 | 48 | 65.50 | 57 | 64.00 | 41.00 | 11.50 |
| Z2-50 | 50 | 72.50 | 64 | 66.00 | 45.00 | 11.50 |
| Z2-55 | 55 | 72.50 | 64 | 71.00 | 47.00 | 11.50 |
| Z2-60 | 60 | 79.30 | 72 | 78.00 | 49.00 | 11.50 |
| Z2-65 | 65 | 84.50 | 77 | 84.00 | 51.00 | 11.50 |
| Z2-70 | 70 | 89.50 | 82 | 89.00 | 51.00 | 11.50 |
| Z2-75 | 75 | 94.50 | 87 | 98.00 | 57.00 | 11.50 |
| Z2-80 | 80 | 99.50 | 92 | 100.00 | 59.00 | 11.50 |
| Z2-85 | 85 | 105.50 | 98 | 107.00 | 59.00 | 13.50 |
| Z2-90 | 90 | 111.50 | 105 | 111.00 | 62.00 | 13.50 |
| Z2-95 | 95 | 116.50 | 110 | 119.00 | 62.00 | 13.50 |
| Z2-100 | 100 | 119.50 | 114 | 123.80 | 75.00 | 13.50 |
Característica y aplicación del producto
Características clave
- Amplio rango operativo: el sello mecánico Z2 funciona de -40 °C a +200 °C y hasta 15 m/s, un rango más amplio que los sellos de fuelle de caucho estándar.
- Sello secundario de junta tórica: más fácil de inspeccionar y reemplazar; Las juntas tóricas de FKM hacen que el sello mecánico de resorte simple Z2 sea adecuado para medios moderadamente corrosivos.
- Instalación compacta: la longitud axial corta (L3 de 15 a 75 mm) permite que el Z2 encaje en cavidades herméticas del sello de la bomba donde los sellos de fuelle no lo hacen.
- Reemplazo directo: las dimensiones de la envolvente Qixing Z2 siguen el estándar Tipo 2/502, por lo que el sello se intercambia con las cavidades de sello de resorte único de junta tórica ampliamente utilizadas sin modificación de la bomba.
Aplicaciones típicas
- Bombas centrífugas de agua y de refuerzo en HVAC y servicios de construcción.
- Bombas industriales para aguas residuales, lodos y drenaje.
- Bombas de transferencia química y farmacéutica que manejan fluidos moderadamente corrosivos
- Bombas de circulación de aceite caliente y fluido térmico (con juntas tóricas de FKM)
- Bombas de calidad alimentaria y de limpieza in situ (CIP) con juntas tóricas de EPDM
- Fabricación de bombas OEM: suministro mayorista de sellos mecánicos Z2 para construcciones de marcas privadas
Detalles de producción
El lapeado de la cara del sello define la confiabilidad Z2. Qixing traslapa cada cara hasta una planitud de ≤ 0,0009 mm (≤ 3 bandas de luz de helio), verificado en un probador de luz monocromático. El control estricto de la planitud es lo que le da al sello mecánico Qixing Z2 su vida útil sin fugas en condiciones de alta temperatura.
Cada junta tórica está moldeada a partir de compuestos curados con peróxido: NBR para agua e hidrocarburos suaves, EPDM para agua caliente y productos químicos débiles, FKM para temperaturas más altas y fluidos agresivos. Las caras de carbono están impregnadas de resina, el SiC es SSiC sinterizado sin presión y el carburo de tungsteno utiliza YG6/YG8 unido con cobalto.
Cada sello mecánico Z2 se dimensiona, se verifica su planitud, se prueba la carga del resorte y se inspecciona visualmente antes del empaque. Los tamaños en existencia se envían en 3 a 7 días; Pedidos personalizados OEM en 15-25 días. Comuníquese con Qixing para obtener una cotización del sello mecánico Z2 el mismo día y descuentos por volumen en pedidos al por mayor.
