Sello mecánico de resorte simple Z1

Qixing es un fabricante y proveedor líder de sellos mecánicos de resorte simple Z1 en China y ofrece tamaños de eje al por mayor de 16 mm a 100 mm para bombas de agua, bombas de aguas residuales y bombas químicas. Con precios de fábrica competitivos y servicio OEM completo, somos su socio confiable de sellado a largo plazo en China. Solicite una cotización de Qixing hoy.

Enviar Consulta

Descripción del Producto

El sello mecánico de resorte simple Qixing Z1 es un sello de eje giratorio de uso general para bombas de agua limpia, bombas de aguas residuales, bombas sumergibles y bombas de productos químicos livianos que manejan agua, aceite y medios corrosivos débiles. Sigue la envoltura tipo 21 estándar de la industria, lo que lo hace compatible con las cavidades de sello de resorte simple con fuelle de caucho más utilizadas en el mercado.

Construido con un resorte helicoidal simple y un sello secundario de fuelle de caucho, el sello mecánico Z1 opera de -20 °C a +150 °C, hasta 1,0 MPa y 13 m/s. Como fábrica china de sellos mecánicos Z1 con mecanizado, lapeado y ensamblaje internos, Qixing suministra a fabricantes de bombas OEM, distribuidores y compradores de MRO en todo el mundo. Contáctenos para comprar sellos mecánicos Qixing Z1 a precios de fábrica competitivos.

Parámetro del producto (especificación)

Condiciones de funcionamiento y materiales

Parámetro	Valor	Parámetro	Valor
Diámetro del eje (d)	16 - 100 milímetros	Anillo estacionario	Cerámica/SiC/TC
Temperatura	-20°C ~ +150°C	Anillo giratorio	Carbono/SiC/TC
Presión	0 - 1,0 MPa	Sello secundario (fuelle)	NBR/EPDM/FKM
Velocidad del eje	≤ 13 m/s	Resortes y piezas metálicas	SS304 / SS316
Rotación	Bidireccional	Modeloos equivalentes	Sobre estándar tipo 21

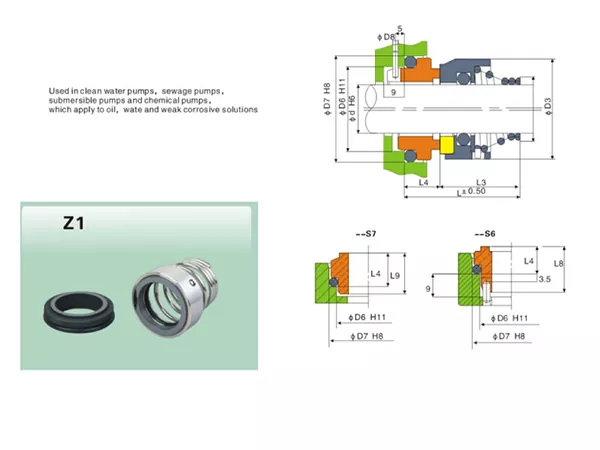

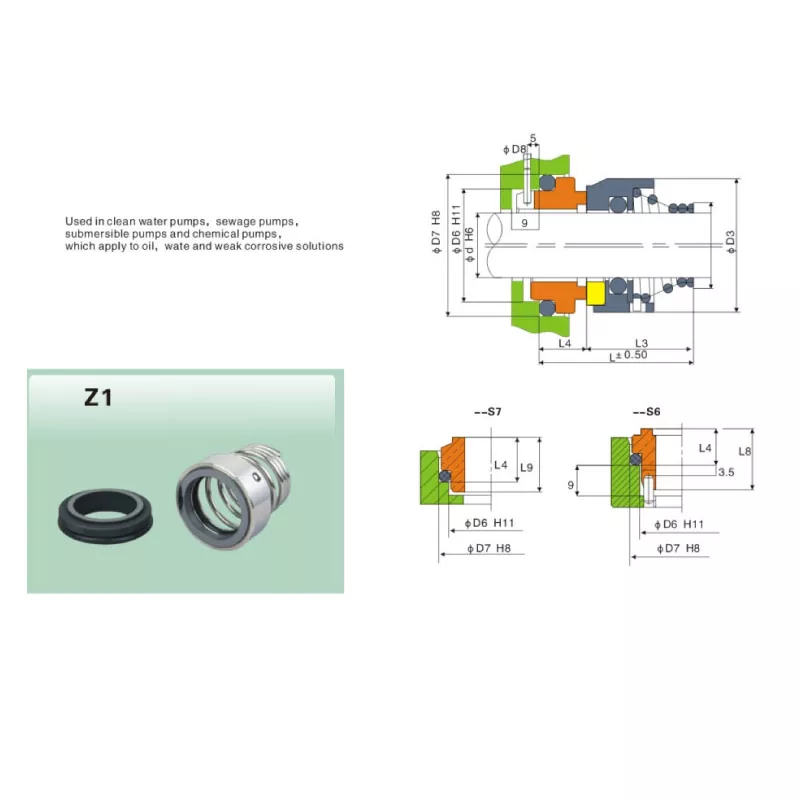

Tabla de dimensiones (todos los tamaños en mm)

Modelo	d	D3	D6	D7	D8	L	L3	L4	L8	L9
Z1-16	16	30	23	27	3	37.0	27.0	10	17.5	11.5
Z1-18	18	32	27	33	3	37.5	27.5	10	17.5	12.0
Z1-20	20	34	29	35	3	37.5	27.5	10	17.5	12.0
Z1-22	22	36	31	37	3	37.5	27.5	10	17.5	12.0
Z1-24	24	38	33	39	3	40.0	30.0	10	17.5	12.0
Z1-25	25	39	34	40	3	40.0	30.0	10	17.5	12.0
Z1-28	28	42	37	43	3	42.5	32.5	10	17.5	12.0
Z1-30	30	44	39	45	3	42.5	32.5	10	17.5	12.0
Z1-32	32	46	42	48	3	42.5	32.5	10	17.5	12.0
Z1-33	33	48	42	48	3	42.5	32.5	10	17.5	12.0
Z1-35	35	49	44	50	3	42.5	32.5	10	17.5	12.0
Z1-38	38	54	49	56	4	45.0	32.0	13	20.0	14.5
Z1-40	40	56	51	58	4	45.0	32.0	13	20.0	14.5
Z1-43	43	59	54	61	4	45.0	32.0	13	20.0	14.5
Z1-45	45	61	56	63	4	45.0	32.0	13	20.0	14.5
Z1-48	48	66	59	66	4	45.0	32.0	13	20.0	14.5
Z1-50	50	68	62	70	4	47.5	33.5	14	21.0	15.5
Z1-55	55	71	67	75	4	47.5	33.5	14	21.0	15.5
Z1-60	60	80	72	80	4	52.5	38.5	14	21.0	15.5
Z1-65	65	85	77	85	4	52.5	38.5	14	21.0	15.5
Z1-70	70	90	83	92	4	60.0	44.0	16	22.0	16.5
Z1-75	75	93	88	97	4	60.0	44.0	16	22.0	16.5
Z1-80	80	100	95	105	4	60.0	42.0	18	24.5	20.0
Z1-85	85	105	100	110	4	60.0	42.0	18	24.5	20.0
Z1-90	90	110	110	115	4	65.0	47.0	18	24.5	20.0
Z1-95	95	115	119	120	4	65.0	47.0	18	24.5	20.0
Z1-100	100	120	115	125	4	65.0	47.0	18	24.5	20.0

Característica y aplicación del producto

Características clave

Múltiples materiales frontales: cerámica/carbono para agua limpia, carburo de silicio/carbono para aguas residuales y abrasivos, carburo de tungsteno/carburo de tungsteno para uso químico. Especifique el código de material en el pedido.
Rotación bidireccional: el resorte enrollado simétricamente funciona en bombas CW y CCW, lo que simplifica el stock de distribuidores de sello mecánico Z1.
Resorte autocompensante: el resorte helicoidal empuja la cara giratoria hacia adelante a medida que se produce el desgaste, manteniendo la presión de contacto durante toda la vida útil.
Reemplazo directo: las dimensiones de la envolvente Qixing Z1 siguen el estándar Tipo 21 utilizado en toda la industria, por lo que el sello se intercambia con cavidades comunes de fuelle de caucho de resorte único sin modificación de la bomba.

Aplicaciones típicas

Bombas de abastecimiento, tratamiento y circulación de agua HVAC.
Bombas sumergibles de aguas residuales y drenaje.
Bombas dosificadoras y de productos químicos ligeros (ácidos débiles, álcalis, disolventes)
Agricultura, riego y bombas de pozo.
Bombas de achique y refrigeración de agua de mar marina
Fabricación de bombas OEM: suministro de sello mecánico de resorte simple Z1 de marca privada

Detalles de producción

El lapeado de la cara del sello es el paso crítico. Qixing traslapa ambas caras hasta una planitud de ≤ 0,0009 mm (≤ 3 bandas de luz de helio), verificada en un probador de planitud monocromático: la clave para una larga vida útil del sello mecánico Z1.

Los materiales se obtienen y califican internamente: 99 % cerámica Al₂O₃, SSiC sinterizado sin presión, carburo de tungsteno YG6/YG8 unido con cobalto y grafito de carbono impregnado de resina. Los fuelles utilizan NBR, EPDM o FKM curado con peróxido adaptados al medio del cliente.

Cada sello mecánico Z1 pasa por una verificación dimensional, una verificación de la planitud de la cara, una prueba de carga del resorte y una inspección visual antes del empaque. El plazo de entrega es de 3 a 7 días para tamaños en stock y de 15 a 25 días para pedidos personalizados OEM. Comuníquese con Qixing para obtener una cotización del sello mecánico Z1 el mismo día.
