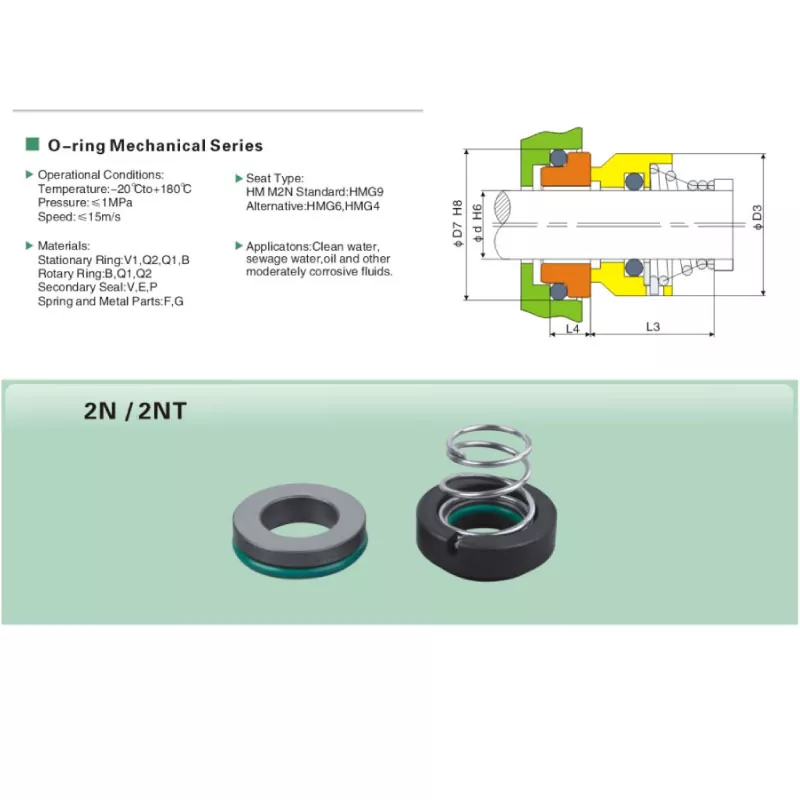

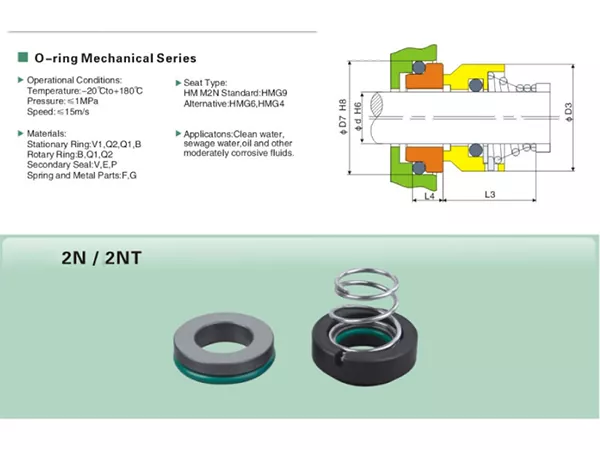

Sello mecánico de resorte simple 2NT

El sello mecánico de resorte simple 2NT está diseñado para aplicaciones donde son importantes un sello compacto de un solo extremo y una combinación de reemplazo sencilla. Su rango de tamaño de eje de 10 a 28 mm lo hace adecuado para ejes de bombas más pequeños y equipos donde el espacio de instalación es limitado.

Para trabajos de adquisición y mantenimiento, los puntos clave de selección son el diámetro del eje, el tipo de asiento, los materiales de la cara del sello, la elección del elastómero y las condiciones operativas reales. Qixing puede revisar estos detalles junto con una muestra de sello existente, un dibujo o información dimensional antes de la producción.

Características clave

• Sello mecánico de un solo extremo con sellado secundario de junta tórica.
• El tamaño del eje varía de 10 mm a 28 mm.
• Temperatura de funcionamiento de -20°C a +180°C, dependiendo del elastómero seleccionado.
• Presión máxima de funcionamiento hasta 1 MPa.
• Velocidad máxima de deslizamiento hasta 15m/s.
• Asiento estacionario G9 estándar con alternativas G6 y G4.
• Las opciones de cara de sello incluyen carburo de silicio y carburo de tungsteno.
• Las opciones de elastómeros incluyen NBR, EPDM y FKM/Viton.
• Opciones de resorte y piezas metálicas en SS304 o SS316.
• Adecuado para servicios de agua, aguas residuales, aceite y otros fluidos moderadamente corrosivos.

Especificaciones técnicas

Opciones de materiales y asientos

El 2NT se puede configurar con diferentes materiales de cara, asiento, elastómero y piezas metálicas. La selección del material debe basarse en el fluido, la temperatura y las condiciones de funcionamiento reales, en lugar de basarse únicamente en el número de modelo.

• Caras del sello: Carburo de Silicio (SiC) o Carburo de Tungsteno (TC).
• Materiales del asiento estacionario: carbono, carburo de silicio o carburo de tungsteno.
• Elastómeros: NBR, EPDM o FKM/Viton.
• Resortes y piezas metálicas: SS304 o SS316.
• Asiento estacionario estándar: G9.
• Asientos fijos alternativos: G6 y G4.

Para aplicaciones de agua caliente, aceite, productos químicos o fluidos mixtos, proporcione la composición real del fluido y la temperatura de funcionamiento para que la combinación de elastómero y cara del sello pueda revisarse antes de la producción.

Aplicaciones

El sello mecánico de resorte simple 2NT se puede usar en aplicaciones de bombas que manejan agua limpia, aguas residuales, aceite y otros fluidos moderadamente corrosivos. Su rango de tamaño compacto de 10 a 28 mm lo hace particularmente útil para ejes de bombas más pequeños y proyectos de reemplazo donde el espacio de instalación disponible es limitado.

• Bombas de circulación y transferencia de agua.
• Bombas de agua industriales en general.
• Equipos de bombeo de aguas residuales y cloacales.
• Aplicaciones de bombas de manejo de aceite dentro del rango operativo indicado.
• Sistemas de bombeo que manejan fluidos moderadamente corrosivos después de confirmar la compatibilidad del material.

Cómo seleccionar el sello 2NT correcto

Una selección confiable de 2NT comienza con el equipo y no solo con el nombre del modelo. Antes de realizar el pedido, confirme la siguiente información:

• Diámetro del eje y tamaño del sello existente.
• Tipo de asiento estacionario requerido: G9, G6 o G4.
• Medio de trabajo y composición química.
• Temperatura de funcionamiento normal y máxima.
• Presión de funcionamiento.
• Velocidad del eje o de deslizamiento.
• Materiales preferidos para la cara del sello y elastómero, si ya se especifican.
• Fotos, muestra o dibujo del sello existente para proyectos de reemplazo.

Coincidencia de reemplazo

Para el reemplazo de mantenimiento, no confíe únicamente en el nombre del modelo 2NT. Sellos mecánicos similares pueden utilizar diferentes estilos de asiento, materiales frontales o dimensiones de instalación. Qixing recomienda comparar el sello antiguo y el asiento estacionario antes de la producción.

Si el marcado del modelo existente está incompleto, envíe fotografías claras del conjunto giratorio y el asiento estacionario junto con el diámetro del eje y las condiciones de funcionamiento. Esto le brinda a la fábrica más información para el reemplazo y reduce el riesgo de seleccionar un sello visualmente similar pero incompatible.

¿Por qué elegir Qixing?

Qixing, la marca de sellos mecánicos de Ningbo Yade Fluid Connector Co., Ltd, fabrica y suministra sellos mecánicos para clientes industriales. Para los requisitos de 2NT, nuestra fábrica puede revisar configuraciones estándar, así como proyectos OEM y de reemplazo según el tamaño, los requisitos de materiales, las muestras, los dibujos y las condiciones de operación.

Para los compradores que no están seguros de qué asiento o combinación de materiales se requiere, Qixing puede utilizar la información de la aplicación proporcionada con la consulta para respaldar la revisión de la configuración antes de la cotización y la producción.

Preguntas frecuentes

¿Qué tamaños de eje están disponibles para el sello mecánico de resorte simple 2NT?

La serie 2NT está disponible para tamaños de eje de 10 mm a 28 mm.

¿Cuál es el rango de temperatura de funcionamiento del sello 2NT?

El rango de temperatura de funcionamiento es de -20 °C a +180 °C. La temperatura utilizable también depende del elastómero seleccionado y del fluido real.

¿Cuál es la presión máxima para el 2NT?

La presión máxima de funcionamiento es de 1 MPa.

¿Cuál es la velocidad máxima de deslizamiento?

La velocidad máxima de deslizamiento es de 15 m/s.

¿Qué asiento fijo es estándar?

G9 es el asiento fijo estándar. G6 y G4 están disponibles como opciones de asiento alternativas.

¿Qué opciones de elastómeros están disponibles?

NBR, EPDM y FKM/Viton son opciones disponibles. La elección correcta depende del medio y la temperatura.

¿Qué materiales de cara de sello están disponibles?

Carburo de silicio y carburo de tungsteno están disponibles como opciones de cara de sello, con carbono, carburo de silicio y carburo de tungsteno disponibles para el asiento estacionario.

¿Se puede utilizar el 2NT para aguas residuales?

Sí, las aguas residuales se encuentran dentro del rango de aplicación típico. Para fluidos que contienen sólidos o productos químicos inusuales, proporcione las condiciones de funcionamiento reales para su revisión.

¿Cómo solicito un sello 2NT de repuesto?

Proporcione el tamaño del eje, el tipo de asiento, el medio operativo, la temperatura, la presión y la velocidad. Las fotos o una muestra del sello existente son útiles para comparar el reemplazo.

¿Qixing puede admitir requisitos 2NT personalizados?

Sí. Qixing puede revisar los requisitos de OEM y reemplazo en función de muestras, dibujos, dimensiones y datos operativos.

Información de consulta

Para cotización y confirmación del modelo, proporcione el tamaño del eje, el medio de trabajo, la temperatura, la presión, la velocidad, los materiales preferidos y cualquier fotografía o dibujo disponible del sello existente.
