Sello mecánico de resorte simple 8D

El sello mecánico de resorte único 8D es la versión de accionamiento positivo del Qixing 8. Comparte el mismo diseño de resorte único de junta tórica y la misma envolvente de +200 °C, 20 m/s, 1,2 MPa, pero agrega un elemento de accionamiento positivo (el pasador de accionamiento d1) para que la cara giratoria no pueda deslizarse sobre el eje bajo un par elevado. Tamaños de eje de 10 mm a 80 mm. Compre el sello mecánico de resorte simple 8D directamente desde la fábrica de Qixing en China a precios OEM y mayoristas.

Por qué el 8D añade un impulso positivo

En un sello de resorte simple con junta tórica estándar, la cara giratoria es impulsada por la fuerza del resorte y la fricción de la junta tórica contra el eje. Eso es suficiente para un trabajo constante y con un torque moderado. No siempre es suficiente cuando la bomba arranca bajo carga, invierte la dirección o bombea medios viscosos calientes: condiciones en las que el arrastre sobre la cara puede exceder la fricción que la sujeta y la cara se desliza. Una cara deslizante deja de girar con el eje, pierde su contacto de sellado y tiene fugas. El 8D resuelve esto con un accionamiento positivo: un pasador de accionamiento (dimensión d1) bloquea mecánicamente la cara giratoria al accionamiento del eje, de modo que la rotación se transmite por metal, no por fricción. La cara gira con el eje independientemente del par, la temperatura o la carga inicial.

8D vs 8: cuando el impulso importa

El 8 y el 8D son mecánicamente idénticos excepto por la propulsión. Elija el 8 para trabajos normales con agua caliente, aceite caliente y condiciones generales de alta temperatura donde el torque es constante. Elija la 8D cuando la bomba tiene un par de arranque alto, arranques, paradas o inversiones frecuentes, medios viscosos o de alta temperatura que cargan la cara o un historial de sellos que giran y tienen fugas. El impulso positivo añade una pequeña cantidad al coste y a la dimensión d1 de la envolvente; en servicio en caliente de alto torque, se amortiza al eliminar la falla por deslizamiento de la transmisión.

Presupuesto

Tabla de dimensiones

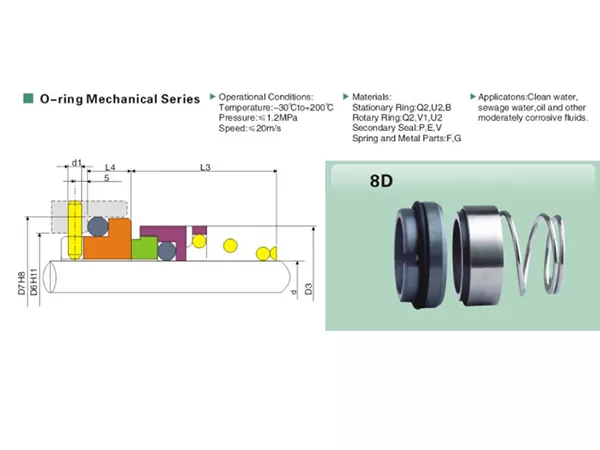

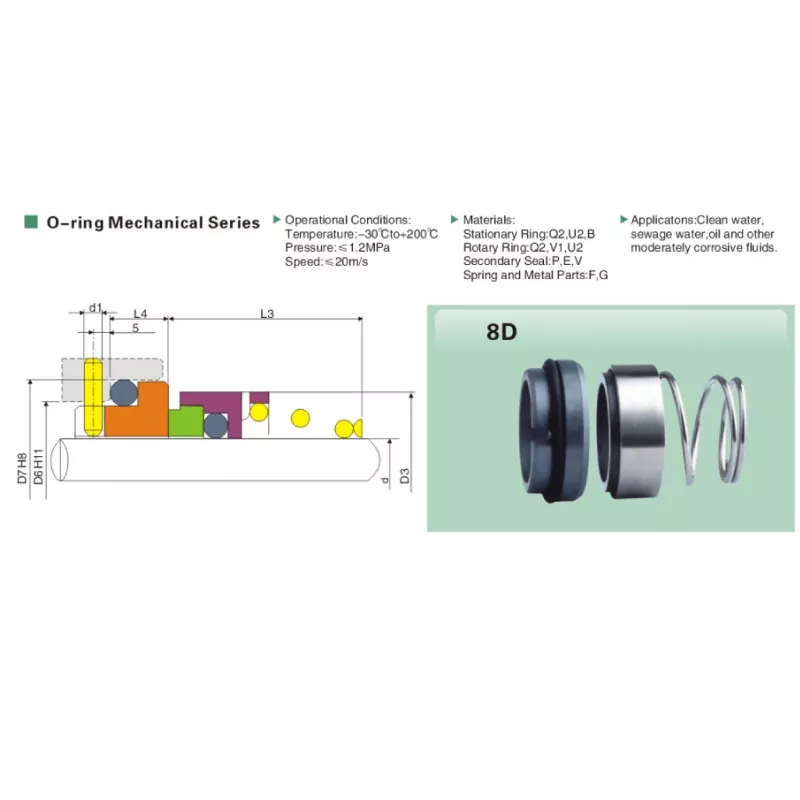

Todas las dimensiones en milímetros. La columna d1 es la dimensión del pasador de accionamiento positivo que distingue el 8D del 8. El diámetro del eje d se mide en la cavidad del sello; el 8D cubre de 10 mm a 80 mm en 28 tamaños estándar.

Aplicaciones

• Bombas de agua caliente y aceite caliente de alto par con arranque y parada frecuentes
• Bombas de fluido térmico bajo carga viscosa (junta tórica FKM)
• Motobombas de dos polos de alta velocidad donde el deslizamiento de la transmisión supone un riesgo
• Bombas de lodos y aguas residuales de servicio pesado a temperatura elevada
• Bombas con antecedentes de caras rotativas que giran y tienen fugas
• Plataformas de bombas OEM que especifican un sello mecánico de resorte único de alta temperatura y accionamiento positivo

Fabricación

Caras traslapadas con una planitud de ≤ 0,0009 mm y verificadas ópticamente. El pasador de accionamiento y su asiento están mecanizados para mantener un acoplamiento positivo sin limitar el movimiento axial que la junta tórica necesita para seguir el desgaste de la cara. Juntas tóricas de FKM calificadas para el rango de +200°C. Cada sello mecánico de resorte simple 8D se verifica en dimensiones y se prueba la carga del resorte antes del empaque; Certificado de Conformidad y certificado de material se envían con el pedido bajo petición.

Cotización

Envíe el tamaño del eje, la temperatura del medio, la velocidad del eje y la condición del par de arranque para obtener una cotización el mismo día. Los tamaños en existencia se envían entre 3 y 7 días; Pedidos personalizados OEM de 15 a 25 días. Compre el sello mecánico de resorte simple 8D directamente desde la fábrica de Qixing en China: precios directos del fabricante, OEM y mayoristas.
