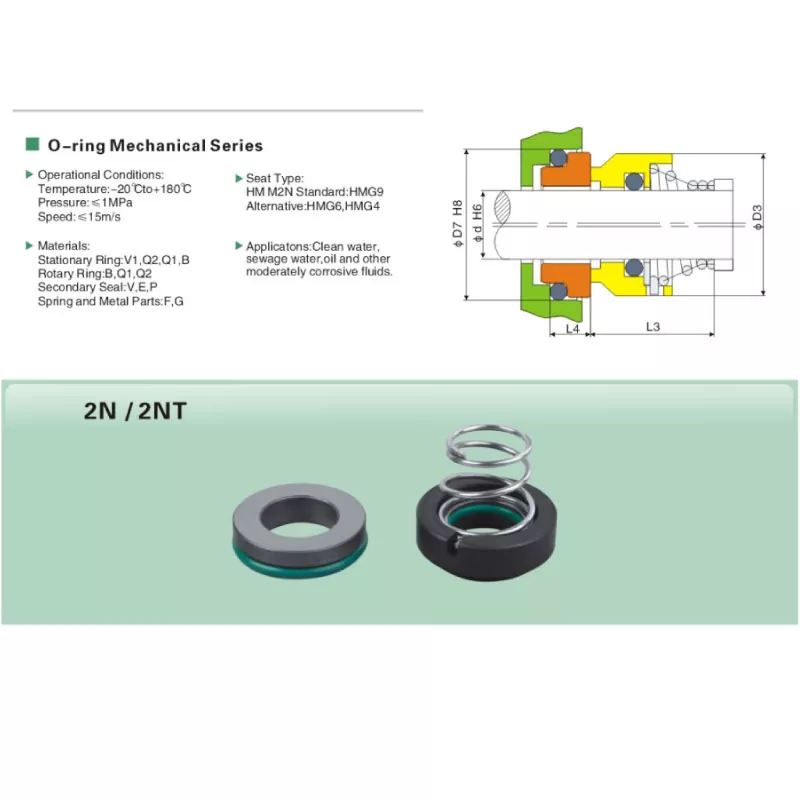

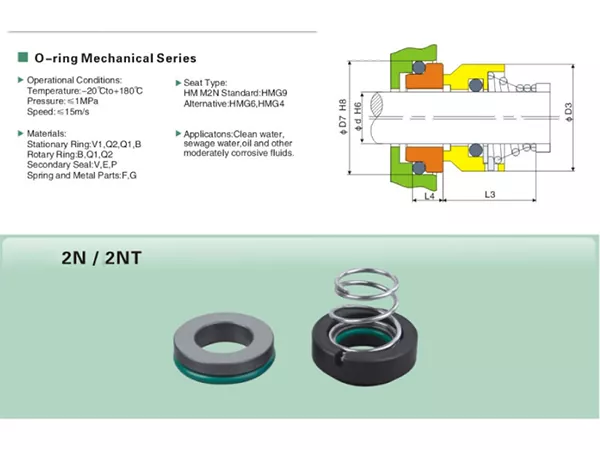

Sello mecánico de resorte simple 2N

El sello mecánico de resorte simple 2N está diseñado alrededor de una disposición simple de resorte único con sellado secundario de junta tórica. Su construcción compacta la hace adecuada para aplicaciones de bombas donde es necesario comprobar cuidadosamente el espacio de instalación, el tamaño del eje y las dimensiones del asiento durante el reemplazo.

A diferencia de los sellos de múltiples resortes, el 2N usa un resorte principal para mantener el contacto con la cara. Para los compradores de mantenimiento, esto le da al producto una estructura sencilla que es fácil de identificar a partir de una muestra de sello existente. Para proyectos OEM, el 2N se puede seleccionar según el diámetro del eje, la disposición del asiento estacionario, la combinación de materiales y las condiciones operativas reales.

El rango de trabajo disponible cubre agua limpia, aguas residuales, aceite y otros fluidos moderadamente corrosivos. Debido a que estos medios pueden variar considerablemente en composición y temperatura, Qixing recomienda confirmar el medio real antes de seleccionar la combinación final de materiales.

Características clave

• Sello mecánico de un solo resorte con sellado secundario de junta tórica.
• Construcción compacta para bombas industriales y aplicaciones de reemplazo.
• Disponible para tamaños de eje de 10 mm a 38 mm.
• Rango de temperatura de funcionamiento de -20°C a +180°C.
• Presión máxima de funcionamiento hasta 1 MPa.
• Velocidad máxima de deslizamiento hasta 15 m/s.
• Asiento estacionario estándar: G9.
• Asientos fijos alternativos: G6 y G4.
• Múltiples combinaciones de códigos de materiales para anillo estacionario, anillo giratorio, sello secundario y piezas metálicas.
• Adecuado para agua limpia, aguas residuales, aceite y otros fluidos moderadamente corrosivos.

Especificaciones técnicas

Diseño de resorte único y opciones de asiento

El 2N utiliza un solo resorte en lugar de un grupo de resortes pequeños. Durante el funcionamiento, el resorte proporciona la fuerza axial necesaria para mantener las caras de sellado en contacto mientras que la disposición de la junta tórica proporciona un sellado secundario. Esta estructura se selecciona comúnmente cuando los compradores necesitan un sello compacto con un resorte claramente definido y una disposición de asiento estacionario.

G9 es el asiento fijo estándar del 2N. G6 y G4 se pueden suministrar como opciones de asiento alternativas. Se debe seleccionar el asiento correcto según la instalación de la bomba y las dimensiones existentes y no solo por el nombre del modelo. Para proyectos de reemplazo, enviar una foto del antiguo asiento fijo junto con sus dimensiones principales puede reducir significativamente los errores de coincidencia.

Selección de materiales

La selección del material debe basarse en el medio, la temperatura y las condiciones de funcionamiento reales. El 2N está disponible con varias combinaciones de códigos de materiales:

• Anillo estacionario: V1 / Q2 / Q1 / B
• Anillo giratorio: B / Q1 / Q2
• Sello secundario: P/E/V
• Resorte y piezas metálicas: F / G

Si el sello existente ya tiene un código de material confirmado, proporcione ese código con la consulta. Si se desconoce el material, proporcione el nombre del fluido, la concentración cuando corresponda, la temperatura y presión de funcionamiento para que Qixing pueda revisar la configuración solicitada.

Aplicaciones

El sello mecánico de resorte simple 2N se puede usar en equipos que manejan agua limpia, aguas residuales, aceite y otros fluidos moderadamente corrosivos. Las situaciones de selección típicas incluyen mantenimiento de bombas industriales, reemplazo de sellos mecánicos desgastados y proyectos de ensamblaje de bombas nuevas.

La idoneidad de la aplicación debe compararse con las condiciones de servicio reales. Las aguas residuales pueden contener partículas, los aceites pueden contener aditivos y los fluidos moderadamente corrosivos pueden variar en concentración. Estas diferencias pueden afectar la elección de las caras de sellado y el material del sello secundario.

Cómo seleccionar el sello 2N correcto

• Primero confirme el diámetro del eje. El rango de tamaño 2N es de 10 a 38 mm.
• Verifique el estilo del asiento estacionario y determine si se requiere G9, G6 o G4.
• Mida el sello antiguo y el espacio de instalación disponible cuando se utilice el producto como reemplazo.
• Proporcione el medio de trabajo y cualquier información relevante sobre concentración o contaminación.
• Proporcionar temperatura de funcionamiento normal y máxima.
• Proporciona presión de funcionamiento y velocidad del eje.
• Confirme los códigos de material requeridos cuando ya sean conocidos.
• Para pedidos de reemplazo, envíe fotografías claras, dibujos o una muestra antigua cuando sea posible.

Coincidencia de reemplazo

No se debe seleccionar un 2N de reemplazo solo por el nombre del modelo. Dos sellos pueden parecer similares pero usar diferentes dimensiones de asiento, longitudes axiales o combinaciones de materiales. Antes de la producción, compare el diámetro del eje, la disposición del asiento estacionario y las dimensiones de instalación principal con el sello existente.

Si el marcado del modelo antiguo está incompleto, Qixing puede revisar las dimensiones, fotografías o muestras disponibles junto con las condiciones de funcionamiento. Esto suele ser más confiable que intentar identificar un reemplazo solo por la apariencia.

¿Por qué elegir Qixing?

Qixing es la marca de sellos mecánicos de Ningbo Yade Fluid Connector Co., Ltd. Como fabricante de sellos mecánicos, apoyamos a compradores industriales con tamaños estándar 2N, así como OEM y reemplazos basados ​​en muestras, dibujos, dimensiones y condiciones de trabajo reales.

Para los equipos de adquisiciones, la atención se centra no simplemente en proporcionar un número de modelo. El tamaño del eje, el asiento estacionario, la combinación de materiales y el servicio operativo deben confirmarse juntos para que el sello suministrado coincida con los requisitos reales de instalación.

Preguntas frecuentes

¿Qué es un sello mecánico de resorte simple 2N?

El 2N es un sello mecánico de junta tórica que utiliza una disposición de un solo resorte. Está diseñado para aplicaciones de bomba y reemplazo que requieren una estructura de sellado compacta.

¿Qué tamaños de eje están disponibles para el 2N?

El rango de tamaño de eje disponible es de 10 mm a 38 mm.

¿Cuáles son los límites operativos del 2N?

El rango de temperatura de funcionamiento es de -20°C a +180°C, con una presión de hasta 1 MPa y una velocidad de deslizamiento de hasta 15 m/s.

¿Qué asiento fijo es estándar en el 2N?

G9 es el asiento fijo estándar. G6 y G4 están disponibles como alternativas.

¿Con qué fluidos se puede utilizar el 2N?

Es adecuado para agua limpia, aguas residuales, aceite y otros fluidos moderadamente corrosivos, sujeto a la correcta selección del material.

¿Cómo debo elegir entre G9, G6 y G4?

La opción de asiento debe adaptarse a la instalación de la bomba y a las dimensiones del asiento existente. Para proyectos de reemplazo, proporcione una fotografía o un dibujo del asiento antiguo.

¿Qué información se necesita para una cotización 2N?

Proporcione el diámetro del eje, los requisitos del asiento, el medio de trabajo, la temperatura, la presión, la velocidad y cualquier dimensión disponible o fotografías de sellos antiguos.

¿Puede Qixing suministrar un reemplazo 2N a partir de una muestra?

Sí. Qixing puede revisar muestras, dibujos, fotografías y dimensiones medidas para hacer coincidir los reemplazos.

¿Se puede personalizar la combinación de materiales?

Las combinaciones de materiales se pueden revisar según el medio manipulado y las condiciones de funcionamiento.

¿Es suficiente el diámetro del eje para pedir el sello 2N correcto?

No. El diámetro del eje es el punto de partida, pero también se deben confirmar la disposición del asiento estacionario, las dimensiones de instalación, los requisitos de materiales y las condiciones de operación.
