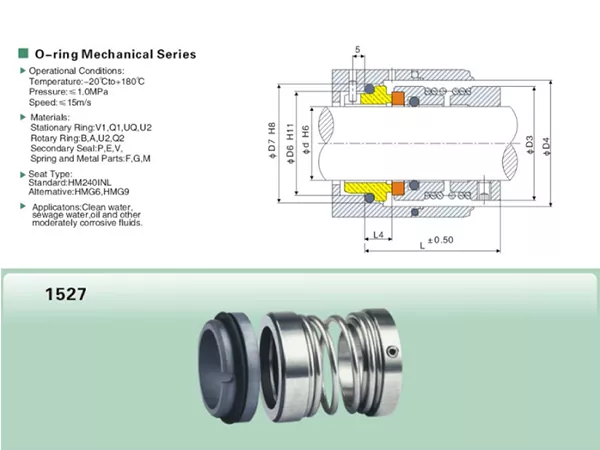

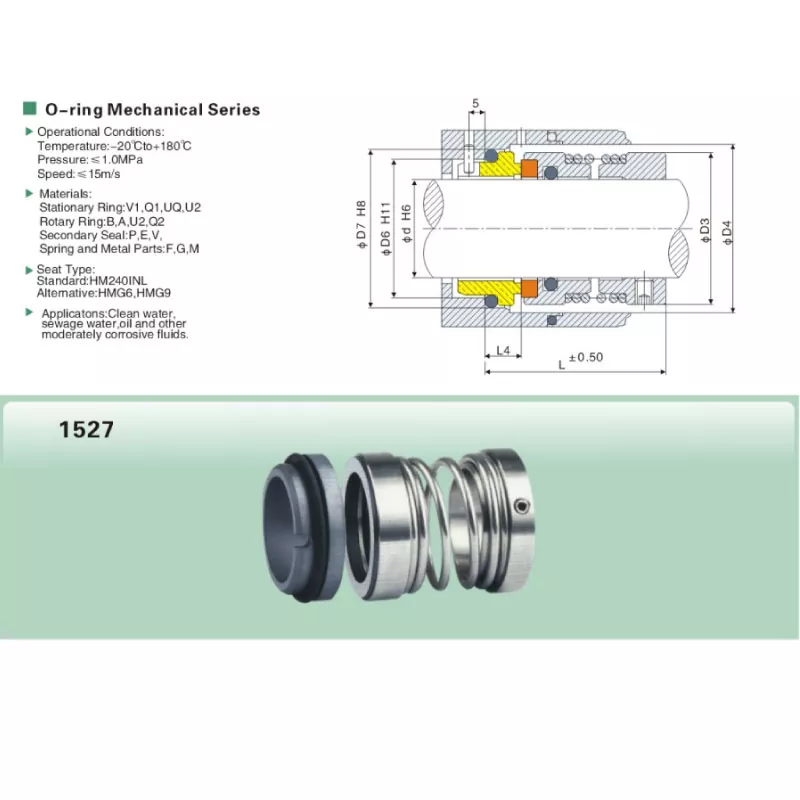

1527 Sello mecánico de resorte único

El sello mecánico de resorte simple 1527 utiliza una disposición de sellado de junta tórica compacta con un resorte helicoidal simple. El diseño es adecuado para compradores que necesitan un sello de componente claramente definido con un amplio rango de tamaños métricos y un conjunto completo de dimensiones de instalación.

Para trabajos de reemplazo, seleccionar solo por el diámetro del eje puede provocar un desajuste. La tabla de tamaños 1527 proporciona d, D3, D2, D1, d1, L1, L2 y L3, lo que permite comparar las dimensiones del conjunto giratorio y del asiento estacionario con el sello existente o el plano del equipo antes de la producción.

Características clave

• Diseño de resorte helicoidal simple con sellado secundario de junta tórica.
• El diámetro del eje disponible varía de 18 mm a 100 mm.
• Rango de temperatura de funcionamiento de -20°C a +180°C.
• Presión máxima de funcionamiento: 1MPa.
• Velocidad máxima de deslizamiento: 15m/s.
• Múltiples opciones de códigos de materiales para diferentes requisitos operativos.
• Datos dimensionales detallados para reemplazo y coincidencia OEM.
• Qixing admite la combinación según el tamaño del eje, las dimensiones, las muestras y los dibujos.

Especificaciones técnicas

Selección de materiales

La serie 1527 está disponible con varias opciones de códigos de materiales. Debido a que la combinación correcta depende del medio de trabajo, la temperatura y las condiciones de operación reales, la selección del material debe confirmarse junto con los datos de la aplicación en lugar de solo por el número de modelo.

Códigos de materiales disponibles: Q2 / U2 / B / V1 / P / E / V / F / G.

Cómo seleccionar el tamaño 1527 correcto

• Confirme el diámetro del eje d.
• Verifique D3, D2 y D1 con el espacio de instalación radial disponible.
• Verifique d1 al hacer coincidir el asiento y la estructura circundante.
• Compare L1, L2 y L3 con el sello existente o el dibujo del equipo.
• Proporcionar la temperatura, presión y velocidad de funcionamiento.
• Para pedidos de sustitución enviar fotografías claras o una muestra antigua junto con las dimensiones.

Coincidencia de reemplazo

El 1527 se selecciona comúnmente en proyectos de mantenimiento y reemplazo donde el sello antiguo debe coincidir tanto en modelo como en dimensiones. Por lo tanto, una coincidencia fiable debería confirmar el tamaño del eje, las dimensiones del asiento estacionario y la longitud de instalación axial antes de finalizar el pedido.

Consideraciones de aplicación

Para cada proyecto, el medio manipulado y las condiciones operativas reales deben confirmarse antes de finalizar la combinación de materiales. Esto es especialmente importante cuando el sello se usa cerca de los límites superiores de temperatura, presión o velocidad, o cuando el fluido del proceso puede afectar las caras del sello o los elementos de sellado secundarios.

¿Por qué elegir Qixing?

Qixing, la marca de sellos mecánicos de Ningbo Yade Fluid Connector Co., Ltd, fabrica y suministra sellos mecánicos para compradores industriales. Para la serie 1527, nuestra fábrica puede revisar los requisitos de tamaño estándar, así como consultas de reemplazo basadas en dimensiones, muestras antiguas y dibujos de equipos.

Si el marcado del modelo original está incompleto, enviar el diámetro del eje y las dimensiones D/L disponibles. Esto le da a Qixing una base más clara para combinar productos antes de la producción.

Preguntas frecuentes

¿Qué rango de tamaños está disponible para el sello mecánico de resorte simple 1527?

El rango de tamaño de eje indicado es de 18 mm a 100 mm.

¿Cuál es el rango de temperatura de funcionamiento?

El 1527 funciona de -20°C a +180°C.

¿Cuál es la presión máxima de funcionamiento?

La presión máxima de funcionamiento es de 1 MPa.

¿Cuál es la velocidad máxima de deslizamiento?

La velocidad máxima de deslizamiento es de 15 m/s.

¿Qué dimensiones se deben verificar para un reemplazo?

Verifique d, D3, D2, D1, d1, L1, L2 y L3 con el sello existente o el dibujo del equipo.

¿Puedo seleccionar el sello solo por el diámetro del eje?

El diámetro del eje es el punto de partida, pero también se deben confirmar las dimensiones radiales y axiales restantes.

¿Qué opciones de materiales están disponibles?

Las selecciones de materiales disponibles se identifican con los códigos Q2, U2, B, V1, P, E, V, F y G.

¿Qixing puede admitir el reemplazo de un sello antiguo?

Sí. Se pueden revisar fotografías, muestras y dibujos dimensionales junto con los datos de funcionamiento.

¿Qué información debo proporcionar para una cotización?

Proporcione el tamaño del eje, las dimensiones clave, la temperatura de funcionamiento, la presión, la velocidad y cualquier muestra o información de dibujo disponible.

¿Se puede personalizar el 1527?

Qixing puede revisar los requisitos personalizados o de reemplazo según las dimensiones solicitadas y las condiciones de operación.

1527 Tabla de dimensiones

Las dimensiones están en milímetros. Confirme las dimensiones críticas con la instalación existente antes de la producción.
