W01 Sello mecánico de resorte único
Conocido como uno de los fabricantes y proveedores de sellos mecánicos de resorte único W01 más competitivos, tenemos nuestra propia fábrica y podemos ofrecerle no solo los productos más nuevos diseñados con un estilo moderno, sino también una lista de precios y cotizaciones. Cubre tamaños de eje de 15,8 mm a 75 mm y soporta temperaturas de -40 °C a +200 °C, presión de hasta 0,8 MPa y velocidad de deslizamiento de hasta 18 m/s, con cara de sellado, elastómero y materiales metálicos configurables.
El W01 utiliza una disposición compacta de resorte ondulado para mantener corto el conjunto giratorio y al mismo tiempo mantener la carga axial requerida en las caras del sello. Esto hace que la serie sea útil donde la longitud de instalación es limitada y donde el comprador necesita una geometría de reemplazo ampliamente reconocida en lugar de un diseño de cartucho completamente específico para la aplicación.
Para la adquisición, el punto importante es que W01 debe coincidir en un diámetro mayor que el del eje. Los diámetros exteriores y las longitudes de trabajo axiales se deben comparar con el sello existente o el plano del equipo, y se debe seleccionar la combinación de materiales para el fluido real.
Características clave
- Sello mecánico compacto de resorte ondulado para ejes de bombas.
- El tamaño del eje varía de 15,8 mm a 75 mm.
- Rango de temperatura de funcionamiento de -40°C a +200°C.
- Presión máxima de funcionamiento: 0,8 MPa.
- Velocidad máxima de deslizamiento: 18 m/s.
- Las opciones de cara de sello incluyen carburo de silicio y carburo de tungsteno.
- Las opciones de asiento estacionario incluyen carbono, carburo de silicio y carburo de tungsteno.
- Opciones de elastómero NBR, EPDM y FKM/Viton para diferentes medios y temperaturas.
- Opciones de resorte y piezas metálicas SS304 y SS316.
- Útil para el suministro de OEM y la coincidencia de reemplazos basados en dimensiones.
Especificaciones técnicas
| Artículo | Especificación |
| Producto | W01 Sello mecánico de resorte único |
| Diseño de primavera | Disposición de resorte ondulado |
| Tamaño del eje | 15,8-75mm |
| Temperatura | -40°C a +200°C |
| Presión | ≤ 0,8MPa |
| Velocidad de deslizamiento | ≤ 18 m/s |
| Opciones de cara de sello | SiC/TC |
| Opciones de asiento estacionario | Carbono/SiC/TC |
| Opciones de elastómero | NBR/EPDM/FKM (Vitón) |
| Opciones de primavera | SS304 / SS316 |
| Piezas Metálicas | SS304 / SS316 |
Por qué es útil el diseño W01 Wave-Spring
El resorte ondulado le da al W01 una longitud de trabajo corta en comparación con muchas disposiciones de resortes helicoidales convencionales. Para los equipos de mantenimiento, esto puede resultar útil cuando la cámara de sellado existente tiene un espacio axial limitado. La estructura compacta también hace que la verificación dimensional sea especialmente importante: una junta con el diámetro de eje correcto puede seguir siendo inadecuada si D1, D3, L1 o L2 difieren de la instalación existente.
Selección de materiales
La selección del material debe basarse en el medio manipulado y las condiciones de trabajo. El carburo de silicio se selecciona comúnmente cuando la resistencia al desgaste y la compatibilidad química son importantes, mientras que el carburo de tungsteno se puede considerar para tareas que requieren alta resistencia mecánica. El elastómero también debe coincidir con el fluido y la temperatura.
- Cara del sello: SiC / TC
- Asiento estacionario: Carbono / SiC / TC
- Sello secundario: NBR / EPDM / FKM (Viton)
- Resorte: SS304 / SS316
- Piezas metálicas: SS304 / SS316
Aplicaciones
El W01 se utiliza comúnmente en tareas de sellado de bombas centrífugas y de proceso que involucran agua, aceite y otros fluidos compatibles. Para ácidos débiles, álcalis débiles u otros medios corrosivos, se debe proporcionar la concentración y temperatura reales para que Qixing pueda revisar la combinación de cara y elastómero antes de la producción.
Reemplazo y comparación de referencias cruzadas
La geometría W01 tiene muchas referencias cruzadas en el mercado de sellos mecánicos. Los nombres de referencia cruzada pueden resultar útiles para la identificación inicial, pero no deben tratarse como prueba de intercambiabilidad. Confirme siempre el tamaño del eje y las dimensiones de instalación clave antes de realizar el pedido.
| familia de referencia cruzada | Orientación coincidente |
| AES W01 | Utilizar como referencia de identificación; Verifique las dimensiones antes del reemplazo. |
| John Crane 80 (DF/FP) | Comúnmente referenciado con geometría tipo W01. |
| Servicio de flujo 168 | Confirme las dimensiones reales del asiento y de la longitud de trabajo. |
| Roplan 800 / 850 | Verifique la disposición completa giratoria y estacionaria. |
| Roten 7K | Utilice dimensiones y comparación de muestras para la comparación final. |
| Libra esterlina 280 | Confirme el tamaño del eje y la longitud axial antes de la producción. |
Cómo seleccionar el W01 correcto
- Confirme el diámetro del eje.
- Mida D1 y D3 en el sello existente cuando sea posible.
- Verifique L1 y L2 con el espacio de instalación axial disponible.
- Confirme el medio real y la temperatura de funcionamiento.
- Proporciona presión de funcionamiento y velocidad del eje.
- Identifique los materiales elastómeros y de cara del sello preferidos, si ya se especifican.
- Para pedidos de reemplazo, envíe fotografías claras, una muestra antigua o un plano del equipo.
¿Por qué elegir Qixing?
Qixing, la marca de sellos mecánicos de Ningbo Yade Fluid Connector Co., Ltd, fabrica sellos mecánicos para OEM, mantenimiento y suministro de reemplazo. Para proyectos W01, nuestra fábrica puede revisar el tamaño del eje, las dimensiones clave, los materiales y las condiciones operativas antes de la producción.
Si el sello antiguo no tiene una marca de modelo legible, proporcione el diámetro del eje junto con D1, D3, L1 y L2. Estas medidas le dan a Qixing una base más clara para hacer coincidir que el tamaño del eje por sí solo.
Preguntas frecuentes
¿Qué rango de tamaños está disponible para el sello mecánico de resorte simple W01?
El W01 cubre tamaños de eje de 15,8 mm a 75 mm.
¿Cuál es el rango de temperatura de funcionamiento del W01?
El rango de funcionamiento indicado es de -40 °C a +200 °C, dependiendo de los materiales seleccionados.
¿Cuál es la presión máxima de funcionamiento?
La presión máxima indicada es de 0,8 MPa.
¿Cuál es la velocidad máxima de deslizamiento?
La velocidad de deslizamiento máxima indicada es de 18 m/s.
¿Qué diferencia al W01 de un sello de resorte helicoidal convencional?
El W01 utiliza una disposición compacta de resorte ondulado que ayuda a mantener corta la longitud de trabajo.
¿Qué dimensiones son más importantes para hacer coincidir el reemplazo?
Verifique el tamaño del eje junto con D1, D3, L1 y L2.
¿Qué elastómeros están disponibles?
NBR, EPDM y FKM/Viton son opciones disponibles.
¿Se puede utilizar W01 como reemplazo de John Crane 80 o Roten 7K?
Estas familias suelen tener referencias cruzadas, pero las dimensiones y condiciones de funcionamiento deben confirmarse antes del reemplazo.
¿Qixing puede personalizar la combinación de materiales?
Sí. Qixing puede revisar las selecciones de cara de sello, asiento, elastómero y metal de acuerdo con la aplicación real.
¿Qué debo enviar con una consulta?
Proporcione el tamaño del eje, las dimensiones clave, el medio, la temperatura, la presión, la velocidad y cualquier muestra, fotografía o dibujo disponible.

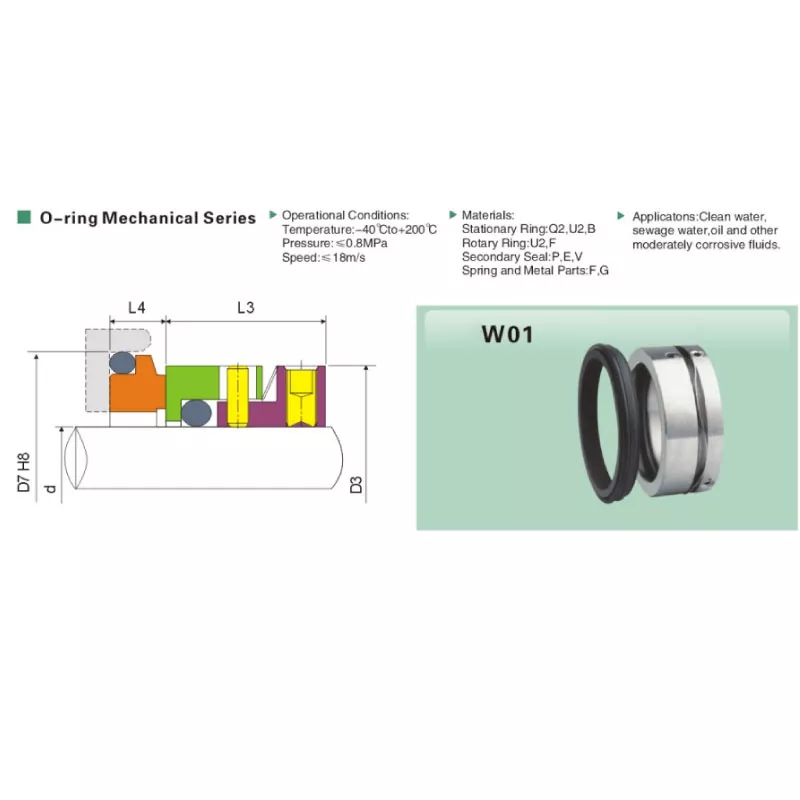

Referencia de dimensiones W01
Las dimensiones están en milímetros. Utilice esta tabla para hacer coincidencias preliminares y confirmar las dimensiones críticas con el sello existente o el plano del equipo antes de la producción.
| Eje d | D1 | D3 | L1 | L2 |
| 15.8 | 28.5 | 27 | 19.1 | 6.3 |
| 16 | 28.5 | 27 | 19.1 | 6.3 |
| 19.1 | 31.7 | 30 | 19.1 | 6.3 |
| 24 | 35.4 | 34.1 | 19.1 | 7.6 |
| 28 | 42 | 40 | 19.1 | 7.6 |
| 28.6 | 41.2 | 39.5 | 19.1 | 7.6 |
| 30 | 42.7 | 41 | 19.1 | 7.6 |
| 31.7 | 44.2 | 42.4 | 19.1 | 7.6 |
| 32 | 44.4 | 42.4 | 19.1 | 7.6 |
| 35 | 47.6 | 45.5 | 19.1 | 7.6 |
| 38 | 53.9 | 51.8 | 21.1 | 8.1 |
| 44.4 | 60.3 | 58.2 | 21.1 | 8.1 |
| 47.6 | 63.5 | 61.4 | 21.1 | 8.1 |
| 50 | 63.9 | 61.9 | 21.1 | 8.1 |
| 50.8 | 66.6 | 64.6 | 22.1 | 9.6 |
| 53.9 | 73 | 71 | 22.1 | 9.6 |
| 54 | 73.9 | 71 | 22.1 | 9.6 |
| 54.6 | 75 | 72 | 22.1 | 9.6 |
| 55 | 75 | 72 | 22.1 | 9.6 |
| 63 | 83 | 79.3 | 25.8 | 9.1 |
| 63.5 | 88.9 | 79.3 | 25.8 | 9.1 |
| 69.8 | 95.2 | 88.9 | 25.8 | 9.1 |
| 73 | 98.4 | 94 | 25.8 | 9.1 |
| 75 | 100.4 | 96 | 25.8 | 9.1 |
