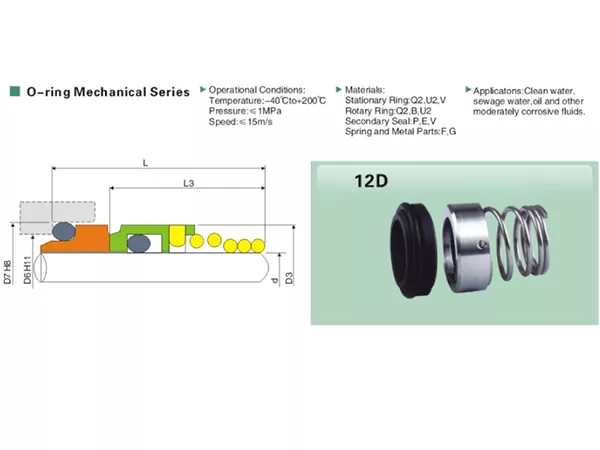

Sello mecánico de resorte único 12D
Qixing fabrica el sello mecánico de resorte único 12D para aplicaciones OEM y de reemplazo. Este sello mecánico de junta tórica está disponible para tamaños de eje de 10 a 100 mm y funciona dentro de un rango de temperatura de -40 °C a +200 °C, con una presión de hasta 1 MPa y una velocidad de deslizamiento de hasta 15 m/s.
El sello mecánico de resorte simple 12D utiliza un resorte helicoidal simple y una disposición de sellado secundario de junta tórica. Su amplia gama de tamaños de eje lo hace adecuado para equipos nuevos, reemplazo de mantenimiento y proyectos de coincidencia de dimensiones donde se requiere un sello compacto con resorte.
Para trabajos de reemplazo, el diámetro del eje debe verificarse junto con D7, D6, D3, L3 y L. Estas dimensiones ayudan a confirmar el ajuste del asiento estacionario, la envoltura del conjunto giratorio y el espacio de instalación axial disponible antes de la producción.
Características clave
- Diseño de resorte helicoidal simple con sellado secundario de junta tórica.
- El diámetro del eje disponible oscila entre 10 mm y 100 mm.
- Rango de temperatura de funcionamiento de -40°C a +200°C.
- Presión máxima de funcionamiento hasta 1 MPa.
- Velocidad máxima de deslizamiento hasta 15 m/s.
- Múltiples opciones de códigos de materiales para caras de sello, sellos secundarios, resortes y piezas metálicas.
- Adecuado para agua limpia, aguas residuales, aceite y otros fluidos moderadamente corrosivos.
- Adecuado para igualar dimensiones utilizando muestras, dibujos o medidas de sellos existentes.
Especificaciones técnicas
| Artículo | Especificación |
| Producto | Sello mecánico de resorte único 12D |
| Serie de sellos | Serie mecánica de junta tórica |
| Arreglo de primavera | Resorte helicoidal simple |
| Tamaño del eje | 10-100 milímetros |
| Temperatura | -40°C a +200°C |
| Presión | ≤ 1MPa |
| Velocidad de deslizamiento | ≤ 15 m/s |
| Códigos de timbre estacionarios | Q2/U2/V |
| Códigos de anillo giratorio | Q2/B/U2 |
| Códigos de sello secundarios | P/E/V |
| Códigos de piezas de resorte y metal | F/G |
| Medios aplicables | Agua limpia/aguas residuales/aceite/otros fluidos moderadamente corrosivos |
Selección de materiales
La serie 12D admite diferentes combinaciones de códigos de materiales. La selección final debe basarse en el medio, la temperatura, la presión y la velocidad de funcionamiento reales en lugar de solo en el número de modelo.
- Anillo estacionario: Q2 / U2 / V
- Anillo giratorio: Q2 / B / U2
- Sello secundario: P/E/V
- Resorte y piezas metálicas: F / G
Aplicaciones
El sello mecánico de resorte simple 12D se puede usar con agua limpia, aguas residuales, aceite y otros fluidos moderadamente corrosivos. Para servicios de aguas residuales, aceite o corrosivos, la composición, temperatura y presión reales del fluido deben confirmarse antes de finalizar la combinación de materiales.
Cómo seleccionar el tamaño 12D correcto
- Confirme el diámetro del eje d.
- Compare D7 y D6 con las dimensiones de instalación del asiento estacionario.
- Verifique D3 para ver la envolvente del conjunto giratorio.
- Verifique L3 y L para conocer el espacio de instalación axial disponible.
- Confirme el medio de trabajo, la temperatura, la presión y la velocidad del eje.
- Para proyectos de reemplazo, proporcione fotografías claras, una muestra o un dibujo existente siempre que sea posible.
¿Por qué elegir Qixing?
Qixing, la marca de sellos mecánicos de Ningbo Yade Fluid Connector Co., Ltd, fabrica y suministra sellos mecánicos para clientes industriales. Para la serie 12D, podemos revisar los tamaños estándar, así como los requisitos de reemplazo según las dimensiones del eje, los datos de instalación, las muestras, los dibujos y las condiciones de operación.
Preguntas frecuentes
¿Qué tamaños están disponibles para el sello mecánico de resorte simple 12D?
El rango de diámetro de eje disponible es de 10 mm a 100 mm.
¿Cuál es el rango de temperatura de funcionamiento?
El 12D funciona de -40°C a +200°C. Aún así se debe comprobar la compatibilidad del material con el medio real.
¿Cuál es la presión máxima de funcionamiento?
La presión máxima de funcionamiento es de 1 MPa.
¿Cuál es la velocidad máxima de deslizamiento?
La velocidad máxima de deslizamiento es de 15 m/s.
¿Con qué fluidos se puede utilizar el 12D?
Los medios típicos incluyen agua limpia, aguas residuales, aceite y otros fluidos moderadamente corrosivos.
¿Qué dimensiones se deben verificar para el reemplazo?
Comprobar el diámetro del eje d junto con D7, D6, D3, L3 y L.
¿Puede Qixing igualar un sello existente?
Sí. La coincidencia de repuestos se puede revisar utilizando dimensiones, fotografías, muestras o dibujos junto con las condiciones de funcionamiento.
¿Es suficiente el diámetro del eje para confirmar el sello correcto?
No. El diámetro del eje identifica el tamaño básico, pero también se deben verificar las dimensiones de instalación axial y del asiento estacionario.
¿Qué información debo proporcionar para la cotización?
Proporcione el tamaño del eje, las dimensiones clave de instalación, el medio, la temperatura, la presión, la velocidad y cualquier fotografía o dibujo disponible.
¿Se puede cambiar la combinación de materiales para diferentes aplicaciones?
Sí. La combinación de material y código debe seleccionarse de acuerdo con el medio de trabajo real y las condiciones de operación.

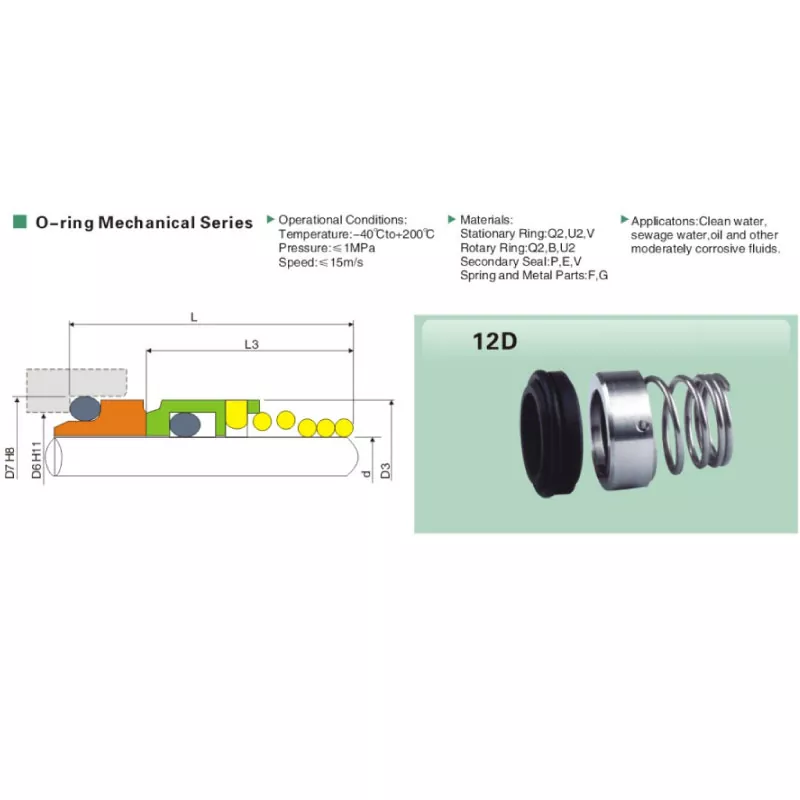

Tabla de dimensiones 12D
Las dimensiones están en milímetros. Confirme las dimensiones críticas con la instalación existente antes de la producción.
| Modelo | d | D7 | D6 | D3 | L3 | L |
| 12D-10 | 10 | 21.00 | 17.00 | 19.00 | 15.00 | 7.00 |
| 12D-12 | 12 | 23.00 | 19.00 | 21.00 | 18.00 | 7.00 |
| 12D-14 | 14 | 25.00 | 21.00 | 23.00 | 22.00 | 7.00 |
| 12D-16 | 16 | 27.00 | 23.00 | 26.00 | 23.00 | 7.00 |
| 12D-18 | 18 | 33.00 | 27.00 | 29.00 | 24.00 | 10.00 |
| 12D-20 | 20 | 35.00 | 29.00 | 31.00 | 25.00 | 10.00 |
| 12D-22 | 22 | 37.00 | 31.00 | 33.00 | 25.00 | 10.00 |
| 12D-24 | 24 | 39.00 | 33.00 | 35.00 | 27.00 | 10.00 |
| 12D-25 | 25 | 40.00 | 34.00 | 36.00 | 27.00 | 10.00 |
| 12D-28 | 28 | 43.00 | 37.00 | 40.00 | 29.00 | 10.00 |
| 12D-30 | 30 | 45.00 | 39.00 | 43.00 | 30.00 | 10.00 |
| 12D-32 | 32 | 48.00 | 42.00 | 46.00 | 30.00 | 10.00 |
| 12D-33 | 33 | 48.00 | 42.00 | 46.00 | 39.00 | 10.00 |
| 12D-35 | 35 | 50.00 | 44.00 | 49.00 | 39.00 | 10.00 |
| 12D-38 | 38 | 56.00 | 49.00 | 53.00 | 42.00 | 13.00 |
| 12D-40 | 40 | 58.00 | 51.00 | 56.00 | 42.00 | 13.00 |
| 12D-43 | 43 | 61.00 | 54.00 | 59.00 | 47.00 | 13.00 |
| 12D-45 | 45 | 63.00 | 56.00 | 61.00 | 47.00 | 13.00 |
| 12D-48 | 48 | 66.00 | 59.00 | 64.00 | 47.00 | 13.00 |
| 12D-50 | 50 | 70.00 | 62.00 | 66.00 | 46.00 | 14.00 |
| 12D-53 | 53 | 73.00 | 65.00 | 69.00 | 56.00 | 14.00 |
| 12D-55 | 55 | 75.00 | 67.00 | 71.00 | 56.00 | 14.00 |
| 12D-58 | 58 | 78.00 | 70.00 | 76.00 | 56.00 | 14.00 |
| 12D-60 | 60 | 80.00 | 72.00 | 78.00 | 56.00 | 14.00 |
| 12D-63 | 63 | 83.00 | 75.00 | 81.00 | 56.00 | 14.00 |
| 12D-65 | 65 | 85.00 | 77.00 | 84.00 | 66.00 | 14.00 |
| 12D-68 | 68 | 90.00 | 81.00 | 88.00 | 64.00 | 16.00 |
| 12D-70 | 70 | 92.00 | 83.00 | 89.60 | 64.00 | 16.00 |
| 12D-75 | 75 | 97.00 | 88.00 | 98.00 | 64.00 | 16.00 |
| 12D-80 | 80 | 105.00 | 95.00 | 100.00 | 72.00 | 18.00 |
| 12D-85 | 85 | 110.00 | 100.00 | 107.50 | 72.00 | 18.00 |
| 12D-90 | 90 | 115.00 | 105.00 | 111.00 | 72.00 | 18.00 |
| 12D-95 | 95 | 120.00 | 110.00 | 119.00 | 72.00 | 18.00 |
| 12D-100 | 100 | 125.00 | 115.00 | 123.80 | 72.00 | 18.00 |
