Qixingsuministra elSello mecánico de resorte múltiple M7Npara aplicaciones de bombas industriales que requieren sellado de eje confiable, flexibilidad dimensional y opciones de materiales. Diseñado para tamaños de eje de 14 mm a 100 mm, el M7N soporta temperaturas de -20 °C a +190 °C, presiones de hasta 1,2 MPa y velocidades de deslizamiento de hasta 15 m/s. Su estructura de sellado secundario con junta tórica lo hace adecuado para agua limpia, aguas residuales, aceite y otros fluidos moderadamente corrosivos.
El sello mecánico de resorte múltiple M7N es una solución de sellado práctica para bombas utilizadas en manejo de agua, transferencia de fluidos industriales, servicio de petróleo y equipos de proceso en general. Su estructura giratoria accionada por resorte, sello secundario de junta tórica, amplio rango de tamaños métricos y múltiples combinaciones de materiales permiten a los ingenieros configurar el sello de acuerdo con las condiciones de operación. Sin embargo, para aplicaciones de reemplazo, seleccionar el sello correcto requiere algo más que igualar el diámetro del eje. Las dimensiones radiales, las longitudes de instalación axial, las roscas de fijación, la configuración del asiento, el medio, la temperatura, la presión y la velocidad deben verificarse antes de la producción o compra.
Tabla de contenido
- ¿Qué es un sello mecánico de resortes múltiples M7N?
- ¿Cuáles son las características clave del diseño del M7N?
- ¿Cuáles son las principales especificaciones técnicas?
- ¿Cómo se deben seleccionar los materiales de sellado?
- ¿Dónde se puede utilizar el M7N?
- ¿Cómo se selecciona el tamaño M7N correcto?
- ¿Qué deben comprobar los compradores en los proyectos de reemplazo?
- ¿Por qué trabajar con Qixing para sellos M7N?
- Preguntas frecuentes
- ¿Cómo se puede solicitar una solución M7N?
¿Qué es un sello mecánico de resortes múltiples M7N?
Un sello mecánico de resorte múltiple M7N es un sello mecánico de junta tórica diseñado para evitar que el fluido del proceso se escape a lo largo del eje giratorio de las bombas industriales. A diferencia de una junta estática simple, un sello mecánico mantiene un contacto controlado entre las caras de sellado giratorias y estacionarias al tiempo que permite que el eje gire.
El diseño M7N utiliza una estructura de sello giratorio accionada por resorte con una junta tórica como elemento de sellado secundario. Esta configuración es útil para equipos industriales en general porque combina una construcción compacta con una amplia gama de tamaños y combinaciones de materiales disponibles.
Según elEspecificaciones del producto M7N, la serie cubre diámetros de eje de 14 mm a 100 mm. Esta gama ofrece a los fabricantes de bombas y a los equipos de mantenimiento múltiples opciones a la hora de especificar un reemplazo o integrar un sello en un equipo nuevo.
¿Cuáles son las características clave del diseño del M7N?
Amplio rango de tamaños de eje métrico
La serie M7N está disponible para diámetros de eje entre 14 mm y 100 mm. Esto hace que la serie sea aplicable a una amplia variedad de configuraciones de bombas industriales, siempre que las dimensiones de instalación restantes sean compatibles.
Estructura de sellado accionada por resorte
La estructura giratoria accionada por resorte ayuda a mantener el contacto con la cara de sellado durante la rotación normal del eje. Las condiciones correctas de instalación y funcionamiento siguen siendo esenciales porque la presión, temperatura, velocidad, movimiento del eje o desalineación excesivas pueden afectar el rendimiento del sello mecánico.
Múltiples opciones de asiento
G9 se especifica como asiento fijo estándar, mientras que G6 y G4 están disponibles como configuraciones de asiento alternativas. El asiento debe seleccionarse según la disposición real del equipo en lugar de asumir que cada tamaño M7N utiliza la misma configuración de instalación.
Múltiples combinaciones de materiales
El M7N admite diferentes códigos de materiales para anillos estacionarios, anillos giratorios, sellos secundarios, resortes y componentes metálicos. Esto proporciona flexibilidad cuando el sello debe funcionar con diferentes fluidos o bajo diferentes condiciones de temperatura y presión.

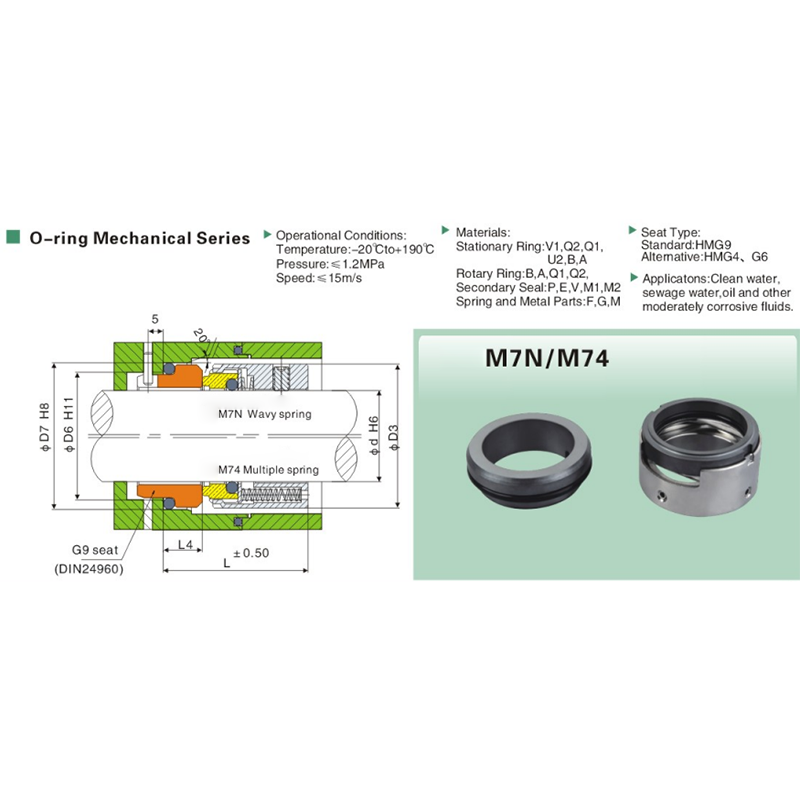

¿Cuáles son las principales especificaciones técnicas?
Comprender el entorno operativo es esencial antes de especificar un sello M7N. La siguiente tabla resume las principales especificaciones publicadas para la serie:
| Artículo | Especificación M7N |
|---|---|
| Tipo de producto | Sello mecánico de resorte múltiple M7N |
| Estructura del sello | Sello mecánico de junta tórica |
| Diámetro del eje | 14-100 milímetros |
| Temperatura de funcionamiento | -20°C a +190°C |
| Presión máxima de funcionamiento | 1,2 MPa |
| Velocidad máxima de deslizamiento | 15m/s |
| Asiento estacionario estándar | G9 |
| Asientos estacionarios alternativos | G6/G4 |
| Medios típicos | Agua limpia, aguas residuales, aceite, fluidos moderadamente corrosivos |
Estos valores definen el rango operativo indicado, pero no deben tratarse como un sustituto de la revisión de ingeniería específica de la aplicación. Cuando una bomba opera cerca de los límites superiores, se debe evaluar la combinación completa de fluido, presión, temperatura, velocidad, condiciones del eje y materiales del sello.
¿Cómo se deben seleccionar los materiales de sellado?
La selección del material es una de las consideraciones más importantes al pedir un sello mecánico. La misma geometría del sello puede requerir diferentes combinaciones de materiales dependiendo del medio bombeado y las condiciones de operación.
Para la serie M7N, los códigos de materiales disponibles incluyen:
- Anillos estacionarios:V1, Q1, Q2, U2, B, A
- Anillos giratorios:B, A, Q1, Q2
- Sellos secundarios:P, E, V, M1, M2
- Muelles y piezas metálicas:F, G, M
En lugar de elegir un material únicamente porque se usa comúnmente, los compradores deben proporcionar el medio operativo real y las condiciones del proceso. El agua, las aguas residuales, el aceite y los fluidos moderadamente corrosivos pueden imponer requisitos muy diferentes a las superficies de sellado y a los elastómeros.
¿Dónde se puede utilizar el M7N?
El sello mecánico de múltiples resortes M7N está diseñado para aplicaciones de bombas industriales donde se requiere un sellado confiable del eje. Los entornos de servicio típicos incluyen:
- Sistemas de bombeo de agua limpia.
- Equipos de alcantarillado y aguas residuales.
- Bombas industriales de transferencia de aceite.
- Sistemas generales de circulación de fluidos.
- Bombas de proceso industriales
- Proyectos de mantenimiento y sustitución de bombas.
- Nuevos equipos de bombeo que requieren sellos mecánicos métricos
Para aplicaciones de aguas residuales, aceite o moderadamente corrosivas, los compradores deben proporcionar información sobre la composición real del fluido. La temperatura y las condiciones de funcionamiento pueden influir en si una combinación particular de cara y sello secundario es apropiada.
¿Cómo se selecciona el tamaño M7N correcto?
Uno de los errores de compra más comunes es seleccionar un sello mecánico únicamente según el diámetro del eje. El diámetro del eje identifica el tamaño básico de M7N, pero no confirma que el sello se ajuste físicamente a la bomba.
Antes de realizar un pedido, verifique las siguientes dimensiones e información operativa:
- Diámetro del eje d:establece el tamaño básico del sello.
- D3, D2 y D1:verificar el espacio de instalación radial.
- d1 y M:Confirme la disposición de fijación y el hilo.
- L1, L2, L3 y L5:verificar la longitud de instalación axial.
- Asiento estacionario:confirme si se requiere G9, G6 o G4.
- Medio de trabajo:apoya la selección de materiales.
- Temperatura, presión y velocidad:confirmar la compatibilidad operativa.
Para proyectos de reemplazo complejos, proporcionar un sello antiguo, un dibujo dimensional o fotografías claras puede mejorar significativamente la precisión de la coincidencia.
¿Qué deben comprobar los compradores en los proyectos de reemplazo?
El trabajo de reemplazo requiere verificación dimensional porque dos sellos con el mismo diámetro de eje pueden tener diferentes requisitos de instalación. La siguiente lista de verificación puede ayudar a los equipos de compras y mantenimiento a preparar una consulta precisa:
| Punto de control | Información para proporcionar | Objetivo |
|---|---|---|
| Tamaño básico | Diámetro del eje d | Identifica el tamaño básico de M7N. |
| Ajuste radial | D3 / D2 / D1 | Confirma el espacio de instalación disponible |
| Disposición de fijación | d1 / M | Comprueba la compatibilidad de fijación. |
| Ajuste axial | L1/L2/L3/L5 | Confirma la longitud de instalación. |
| Medio operativo | fluido real | Apoya la selección de materiales. |
| Servicio operativo | Temperatura / presión / velocidad | Comprueba la idoneidad de la aplicación |
| Sello existente | Foto / muestra / dibujo | Mejora la verificación de reemplazo |
Este enfoque es particularmente útil cuando la marca de identificación del sello original está incompleta o cuando un equipo de mantenimiento está reemplazando un sello de una bomba más antigua.
¿Por qué trabajar con Qixing para sellos M7N?
Qixing, la marca de sellos mecánicos de Ningbo Yade Fluid Connector Co., Ltd., suministra sellos mecánicos para compradores industriales y aplicaciones de reemplazo. Para proyectos M7N, su fábrica puede revisar los requisitos dimensionales, las configuraciones de los asientos, las combinaciones de materiales y las condiciones operativas antes de la producción.
Para los compradores que buscan un sello mecánico de resortes múltiples, el valor de la comunicación técnica va más allá de simplemente obtener una cotización. Proporcionar información precisa sobre el equipo permite al proveedor verificar el sello con la aplicación real y reducir el riesgo de discrepancia dimensional.
Qixing también admite servicios personalizados y coincidencias basadas en muestras. Para requisitos de reemplazo, los compradores pueden proporcionar dimensiones del eje, planos de instalación, fotografías o una muestra de sello existente junto con las condiciones de operación.
Preguntas frecuentes
¿Qué tamaños de eje están disponibles para el sello mecánico multiresorte M7N?
La serie M7N cubre diámetros de eje de 14 mm a 100 mm.
¿Cuál es el rango de temperatura del M7N?
El rango de temperatura de funcionamiento indicado es de -20 °C a +190 °C.
¿Cuál es la clasificación de presión máxima?
La presión de funcionamiento máxima especificada para el M7N es 1,2 MPa.
¿Cuál es la velocidad máxima de deslizamiento?
La velocidad de deslizamiento máxima indicada es de 15 m/s.
¿Qué asiento fijo es estándar?
G9 es el asiento fijo estándar, mientras que G6 y G4 están disponibles como configuraciones alternativas.
¿Qué fluidos puede manejar el M7N?
Las aplicaciones típicas incluyen agua limpia, aguas residuales, aceite y otros fluidos moderadamente corrosivos. La selección final del material debe basarse en el medio real y las condiciones operativas.
¿Puedo seleccionar un M7N sólo según el diámetro del eje?
No. El diámetro del eje determina el tamaño básico, pero también se deben verificar D3, D2, D1, d1, L1, L2, L3, L5, la rosca de fijación M y la configuración del asiento.
¿Puede Qixing igualar un sello mecánico existente?
Sí. Qixing puede revisar una muestra, fotografía o plano dimensional existente junto con las condiciones de funcionamiento de la bomba para respaldar la compatibilidad con el reemplazo.
¿Qué información debo enviar al solicitar una cotización?
Proporcione el diámetro del eje, las dimensiones clave de instalación, el medio de trabajo, la temperatura, la presión, la velocidad, los requisitos de asiento estacionario y cualquier muestra, dibujo o fotografía disponible.
¿Cómo se puede solicitar una solución M7N?
La elección del sello mecánico correcto comienza con información operativa y dimensional precisa. Ya sea que esté buscando sellos de repuesto, desarrollando nuevos equipos de bomba o comprando cantidades industriales, Qixing puede ayudarlo a revisar la configuración M7N requerida de acuerdo con su aplicación real. Para especificaciones, requisitos personalizados, coincidencia de muestras o cotizaciones de fábrica,contáctanoscon el tamaño de su eje, dimensiones de instalación, medio de trabajo, temperatura, presión y velocidad para recibir una solución de sellado más adecuada.
