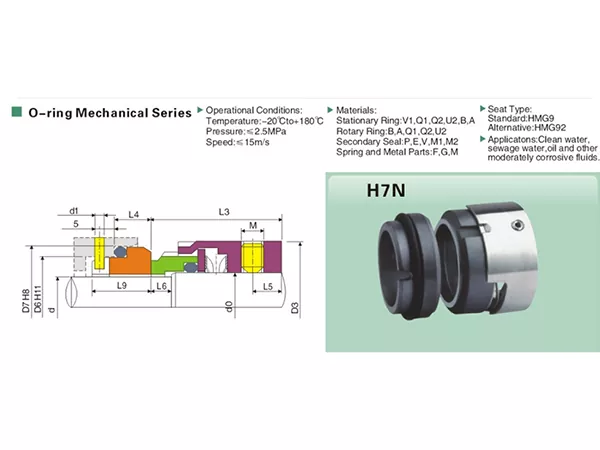

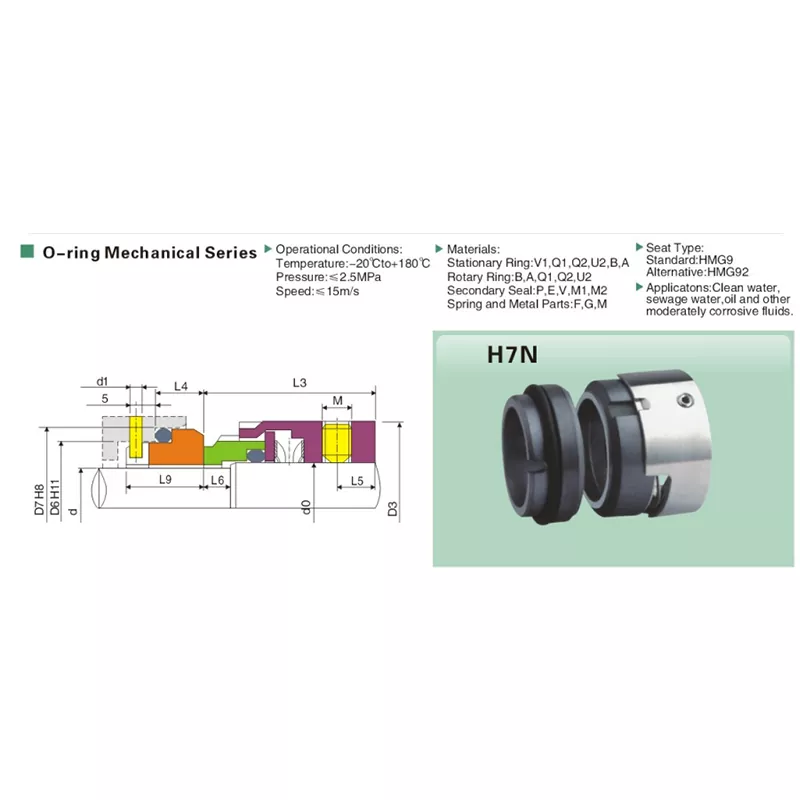

Sello mecánico de resorte múltiple H7N

El sello mecánico de resorte múltiple Qixing H7N es un sello mecánico de junta tórica diseñado para una amplia gama de aplicaciones de manejo de fluidos. Está disponible para tamaños de eje de 14 mm a 100 mm y admite temperaturas de funcionamiento de -20 °C a +180 °C, presión de hasta 2,5 MPa y velocidad de deslizamiento de hasta 15 m/s. El sello se puede configurar con múltiples combinaciones de materiales de cara, sello secundario, resorte y pieza metálica según los requisitos de la aplicación.

Los medios típicos enumerados para el H7N incluyen agua limpia, aguas residuales, aceite y otros fluidos moderadamente corrosivos. El tipo de asiento estándar es G9, con G92 disponible como alternativa.

Características clave

• Sello mecánico de múltiples resortes H7N con diseño de sellado secundario de junta tórica.
• Rango de tamaño de eje disponible: 14-100 mm.
• Rango de temperatura de funcionamiento: -20°C a +180°C.
• Presión máxima de funcionamiento: 2,5 MPa.
• Velocidad máxima de deslizamiento: 15 m/s.
• Tipo de asiento estándar: G9; Tipo de asiento alternativo: G92.
• Hay opciones de código de material disponibles para anillos estacionarios, anillos giratorios, sellos secundarios, resortes y piezas metálicas.
• Adecuado para agua limpia, aguas residuales, aceite y otros fluidos moderadamente corrosivos como se indica en las especificaciones del producto.

Especificaciones técnicas

Aplicaciones

El sello mecánico multiresorte H7N se puede considerar para el manejo de equipos:

• agua limpia
• aguas residuales
• Aceite
• Otros fluidos moderadamente corrosivos

Para fluidos fuera de estas categorías enumeradas, confirme la compatibilidad de la cara y el elastómero antes de realizar la selección.

Selección de materiales

Las opciones de materiales se identifican mediante códigos de selección. Los códigos disponibles incluyen:

• Anillo estacionario: V1 / Q1 / Q2 / U2 / B / A
• Anillo giratorio: B / A / Q1 / Q2 / U2
• Sello secundario: P / E / V / M1 / ​​M2
• Resortes y piezas metálicas: F / G / M

Cómo seleccionar el sello H7N correcto

Para una confirmación y cotización del modelo más rápida, proporcione la siguiente información con su consulta:

• Diámetro de eje requerido (d).
• Medio de trabajo/fluido.
• Temperatura de funcionamiento.
• Presión de funcionamiento.
• Velocidad de rotación o deslizamiento.
• Combinación de código de material requerida, si ya se especifica.
• Tipo de asiento requerido (G9 o G92), si se conoce.

Consideraciones de diseño y selección del H7N

El producto está clasificado como H7N como parte de una serie de sellos mecánicos con junta tórica y lo identifica como un diseño de resortes múltiples. Para la selección de productos, el paso más importante es hacer coincidir el tamaño del sello, los límites operativos, la disposición del asiento y la combinación de código de material con las condiciones reales del equipo y del fluido, en lugar de confiar únicamente en el nombre del modelo.

La serie H7N cubre diámetros de eje de 14 mm a 100 mm. Debido a que la tabla de dimensiones cambia con el tamaño del eje, los compradores que reemplacen un sello existente deben comparar el diámetro del eje y las dimensiones de instalación enumeradas antes de realizar el pedido. Esto es especialmente importante cuando el H7N se obtiene como reemplazo de un sello mecánico existente.

Las especificaciones del producto dan un rango de temperatura de -20°C a +180°C, una presión máxima de 2,5 MPa y una velocidad de deslizamiento máxima de 15 m/s. Estos valores describen el entorno operativo listado, pero el límite utilizable final también puede depender de la cara seleccionada y los materiales elastómeros, el medio manipulado y las condiciones reales del equipo. Cuando la aplicación esté cerca de los límites establecidos, proporcione los datos operativos completos para su confirmación.

Para el asiento estacionario, G9 figura como opción estándar y G92 como alternativa. Si se va a combinar un sello de repuesto con una instalación existente, el tipo de asiento y las dimensiones relevantes se deben confirmar junto con el conjunto del sello giratorio.

Reemplazo y equiparación de adquisiciones

Para consultas sobre reemplazo y compra, la designación del modelo H7N es un punto de partida útil, pero debe estar respaldada por información dimensional y operativa. Proporcionar los siguientes detalles puede reducir los intercambios durante la confirmación del modelo:

• Modelo de sello existente o referencia, si está disponible.
• Diámetro del eje y dimensiones de instalación de la llave.
• Información de la bomba o del equipo, cuando esté disponible.
• Medio de trabajo y si hay presentes sólidos o componentes corrosivos.
• Temperatura y presión de funcionamiento normal y máxima.
• Velocidad de rotación o velocidad de deslizamiento requerida.
• Tipo de asiento preferido y combinación de código de material, si ya se especifica.

Si el sello original está desgastado o la marca del modelo no es clara, la coincidencia dimensional se vuelve especialmente importante. Una fotografía clara del sello antiguo junto con el tamaño del eje y las condiciones de funcionamiento también se puede utilizar como información de apoyo para la comparación de productos.

Notas de selección de aplicaciones

The product specifications list clean water, sewage water, oil and other moderately corrosive fluids for this series. These categories cover different chemical and operating conditions, so the fluid name alone is not enough to determine the final material combination. For sewage or fluids containing suspended particles, and for oils or corrosive media with unusual additives, provide the actual medium details before confirming the seal materials.

Para aplicaciones fuera de las categorías de medios indicadas en las especificaciones del producto, Qixing debe verificar primero las condiciones operativas solicitadas y la compatibilidad del material antes de presentar una configuración. Esto evita presentar una afirmación de uso universal sin fundamento para el H7N.

¿Por qué elegir Qixing como su fabricante de H7N?

Como fabricante y fábrica de sellos mecánicos de resortes múltiples H7N, Qixing puede respaldar la combinación de productos y la selección personalizada según el tamaño de su eje, las dimensiones de instalación, el medio de trabajo y los datos operativos. Para consultas de reemplazo, nuestra fábrica puede revisar la información dimensional y las fotografías junto con la referencia del modelo antes de la cotización. Este flujo de trabajo basado en el fabricante ayuda a los compradores a confirmar la configuración solicitada manteniendo la selección basada en los datos técnicos proporcionados.

Preguntas frecuentes

¿Qué tamaños están disponibles para el sello mecánico multiresorte H7N?

Las especificaciones del producto enumeran tamaños de H7N desde 14 mm hasta 100 mm de diámetro de eje.

¿Cuáles son los límites operativos del H7N?

El rango de funcionamiento indicado es de -20 °C a +180 °C, presión de hasta 2,5 MPa y velocidad de deslizamiento de hasta 15 m/s.

¿Con qué fluidos se puede utilizar el H7N?

Las especificaciones del producto enumeran agua limpia, aguas residuales, aceite y otros fluidos moderadamente corrosivos.

¿Qué tipos de asientos están disponibles?

El asiento estándar listado es G9 y el asiento alternativo es G92.

¿Cómo elijo el tamaño correcto de H7N?

Comience con el diámetro del eje, luego confirme los requisitos dimensionales y las condiciones de operación con la tabla de tamaños.

¿Puedo utilizar el H7N para un fluido fuertemente corrosivo?

las especificaciones del producto sólo indican fluidos moderadamente corrosivos. Para medios corrosivos más fuertes, se debe confirmar la compatibilidad del material y las condiciones operativas completas antes de la selección.

¿Qué información debo enviar para una cotización de H7N?

Envíe el diámetro del eje requerido, el medio de trabajo, la temperatura de funcionamiento, la presión, la velocidad y cualquier requisito conocido de código de material o asiento. Si la consulta es para sustitución incluir la referencia del modelo existente y las dimensiones disponibles.

¿Cuál es la diferencia entre las opciones G9 y G92?

Las especificaciones del producto identifican al G9 como asiento estándar y al G92 como asiento alternativo. No proporciona una comparación detallada del rendimiento, por lo que la elección correcta debe confirmarse a partir de los requisitos de instalación y dimensiones.

¿Se puede cambiar la combinación de materiales del H7N para diferentes medios?

Las especificaciones del producto enumeran múltiples códigos de materiales para el anillo estacionario, el anillo giratorio, el sello secundario, el resorte y las piezas metálicas. La combinación final debe seleccionarse de acuerdo con el medio manejado y las condiciones de operación.

¿Es suficiente el número de modelo para pedir un sello H7N de repuesto?

No siempre. Para una coincidencia de reemplazo más confiable, confirme el diámetro del eje, los datos dimensionales, la disposición del asiento y las condiciones de operación además de la designación del modelo.

Para los compradores que buscan un fabricante, fábrica o proveedor de sello mecánico de resorte múltiple H7N, la coincidencia de tamaño y condiciones de funcionamiento debe completarse antes de la compra. Qixing puede admitir una selección personalizada revisando el diámetro del eje, el medio, la presión, la temperatura, la velocidad, el tipo de asiento y los códigos de materiales disponibles antes de la cotización de fábrica y la confirmación de la producción.

Tabla de dimensiones H7N

Las dimensiones se muestran en milímetros. Los nombres de los modelos a continuación utilizan la designación H7N orientada a Qixing.
