Sello mecánico de resorte múltiple M74D

Las especificaciones del producto enumeran agua limpia, aguas residuales, aceite y otros fluidos moderadamente corrosivos como medios de aplicación. El asiento fijo estándar es el G92, mientras que G9, G4 y G6 figuran como opciones de asiento alternativas.

Características clave

• Sello mecánico de múltiples resortes M74D con diseño de sellado secundario de junta tórica.

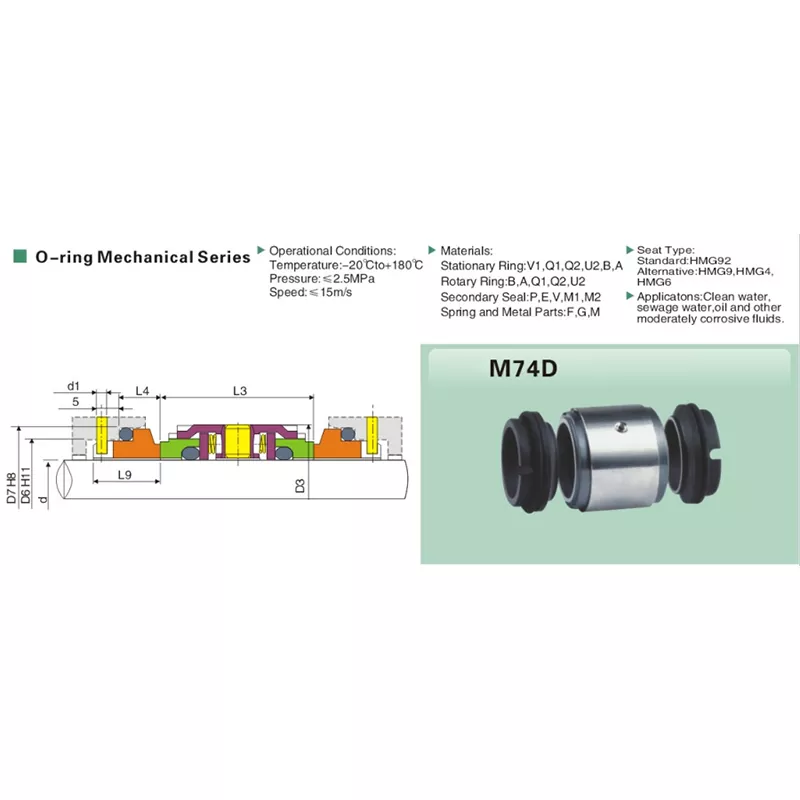

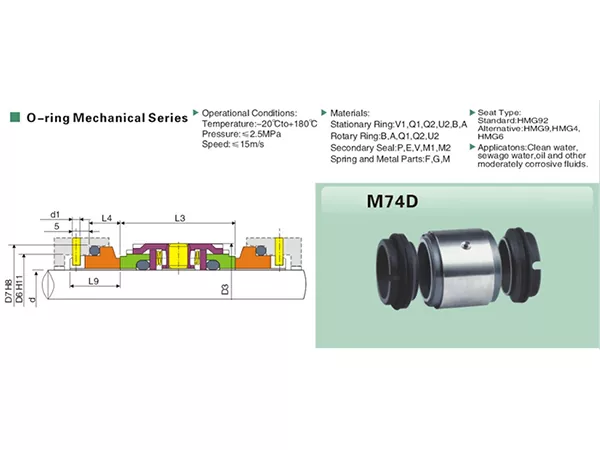

• Disposición de doble sello mecánico como se muestra en el dibujo de especificaciones del producto.
• Rango de tamaño de eje disponible: 18-100 mm.
• Rango de temperatura de funcionamiento: -20°C a +180°C.
• Presión máxima de funcionamiento indicada: 2,5 MPa.
• Velocidad máxima de deslizamiento indicada: 15 m/s.
• Tipo de asiento estándar: G92; Tipos de asientos alternativos: G9, G4 y G6.
• Se enumeran múltiples opciones de códigos de materiales para anillos estacionarios, anillos giratorios, sellos secundarios, resortes y piezas metálicas.
• Listado para agua limpia, aguas residuales, aceite y otros fluidos moderadamente corrosivos.

Especificaciones técnicas

Aplicaciones

El sello mecánico de resorte múltiple M74D se puede considerar para el manejo de equipos:

• agua limpia
• aguas residuales
• Aceite
• Otros fluidos moderadamente corrosivos

Para fluidos fuera de estas categorías enumeradas, confirme la compatibilidad de la cara y el elastómero antes de realizar la selección.

Selección de materiales

Las opciones de materiales se identifican mediante códigos de selección. Los códigos disponibles incluyen:

• Anillo estacionario: V1 / Q1 / Q2 / U2 / B / A
• Anillo giratorio: B / A / Q1 / Q2 / U2
• Sello secundario: P / E / V / M1 / ​​M2
• Resortes y piezas metálicas: F / G / M

Cómo seleccionar el sello M74D correcto

Para una confirmación y cotización del modelo más rápida, proporcione la siguiente información con su consulta:

• Diámetro de eje requerido (d).
• Medio de trabajo/fluido.
• Temperatura de funcionamiento.
• Presión de funcionamiento.
• Velocidad de rotación o deslizamiento.
• Combinación de código de material requerida, si ya se especifica.
• Tipo de asiento requerido (G92, G9, G4 o G6), si se conoce.
• Modelo de sello existente, dimensiones o fotografías claras para consultas de reemplazo.

Consideraciones de diseño y selección de M74D

El producto forma parte del M74D de la serie de sellos mecánicos con junta tórica y muestra una disposición de sello mecánico doble. Para la selección se debe comprobar la designación del modelo junto con el diámetro del eje, las dimensiones de instalación, la disposición del asiento, la combinación de código de material y las condiciones reales de funcionamiento.

La tabla de tamaños M74D cubre diámetros de eje de 18 mm a 100 mm. Varias dimensiones de instalación cambian a medida que aumenta el tamaño del eje, por lo que un pedido de reemplazo no debe basarse únicamente en el nombre M74D. Confirme el diámetro del eje y compare las dimensiones D6, D7, D3, d1, L3, L4 y L9 enumeradas con la instalación existente.

Las especificaciones del producto enumeran un entorno operativo de -20 °C a +180 °C, una presión de hasta 2,5 MPa y una velocidad de deslizamiento de hasta 15 m/s. El límite práctico de una configuración seleccionada también puede depender de la combinación real de materiales, las propiedades del fluido y las condiciones del equipo. Por lo tanto, las aplicaciones cercanas a los límites enumerados deben revisarse con datos operativos completos.

G92 figura como asiento estándar, mientras que G9, G4 y G6 figuran como alternativas. La página de especificaciones del producto no proporciona una comparación detallada del rendimiento entre estas opciones de asientos, por lo que la elección correcta debe confirmarse a partir de los requisitos de instalación y dimensiones existentes en lugar de inferirse únicamente del código del asiento.

Reemplazo y equiparación de adquisiciones

Para la compra de repuestos, la designación M74D es un punto de partida útil, pero la confirmación dimensional es importante. Para reducir los intercambios durante la cotización, proporcione la referencia del sello existente, el tamaño del eje, las dimensiones de instalación disponibles, el medio de trabajo, la temperatura, la presión, la velocidad, los requisitos del asiento y cualquier código de material conocido.

Si la marca del sello original está desgastada o no es clara, se pueden utilizar fotografías claras del sello completo, el asiento estacionario y las medidas dimensionales como información de respaldo. Esto ayuda a determinar si el tamaño solicitado coincide con el conjunto existente sin pretender una intercambiabilidad universal.

Notas de selección de aplicaciones

Las especificaciones del producto enumeran agua limpia, aguas residuales, aceite y otros fluidos moderadamente corrosivos. Estas categorías aún pueden representar condiciones operativas muy diferentes. Para aguas residuales que contienen partículas suspendidas, aceites con aditivos o medios corrosivos de composición incierta, proporcione los detalles reales del medio antes de confirmar la combinación de código de material.

Para medios fuera de la descripción de las especificaciones del producto, Qixing debe revisar las condiciones requeridas antes de presentar una configuración. Para medios fuera de este rango, Qixing revisa las condiciones de operación y la compatibilidad del material antes de confirmar una configuración.

¿Por qué elegir Qixing como su fabricante de M74D?

Como fabricante y fábrica de sellos mecánicos de resortes múltiples M74D, Qixing puede respaldar la combinación de productos y la selección personalizada según el tamaño de su eje, las dimensiones de instalación, el medio de trabajo y los datos operativos. Para consultas de reemplazo, nuestra fábrica puede revisar la información dimensional y las fotografías junto con la referencia del modelo para que la cotización se base en los parámetros de selección reales. Esto ayuda a los compradores a comunicarse directamente con un fabricante y, al mismo tiempo, evita reclamos de intercambiabilidad no respaldados.

Preguntas frecuentes

¿Qué tamaños están disponibles para el sello mecánico multiresorte M74D?

Las especificaciones del producto enumeran tamaños M74D desde 18 mm hasta 100 mm de diámetro de eje.

¿Cuáles son los límites operativos del M74D?

El rango de funcionamiento indicado es de -20 °C a +180 °C, presión de hasta 2,5 MPa y velocidad de deslizamiento de hasta 15 m/s.

¿Con qué fluidos se puede utilizar el M74D?

Las especificaciones del producto enumeran agua limpia, aguas residuales, aceite y otros fluidos moderadamente corrosivos.

¿Qué tipos de asientos están disponibles?

G92 figura como asiento estándar. G9, G4 y G6 figuran como asientos alternativos.

¿El M74D es un sello mecánico doble?

El dibujo de especificaciones del producto muestra el M74D como una disposición de sello mecánico doble dentro de la serie mecánica de junta tórica.

¿Cómo elijo el tamaño M74D correcto?

Comience con el diámetro del eje, luego confirme las dimensiones enumeradas D6, D7, D3, d1, L3, L4 y L9 junto con las condiciones de operación.

¿Se puede utilizar el M74D para fluidos fuertemente corrosivos?

las especificaciones del producto sólo indican otros fluidos moderadamente corrosivos. Un servicio corrosivo más fuerte requiere compatibilidad del material y confirmación completa de las condiciones de funcionamiento antes de la selección.

¿Qué información debo enviar para una cotización de M74D?

Envíe el diámetro del eje, el medio de trabajo, la temperatura, la presión, la velocidad, los requisitos del asiento y cualquier código de material conocido. Para reemplazo, incluya el modelo existente, dimensiones y fotografías.

¿Cuál es la diferencia entre los asientos G92, G9, G4 y G6?

Las especificaciones del producto identifican al G92 como estándar y al G9, G4 y G6 como alternativas, pero no proporcionan una comparación detallada del rendimiento. Por lo tanto, la selección debe basarse en los requisitos de instalación y dimensiones.

¿Es suficiente el número de modelo para pedir un sello M74D de repuesto?

No siempre. Una coincidencia más confiable debería incluir el tamaño del eje, las dimensiones de instalación, la disposición del asiento y las condiciones de operación además de la designación del modelo.

Tabla de dimensiones M74D

Las dimensiones se muestran en milímetros. Los nombres de los modelos a continuación utilizan la designación M74D orientada a Qixing.
