Sello mecánico de resorte múltiple H74D

Las especificaciones del producto enumeran temperaturas de funcionamiento de -20°C a +180°C, presión de hasta 2,5 MPa y velocidad de deslizamiento de hasta 15 m/s. Como medios de aplicación se incluyen agua limpia, aguas residuales, aceite y otros fluidos moderadamente corrosivos. G92 es el asiento fijo estándar, con G9, G4 y G6 listados como alternativas.

Características clave

• Sello mecánico multiresorte H74D con sellado secundario de junta tórica.

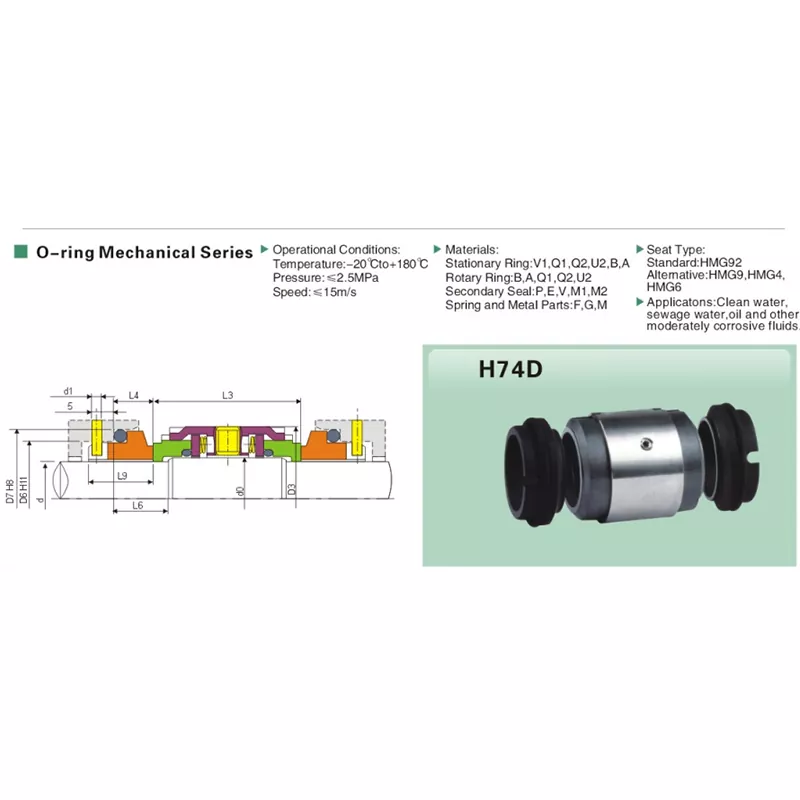

• Disposición de sello mecánico doble que se muestra en el dibujo de especificaciones del producto.
• Rango de tamaño de eje disponible: 14-100 mm.
• Rango de temperatura de funcionamiento: -20°C a +180°C.
• Presión máxima de funcionamiento indicada: 2,5 MPa.
• Velocidad máxima de deslizamiento indicada: 15 m/s.
• Tipo de asiento estándar: G92; Tipos de asientos alternativos: G9, G4 y G6.
• Se enumeran múltiples opciones de códigos de materiales para anillos estacionarios, anillos giratorios, sellos secundarios, resortes y piezas metálicas.
• Listado para agua limpia, aguas residuales, aceite y otros fluidos moderadamente corrosivos.
• La personalización de fábrica y la combinación de productos se pueden discutir según el tamaño del eje, el medio y las condiciones de operación.

Especificaciones técnicas

Aplicaciones

El sello mecánico multiresorte H74D se puede considerar para el manejo de equipos:

• agua limpia
• aguas residuales
• Aceite
• Otros fluidos moderadamente corrosivos

Para medios fuera de estas categorías enumeradas, la compatibilidad del material y las condiciones de operación deben confirmarse antes de la selección.

Selección de materiales

Las especificaciones del producto proporcionan opciones de materiales como códigos. Para evitar la asignación de nombres de materiales no admitidos, esta página mantiene esos códigos exactamente como se enumeran:

• Anillo estacionario: V1 / Q1 / Q2 / U2 / B / A
• Anillo giratorio: B / A / Q1 / Q2 / U2
• Sello secundario: P / E / V / M1 / ​​M2
• Resortes y piezas metálicas: F / G / M

Consideraciones de diseño y selección del H74D

El H74D pertenece a la serie mecánica de junta tórica de las especificaciones del producto y se muestra con una disposición de sello mecánico doble. Para la selección, se debe verificar el modelo junto con el diámetro del eje, las dimensiones de instalación, la disposición del asiento, la combinación de código de material y las condiciones de operación reales.

La gama de tamaños H74D comienza en 14 mm y se extiende hasta 100 mm. Dimensiones como d0, D3, D6, D7, d1, L6, L3, L4 y L9 varían según el tamaño. Por lo tanto, un pedido de sustitución no debería basarse únicamente en la designación H74D; El tamaño del eje y las dimensiones de instalación también deben confirmarse con el sello existente o el plano del equipo.

Las especificaciones del producto enumeran de -20 °C a +180 °C, presión de hasta 2,5 MPa y velocidad de deslizamiento de hasta 15 m/s. La idoneidad real también puede depender de la combinación de materiales, las propiedades del medio, la lubricación y las condiciones del equipo. Las aplicaciones cercanas a los límites enumerados deben revisarse con datos operativos completos.

G92 figura como asiento estándar, mientras que G9, G4 y G6 son alternativas. Las especificaciones técnicas no proporcionan una comparación detallada del rendimiento entre estas opciones de asientos, por lo que la selección debe basarse en la geometría de instalación requerida y los detalles de la aplicación confirmados.

Reemplazo y equiparación de adquisiciones

Para comprar repuestos, proporcione el modelo de sello existente, el diámetro del eje, las dimensiones de instalación disponibles, el medio de trabajo, la temperatura, la presión, la velocidad, los requisitos del asiento y cualquier código de material conocido. Las fotografías claras del sello completo y del asiento estacionario también pueden ayudar a Qixing a comparar el tamaño solicitado con el conjunto existente.

Qixing fabrica y suministra sellos mecánicos y admite coincidencias personalizadas cuando una configuración estándar no cumple completamente con la instalación requerida. La confirmación dimensional es importante antes de la producción o cotización, especialmente cuando la identificación del sello original está incompleta.

Notas de selección de aplicaciones

Las especificaciones del producto enumeran agua limpia, aguas residuales, aceite y otros fluidos moderadamente corrosivos. Estos medios pueden representar diferentes condiciones operativas, por lo que se deben proporcionar sólidos suspendidos, aditivos, concentración, temperatura y otros detalles del fluido cuando puedan afectar la selección del material.

Para medios fuera de la descripción de las especificaciones del producto, Qixing debe revisar todas las condiciones de funcionamiento antes de confirmar una configuración. Esto mantiene el proceso de selección técnicamente fundamentado sin hacer afirmaciones de uso universal sin fundamento.

Cómo realizar un pedido/solicitar una cotización

Para una confirmación del modelo y una cotización de fábrica más rápida, envíe:

• Diámetro de eje requerido (d).
• Medio de trabajo/fluido.
• Temperatura de funcionamiento.
• Presión de funcionamiento.
• Velocidad de rotación o deslizamiento.
• Combinación de código de material requerida, si se conoce.
• Tipo de asiento requerido (G92, G9, G4 o G6), si se conoce.
• Modelo de sello existente, dimensiones o fotografías claras para consultas de reemplazo.
• Cantidad requerida y cualquier requisito de personalización.

¿Por qué elegir Qixing como su fabricante del H74D?

Qixing, la marca de sellos mecánicos de Ningbo Yade Fluid Connector Co., Ltd, fabrica y suministra sellos mecánicos para clientes industriales. Para consultas sobre H74D, nuestra fábrica puede revisar el tamaño del eje, las dimensiones, el medio y las condiciones operativas para respaldar la coincidencia de productos, la selección de códigos de materiales y los requisitos personalizados.

Para proyectos de reemplazo, Qixing puede comparar la referencia del modelo con datos dimensionales y fotografías antes de la cotización. Este enfoque directo de fábrica ayuda a los compradores a comunicar los requisitos técnicos con claridad y al mismo tiempo mantener la configuración solicitada vinculada a las condiciones reales de instalación y funcionamiento.

Preguntas frecuentes

¿Qué tamaños están disponibles para el sello mecánico multiresorte H74D?

Las especificaciones del producto enumeran tamaños de eje H74D de 14 mm a 100 mm.

¿Cuáles son los límites operativos enumerados del H74D?

Las especificaciones del producto enumeran temperaturas de -20°C a +180°C, presión de hasta 2,5 MPa y velocidad de deslizamiento de hasta 15 m/s.

¿Con qué fluidos se puede utilizar el H74D?

Las especificaciones técnicas enumeran agua limpia, aguas residuales, aceite y otros fluidos moderadamente corrosivos.

¿El H74D es un sello mecánico doble?

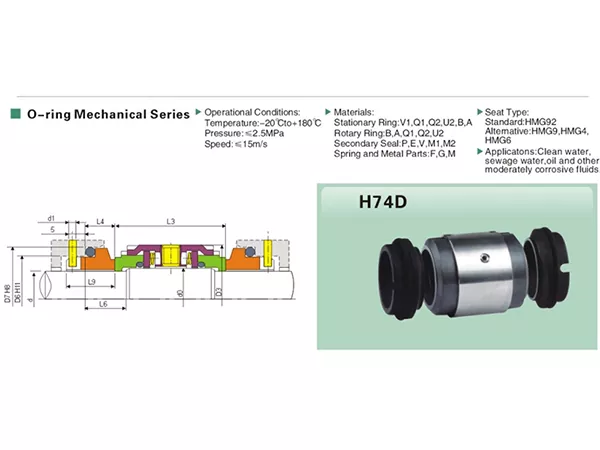

El dibujo de especificaciones del producto muestra el H74D con una disposición de sello mecánico doble en la serie mecánica de junta tórica.

¿Qué tipos de asientos están disponibles para el H74D?

G92 es el asiento estándar, mientras que G9, G4 y G6 están disponibles como opciones de asiento alternativas.

¿Cómo elijo el tamaño correcto del H74D?

Comience con el diámetro del eje y luego confirme las dimensiones d0, D3, D6, D7, d1, L6, L3, L4 y L9 enumeradas junto con las condiciones de operación.

¿Puede Qixing personalizar el sello mecánico H74D?

Qixing es un fabricante y proveedor de fábrica. Los requisitos personalizados se pueden revisar según las dimensiones, los materiales, las condiciones de funcionamiento y los detalles del pedido requeridos.

¿Qué información debo enviar para una cotización?

Envíe el tamaño del eje, medio, temperatura, presión, velocidad, requisitos de asiento, requisitos de materiales, cantidad y, para reemplazo, el modelo existente, dimensiones y fotografías.

¿Se puede utilizar el H74D para fluidos fuertemente corrosivos?

las especificaciones del producto sólo indican otros fluidos moderadamente corrosivos. Un servicio corrosivo más fuerte requiere una confirmación detallada de la compatibilidad del medio y del material antes de la selección.

¿El número de modelo H74D por sí solo es suficiente para realizar un pedido de reemplazo?

No siempre. Una coincidencia más confiable debería incluir el tamaño del eje, las dimensiones de instalación, la disposición del asiento y las condiciones de operación además de la designación del modelo.

Tabla de dimensiones H74D

Las dimensiones se muestran en milímetros. Los nombres de los modelos a continuación utilizan la designación H74D orientada a Qixing.
