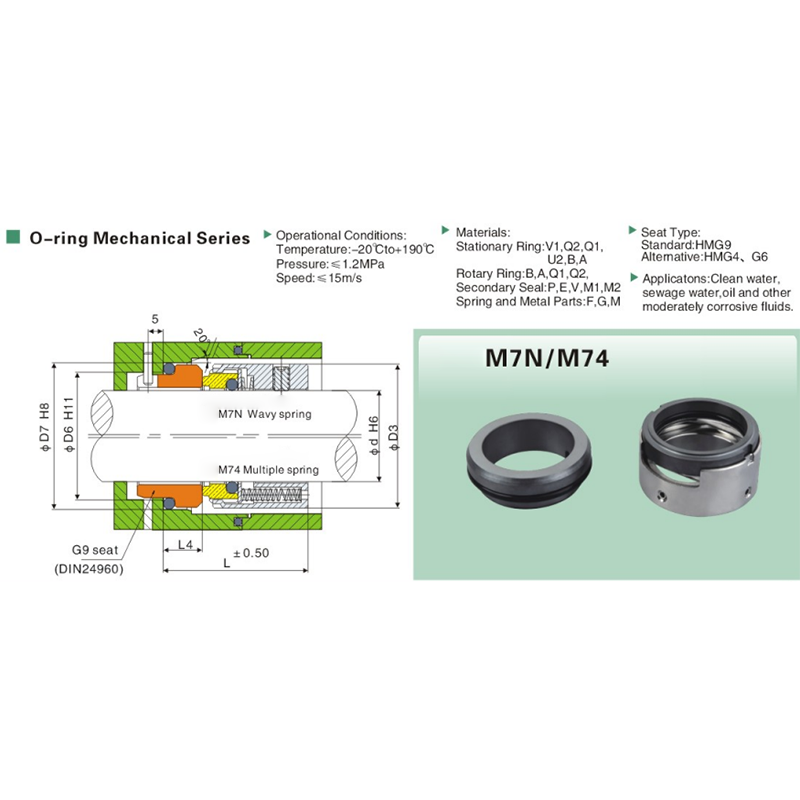

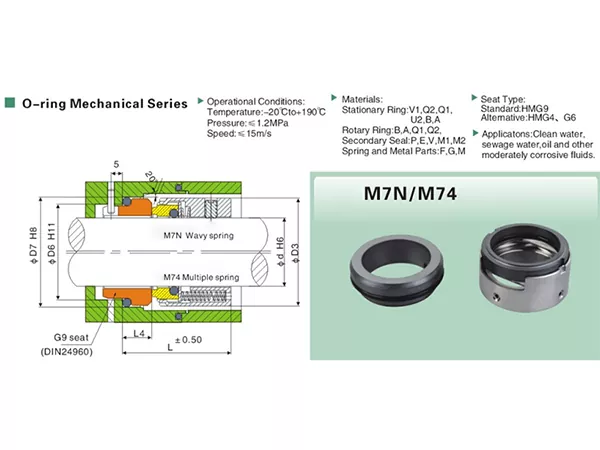

Sello mecánico de resorte múltiple M7N

El sello mecánico multiresorte M7N utiliza una disposición de sellado secundario de junta tórica y una estructura de sello giratorio accionada por resorte. Su amplio rango de tamaños métricos lo hace práctico para construcciones de bombas nuevas, mantenimiento de rutina y proyectos de reemplazo donde la coincidencia dimensional es importante.

El sistema de tamaño M7N cubre diámetros de eje de 14 mm a 100 mm. Para trabajos de reemplazo, se debe verificar el diámetro del eje junto con D3, D2, D1, d1, L1, L2, L3, L5 y el tamaño de fijación roscada M. Hacer coincidir estas dimensiones antes de la producción ayuda a evitar problemas de instalación causados ​​por confiar únicamente en el nombre del modelo.

Características clave

• Sello mecánico de junta tórica para aplicaciones de bombas industriales.
• Rango de diámetro de eje disponible: 14-100 mm.
• Rango de temperatura de funcionamiento: -20°C a +190°C.
• Presión máxima de funcionamiento: 1,2 MPa.
• Velocidad máxima de deslizamiento: 15 m/s.
• Asiento estacionario estándar: G9.
• Asientos fijos alternativos: G6 y G4.
• Múltiples opciones de códigos de materiales para caras de sello, sellos secundarios, resortes y piezas metálicas.
• Adecuado para agua limpia, aguas residuales, aceite y otros fluidos moderadamente corrosivos.
• Las dimensiones métricas detalladas admiten OEM y reemplazo.

Especificaciones técnicas

Selección de materiales

El M7N admite varias combinaciones de códigos de materiales para diferentes condiciones de funcionamiento. La combinación final debe seleccionarse según el medio, la temperatura, la presión y la velocidad reales, en lugar de basarse únicamente en el número de modelo.

• Anillo estacionario: V1 / Q1 / Q2 / U2 / B / A
• Anillo giratorio: B / A / Q1 / Q2
• Sello secundario: P / E / V / M1 / ​​M2
• Resortes y piezas metálicas: F / G / M

Selección de asiento

G9 es el asiento fijo estándar para el M7N, mientras que G6 y G4 están disponibles como opciones de asiento alternativas. Para proyectos de reemplazo, se deben verificar las dimensiones del asiento estacionario existente antes de cambiar el tipo de asiento, ya que la configuración del asiento afecta el ajuste de la instalación.

Guía de aplicación

El sello mecánico de resorte múltiple M7N es adecuado para agua limpia, aguas residuales, aceite y otros fluidos moderadamente corrosivos. Para servicios de aguas residuales, aceite o corrosivos, la composición y temperatura reales del fluido deben incluirse en la consulta para que se puedan revisar los materiales de la cara y del sello secundario.

Cuando la aplicación opera cerca de los límites superiores de presión, temperatura o velocidad, Qixing recomienda confirmar las condiciones operativas completas antes de la producción.

Cómo seleccionar el tamaño correcto de M7N

• Confirme el diámetro del eje d.
• Verifique D3, D2 y D1 con el espacio de instalación radial disponible.
• Verifique d1 para la fijación y disposición del asiento.
• Compare L1, L2, L3 y L5 con el sello o dibujo del equipo existente.
• Confirme el tamaño de fijación roscada M.
• Proporcionar el medio de trabajo real.
• Proporcionar temperatura, presión y velocidad de funcionamiento.
• Para pedidos de reemplazo, envíe fotografías claras, una muestra antigua o un dibujo dimensional.

Coincidencia de reemplazo

Para trabajos de reemplazo, el M7N debe coincidir tanto por dimensiones como por nombre de modelo. El diámetro del eje identifica el tamaño básico, pero las dimensiones radiales, las longitudes axiales y los detalles de fijación también deben coincidir con la instalación existente.

¿Por qué elegir Qixing?

Qixing, la marca de sellos mecánicos de Ningbo Yade Fluid Connector Co., Ltd, fabrica y suministra sellos mecánicos para compradores industriales. Para proyectos M7N, nuestra fábrica puede revisar el tamaño, la configuración del asiento, los requisitos de materiales y las dimensiones de reemplazo según los datos operativos, muestras y dibujos.

Si el marcado del modelo original está incompleto, proporcionar el tamaño del eje y las dimensiones de instalación de la chaveta le brinda a Qixing una base más clara para comparar productos antes de la cotización y la producción.

Preguntas frecuentes

¿Qué rango de tamaños está disponible para el sello mecánico multiresorte M7N?

El M7N está disponible para diámetros de eje de 14 mm a 100 mm.

¿Cuál es el rango de temperatura de funcionamiento?

El rango de temperatura de funcionamiento es de -20 °C a +190 °C.

¿Cuál es la presión máxima de funcionamiento?

La presión máxima de funcionamiento es de 1,2 MPa.

¿Cuál es la velocidad máxima de deslizamiento?

La velocidad máxima de deslizamiento es de 15 m/s.

¿Qué asiento fijo es estándar para el M7N?

G9 es el asiento estándar, con G6 y G4 disponibles como alternativas.

¿Con qué fluidos se puede utilizar el M7N?

Los medios típicos incluyen agua limpia, aguas residuales, aceite y otros fluidos moderadamente corrosivos.

¿Qué dimensiones debo verificar para un reemplazo?

Verifique d, D3, D2, D1, d1, L1, L2, L3, L5 y la rosca de fijación M con la instalación existente.

¿Puedo pedir solo por diámetro del eje?

El diámetro del eje identifica el tamaño de la base, pero también se deben confirmar las dimensiones radiales y axiales restantes.

¿Qixing puede igualar una muestra de M7N existente?

Sí. Qixing puede revisar una muestra, fotografías o dibujos junto con las condiciones de funcionamiento.

¿Qué información debo proporcionar para una cotización?

Proporcione el tamaño del eje, las dimensiones clave, el medio de trabajo, la temperatura, la presión, la velocidad, los requisitos del asiento y cualquier muestra o dibujo disponible.

Tabla de dimensiones M7N

Las dimensiones están en milímetros. Confirme las dimensiones críticas con la instalación existente antes de la producción.
