Sello mecánico de resorte múltiple M74
El sello mecánico Qixing M74 Multi Spring se adapta a casi cualquier cavidad de bomba europea. Con una clasificación de +190 °C y 1,2 MPa en tamaños de eje de 14 mm a 100 mm, es el sello mecánico de resortes múltiples que especifica cuándo la flexibilidad de la cavidad del asiento y el servicio a alta temperatura son más importantes que la presión máxima. Compre directamente desde la fábrica de Qixing en China.
De un vistazo
| Tipos de asientos | Estándar G9 (DIN 24960); Alternativas G4 y G6 |
| Temperatura | -20°C a +190°C (elastómero FKM) |
| Presión | ≤ 1,2 MPa |
| Velocidad del eje | ≤ 15 m/s |
| Tamaños de eje | 14 mm a 100 mm (30 tamaños) |
| Construcción | Resortes helicoidales múltiples, de un solo extremo, bidireccionales |
| plazo de entrega | Existencias de 3 a 7 días; 15-25 días OEM personalizado |
Tres tipos de asientos, una gama de sellos
El asiento es lo que decide si un sello cae dentro de una determinada cavidad de la bomba. El M74 se envía en tres asientos estándar, por lo que un único tamaño en existencia cubre la mayoría de las geometrías de bombas centrífugas del mercado, razón por la cual los distribuidores de MRO pueden reemplazar varios SKU de sellos heredados con un M74:
- G9 (DIN 24960) -el asiento estándar y perfil europeo más común; Alrededor del 70% de los pedidos de M74 se envían con él.
- G4 -Perfil de cavidad más profunda para carcasas de bombas europeas más antiguas.
- G6 -Cavidad estilo API para cuerpos de bombas modernos.
Presupuesto
| Parámetro | Valor | Parámetro | Valor |
| Diámetro del eje | 14 mm a 100 mm | Cara estacionaria | SiC/TC/Cerámica |
| Temperatura | -20°C a +190°C | Cara rotativa | Carbono/SiC/TC |
| Presión | ≤ 1,2 MPa | Elastómero | NBR/EPDM/FKM |
| Velocidad del eje | ≤ 15 m/s | Primavera y metal | SS304 / SS316 |

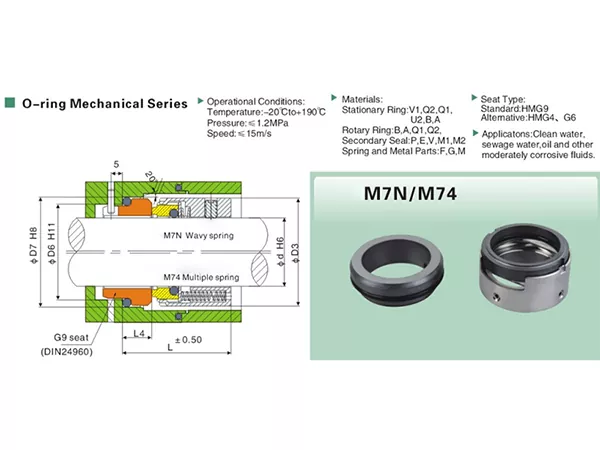

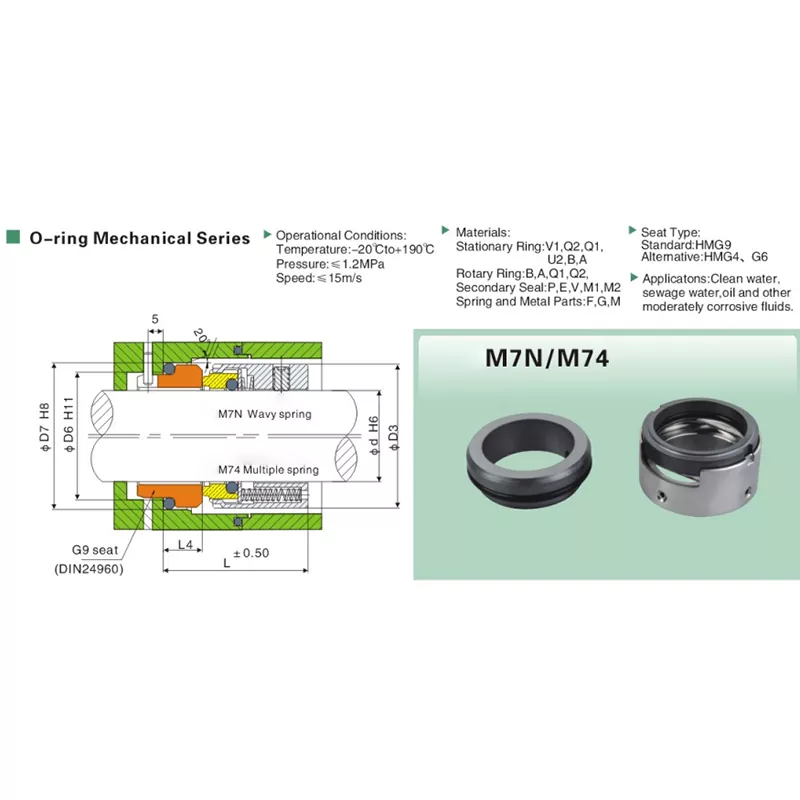

Tabla de dimensiones
Todas las dimensiones en milímetros. Confirme el diámetro del eje en la cavidad del sello antes de realizar el pedido.
| Modelo | d | D3 | D6 | D7 | L | L4 |
| M74-14 | 14 | 25.0 | 21 | 25.0 | 35.0 | 10.0 |
| M74-16 | 16 | 27.0 | 23 | 27.0 | 35.0 | 10.0 |
| M74-18 | 18 | 33.0 | 27 | 33.0 | 37.5 | 11.5 |
| M74-20 | 20 | 35.0 | 29 | 35.0 | 37.5 | 11.5 |
| M74-22 | 22 | 37.0 | 31 | 37.0 | 37.5 | 11.5 |
| M74-24 | 24 | 39.0 | 33 | 39.0 | 40.0 | 11.5 |
| M74-25 | 25 | 40.0 | 34 | 40.0 | 40.0 | 11.5 |
| M74-28 | 28 | 43.0 | 37 | 43.0 | 42.5 | 11.5 |
| M74-30 | 30 | 45.0 | 39 | 45.0 | 42.5 | 11.5 |
| M74-32 | 32 | 48.0 | 42 | 48.0 | 42.5 | 11.5 |
| M74-33 | 33 | 48.0 | 42 | 48.0 | 42.5 | 11.5 |
| M74-35 | 35 | 50.0 | 44 | 50.0 | 45.0 | 11.5 |
| M74-38 | 38 | 55.0 | 49 | 56.0 | 45.0 | 14.0 |
| M74-40 | 40 | 57.0 | 51 | 58.0 | 45.0 | 14.0 |
| M74-43 | 43 | 60.0 | 54 | 61.0 | 45.0 | 14.0 |
| M74-45 | 45 | 62.0 | 56 | 63.0 | 45.0 | 14.0 |
| M74-48 | 48 | 65.0 | 59 | 66.0 | 45.0 | 14.0 |
| M74-50 | 50 | 67.0 | 62 | 70.0 | 47.5 | 15.0 |
| M74-53 | 53 | 70.0 | 65 | 73.0 | 47.5 | 15.0 |
| M74-55 | 55 | 72.0 | 67 | 75.0 | 47.5 | 15.0 |
| M74-58 | 58 | 79.0 | 70 | 78.0 | 52.5 | 15.0 |
| M74-60 | 60 | 81.0 | 72 | 80.0 | 52.5 | 15.0 |
| M74-63 | 63 | 84.0 | 75 | 83.0 | 52.5 | 15.0 |
| M74-65 | 65 | 86.0 | 77 | 85.0 | 52.5 | 15.0 |
| M74-68 | 68 | 89.0 | 81 | 90.0 | 52.5 | 18.0 |
| M74-70 | 70 | 91.0 | 83 | 92.0 | 60.0 | 18.0 |
| M74-75 | 75 | 99.0 | 88 | 97.0 | 60.0 | 18.0 |
| M74-80 | 80 | 104.0 | 95 | 105.0 | 60.0 | 18.2 |
| M74-85 | 85 | 109.0 | 100 | 110.0 | 65.0 | 18.2 |
| M74-90 | 90 | 114.0 | 105 | 115.0 | 65.0 | 18.2 |
| M74-95 | 95 | 119.0 | 110 | 120.0 | 65.0 | 17.2 |
| M74-100 | 100 | 124.0 | 115 | 125.0 | 65.0 | 17.2 |
Cómo especificar su M74
Cuatro opciones definen un pedido de sello mecánico multiresorte M74; confirme cada uno en la cotización y Qixing se encarga del resto:
- Tamaño del eje -14 a 100 mm, medido en la cavidad del sello (no en la placa de identificación de la bomba).
- Tipo de asiento -Estándar G9, G4 o G6; ninguna penalización por plazo de entrega para ninguno de los tres.
- par de caras -Cerámica/Carbono (agua limpia), SiC/Carbono (aguas residuales), SiC/SiC (aceite caliente), TC/Carbono (químico suave), TC/TC (servicio severo).
- Elastómero -NBR (agua), EPDM (agua caliente, CIP, productos químicos débiles), FKM (rango completo de +190 °C y medios agresivos).
Aplicaciones
- Procesamiento químico: bombas dosificadoras y de transferencia moderadamente corrosivas (elastómero FKM)
- Farmacéutica y biotecnología: bombas de transferencia de grado USP
- Alimentos, bebidas y lácteos: bucles CIP y transferencia de productos (elastómero EPDM)
- Salas de plantas HVAC: agua fría, agua caliente y circulación del condensador
- Agua industrial y aguas residuales: servicio de estaciones de refuerzo, transferencia y elevación
- Fabricación de bombas OEM: suministro al por mayor de sellos mecánicos de resortes múltiples para plataformas de marca privada
Fabricación
Caras traslapadas con una planitud de ≤ 0,0009 mm y verificadas ópticamente. Carga de cierre de múltiples resortes probada por lotes contra un calibre maestro; Durómetro de junta tórica comprobado en la inspección entrante. Las piezas defectuosas se desechan, no se reelaboran. Certificado de conformidad, certificados de materiales e informes dimensionales disponibles previa solicitud sin cargo adicional para cuentas OEM.
Cotización
Envíe el tamaño del eje, el tipo de asiento, el par de caras y los medios para obtener una cotización el mismo día. Los tamaños en existencia se envían entre 3 y 7 días; Pedidos personalizados OEM de 15 a 25 días. Compre el sello mecánico de resortes múltiples M74 directamente desde la fábrica de Qixing en China a precios OEM y mayoristas.
