Sello mecánico de resorte único Z3

¿Reemplazar un sello de bomba con fugas? El sello mecánico de resorte simple Qixing Z3 cae en cualquier cavidad de sello G9 (DIN 24960), tamaños de eje de 10 mm a 80 mm. Como fábrica y proveedor de sellos mecánicos en China, Qixing envía pedidos OEM y Z3 al por mayor con cotizaciones el mismo día. Compre directamente y reduzca los costos de reemplazo de sellos.

Enviar Consulta

Descripción del Producto

El sello mecánico de resorte simple Qixing Z3 es el reemplazo de ajuste directo para cualquier bomba centrífuga con una cavidad de sello G9 (DIN 24960), el perfil del asiento que se encuentra en la mayoría de las bombas modernas de estilo europeo en HVAC, tratamiento de agua, dosificación de químicos y servicio de transferencia de calidad alimentaria. Los tamaños de eje cubren de 10 mm a 80 mm en más de 30 códigos de modelos estándar.

La construcción es un resorte helicoidal simple con un sello secundario de junta tórica, con clasificación de -20 °C a +180 °C, 1,0 MPa y 15 m/s. El asiento de cuña G9 se asienta directamente en la carcasa de la bomba sin adaptadores, mientras que el resorte bidireccional permite que el mismo sello mecánico Qixing Z3 sirva para bombas en sentido horario y antihorario de manera intercambiable, lo que reduce el inventario de MRO a la mitad.

Cada sello mecánico Qixing Z3 se mecaniza, lape y ensambla bajo un mismo techo. Los fabricantes de bombas OEM nos contratan para volúmenes de marcas privadas; Los distribuidores de MRO almacenan nuestros sellos Z3 para reemplazos rápidos en el mercado de accesorios; y los compradores directos obtienen precios de fábrica en pedidos al por mayor de sellos mecánicos Qixing Z3. Solicite una cotización para cualquier tamaño de Z3, combinación de caras o elastómero de junta tórica.

Parámetro del producto (especificación)

Envoltura operativa y materiales

Parámetro	Valor	Parámetro	Valor
Diámetro del eje (d)	10 - 80 milímetros	Tipo de asiento estándar	G9 (DIN 24960)
Temperatura	-20°C ~ +180°C	Asientos alternativos	G6/G13
Presión	≤ 1,0MPa	Caras estacionarias/rotativas	Cerámica / SiC / TC / Carbono
Velocidad del eje	≤ 15 m/s	Elastómero de junta tórica	NBR/EPDM/FKM
Rotación	Bidireccional	Resortes y piezas metálicas	SS304 / SS316

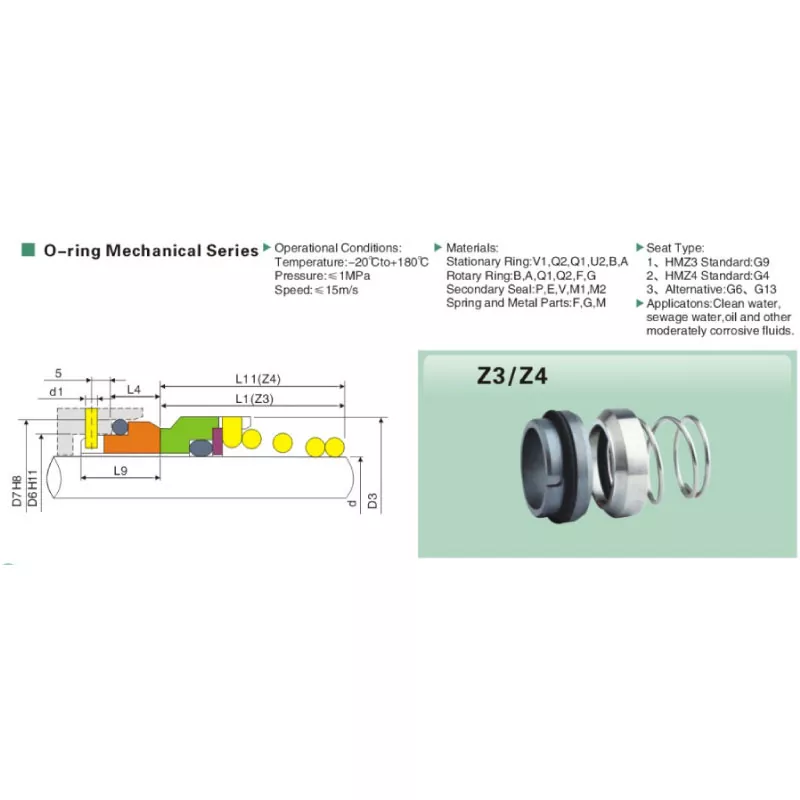

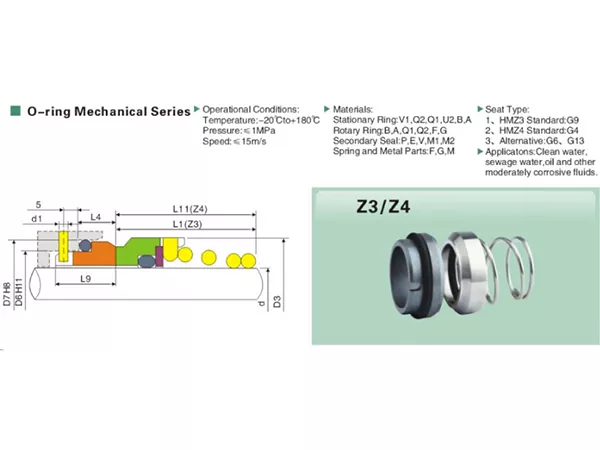

Tabla de dimensiones (todos los tamaños en mm)

Modelo	d	D3	D6	D7	d1	L	L4	L9
Z3-10	10	19	17	21	3	15.5	10.0	17.5
Z3-12	12	21	19	23	3	16.0	10.0	17.5
Z3-14	14	23	21	25	3	16.5	10.0	17.5
Z3-16	16	26	23	27	3	18.0	10.0	17.5
Z3-18	18	29	27	33	3	19.5	11.5	19.5
Z3-20	20	31	29	35	3	22.0	11.5	19.5
Z3-22	22	33	31	37	3	21.5	11.5	19.5
Z3-24	24	35	33	39	3	23.5	11.5	19.5
Z3-25	25	36	34	40	3	26.5	11.5	19.5
Z3-28	28	40	37	43	3	26.5	11.5	19.5
Z3-30	30	43	39	45	3	26.5	11.5	19.5
Z3-32	32	46	42	48	3	28.5	11.5	19.5
Z3-33	33	47	42	48	3	28.5	11.5	19.5
Z3-35	35	49	44	50	3	28.5	11.5	19.5
Z3-38	38	53	49	56	4	33.5	14.0	22.0
Z3-40	40	56	51	58	4	36.0	14.0	22.0
Z3-43	43	59	54	61	4	38.5	14.0	22.0
Z3-45	45	61	56	63	4	39.5	14.0	22.0
Z3-48	48	64	59	66	4	46.0	14.0	22.0
Z3-50	50	66	62	70	4	45.0	15.0	23.0
Z3-53	53	69	65	73	4	47.0	15.0	23.0
Z3-55	55	71	67	75	4	49.0	15.0	23.0
Z3-58	58	76	70	78	4	55.0	15.0	23.0
Z3-60	60	78	72	80	4	55.0	15.0	23.0
Z3-63	63	83	75	83	4	55.0	15.0	23.0
Z3-65	65	84	77	85	4	55.0	15.0	23.0
Z3-68	68	88	81	90	4	55.0	18.0	26.0
Z3-70	70	90	83	92	4	57.0	18.0	26.0
Z3-75	75	98	88	97	4	62.0	18.0	26.0
Z3-80	80	100	95	105	4	61.8	18.2	26.2

Característica y aplicación del producto

Configuraciones por servicio

Cada sello mecánico Qixing Z3 se puede pedir en cinco pares de materiales de cara estándar, cada uno de ellos adaptado a un servicio de bomba específico. Los compradores especifican la configuración en el momento del pedido; no hay ningún cargo adicional por herramientas para intercambiar pares dentro del catálogo estándar.

Cerámica/Carbón: agua limpia y servicio HVAC. Configuración de menor costo para agua limpia y ligeramente contaminada de servicio general; la opción predeterminada para bombas de condensación y agua fría HVAC.
Carburo de silicio/carbono: aguas residuales y abrasivos suaves. La cara estacionaria de SSiC resiste el desgaste de partículas en bombas de aguas residuales, drenaje y estaciones de bombeo donde la cerámica se astillaría.
Carburo de silicio / Carburo de silicio: aceite caliente y fluidos térmicos. El par de SiC/SiC autolubricante maneja incidentes de funcionamiento en seco y se combina con juntas tóricas de FKM para servicio de aceite térmico hasta +180 °C.
Carburo de tungsteno/carbono: productos químicos suaves. La cara estacionaria de TC resiste ácidos débiles, álcalis y solventes en bombas dosificadoras de químicos y patines de transferencia de procesos.
Carburo de tungsteno / Carburo de tungsteno: servicio severo. Emparejamiento de caras TC/TC para las aplicaciones mayoristas de sellos mecánicos Z3 más exigentes, incluidos lodos y medios de proceso agresivos.

Industrias atendidas

Salas de plantas de HVAC: bombas de circulación de agua fría, agua de condensador y agua caliente
Tratamiento municipal de agua y aguas residuales: servicio de refuerzo, transferencia y estación de bombeo
Procesamiento químico: bombas dosificadoras y patines de transferencia moderadamente corrosivos
Alimentos, bebidas y lácteos: bucles CIP y transferencia de productos con juntas tóricas de EPDM
Farmacéutico: bombas de transferencia de grado USP en API y manejo intermedio
Fabricación de bombas OEM: suministro mayorista de sellos mecánicos Z3 para construcciones de marcas privadas

Detalles de producción

Cada sello mecánico Qixing Z3 lleva un número de lote rastreable hasta el certificado de materia prima, el lote de mecanizado, el informe de lapeado y el registro de inspección final. Los compradores que solicitan un Certificado de conformidad o certificados de prueba de materiales reciben un paquete de documentación completo con cada envío: una de las razones por las que los fabricantes de bombas OEM y los distribuidores MRO eligen a Qixing como su proveedor de sellos mecánicos Z3 a largo plazo.

En el piso del taller, las caras del sello se traslapan con una planitud de ≤ 0,0009 mm en mesas de luz monocromáticas; las cargas del resorte se comparan con un calibre maestro; El durómetro de la junta tórica se verifica por lote entrante. Las piezas rechazadas se desechan, no se vuelven a trabajar; la calidad de los sellos Z3 es binaria, no negociable.

Los tamaños en existencia se envían en 3 a 7 días; Pedidos personalizados OEM en 15-25 días. Cada sello mecánico Qixing Z3 se empaqueta con desecante y se empaqueta en cajas simples o con la marca del comprador, según el pedido. Comuníquese con Qixing para obtener una cotización del sello mecánico Z3 el mismo día, precios de muestra o descuentos al por mayor.
