Sello mecánico de resorte simple W02

El W02 es un sello compacto de resorte ondulado diseñado para aplicaciones donde el comprador necesita una geometría de reemplazo reconocida junto con una amplia selección de materiales. Su rango de operación es adecuado para muchas tareas de bombas industriales, mientras que la serie dimensional proporciona una base práctica para hacer coincidir un sello existente durante el mantenimiento.

El W02 debe seleccionarse por el tamaño del eje, las dimensiones radiales y las longitudes de trabajo axiales en lugar de solo por el nombre de referencia cruzada. Esto es especialmente importante porque los sellos tipo W02 se comercializan bajo varias familias equivalentes o de reemplazo, y la instalación final aún debe compararse con la bomba real.

Características clave

• Sello mecánico de resorte ondulado para aplicaciones de bombas industriales.
• Rango de tamaño de eje disponible: 16-75 mm.
• Rango de temperatura de funcionamiento: -40°C a +200°C.
• Presión máxima de funcionamiento: 0,8 MPa.
• Velocidad máxima de deslizamiento: 18 m/s.
• Las opciones de anillos estacionarios incluyen carburo de silicio, carburo de tungsteno y carbono.
• Las opciones de anillo giratorio incluyen carburo de tungsteno y acero.
• Sellos secundarios de NBR, EPDM y FKM/Viton disponibles.
• Adecuado para agua limpia, aguas residuales, aceite y otros fluidos moderadamente corrosivos.
• Ampliamente referenciada para proyectos de reemplazo.

Especificaciones técnicas

Selección de materiales para W02

La combinación de materiales W02 debe elegirse alrededor del fluido en lugar de copiarse de un código de modelo existente sin verificar las condiciones de servicio. Para agua limpia, una combinación estándar puede ser suficiente; Las aguas residuales, el aceite y los fluidos corrosivos pueden requerir diferentes selecciones de cara o elastómero.

• Anillo estacionario: SiC / TC / Carbono
• Anillo giratorio: TC / Acero
• Sello secundario: NBR / EPDM / FKM (Viton)
• Resortes y piezas metálicas: seleccionadas según la configuración requerida y la resistencia a la corrosión.

Aplicaciones

El W02 se utiliza en sistemas de bombas que manejan agua limpia, aguas residuales, aceite y otros fluidos moderadamente corrosivos. Para medios que contienen productos químicos, sólidos o aditivos, proporcione la información real del fluido y la temperatura de funcionamiento para que se pueda revisar la combinación de materiales antes de la producción.

Reemplazo y comparación de referencias cruzadas

Uno de los principales usos del W02 en las adquisiciones es el emparejamiento de reemplazos. El modelo se asocia comúnmente con varias familias de sellos establecidas, pero la intercambiabilidad final aún depende de las dimensiones, los materiales y las condiciones de operación.

Cómo seleccionar el W02 correcto

• Confirmar el diámetro del eje d.
• Verifique D1 y D3 con las dimensiones giratorias y estacionarias existentes.
• Marque d1 donde forma parte del arreglo de fijación o accionamiento.
• Compare L1 y L2 con la longitud de instalación axial existente.
• Proporcione el medio real.
• Proporcionar temperatura, presión y velocidad de funcionamiento.
• Para proyectos de reemplazo, envíe fotografías, una muestra antigua o un dibujo dimensional.

Lista de verificación de coincidencia de reemplazo

¿Por qué elegir Qixing?

Qixing, la marca de sellos mecánicos de Ningbo Yade Fluid Connector Co., Ltd, fabrica y suministra sellos mecánicos para compradores industriales. Para proyectos de reemplazo de W02, nuestra fábrica puede revisar las dimensiones, los requisitos de materiales y los datos operativos juntos en lugar de depender únicamente del nombre de referencia cruzada.

Si el modelo de sello existente no está claro, envíe el diámetro del eje, D1, D3, d1, L1 y L2 junto con fotografías claras. Esto ayuda a Qixing a identificar la configuración más parecida antes de la cotización y la producción.

Preguntas frecuentes

¿Qué rango de tamaños está disponible para el sello mecánico de resorte simple W02?

El W02 está disponible para tamaños de eje de 16 mm a 75 mm.

¿Cuál es el rango de temperatura de funcionamiento del W02?

El rango de funcionamiento indicado es de -40 °C a +200 °C, sujeto a la selección del material.

¿Cuál es la presión máxima de funcionamiento?

La presión máxima indicada es de 0,8 MPa.

¿Cuál es la velocidad máxima de deslizamiento?

La velocidad de deslizamiento máxima indicada es de 18 m/s.

¿Qué fluidos puede manejar el W02?

Los medios típicos incluyen agua limpia, aguas residuales, aceite y otros fluidos moderadamente corrosivos.

¿Qué dimensiones debo verificar para un reemplazo?

Verifique d, D1, D3, d1, L1 y L2 con el sello o dibujo existente.

¿Cuáles son las referencias cruzadas comunes de W02?

Las referencias comunes incluyen AES W02, Roten UNITEN 7K y Sterling 280L; Aún se requiere verificación dimensional.

¿Qué materiales de anillos estacionarios están disponibles?

Las opciones disponibles son carburo de silicio, carburo de tungsteno y carbono.

¿Puede Qixing igualar un W02 de una muestra antigua?

Sí. Qixing puede revisar una muestra antigua, fotografías claras y dimensiones medidas junto con las condiciones de funcionamiento.

¿Qué información debo proporcionar para una cotización?

Proporcione el tamaño del eje, las dimensiones clave, el medio, la temperatura, la presión, la velocidad y cualquier muestra o dibujo disponible.

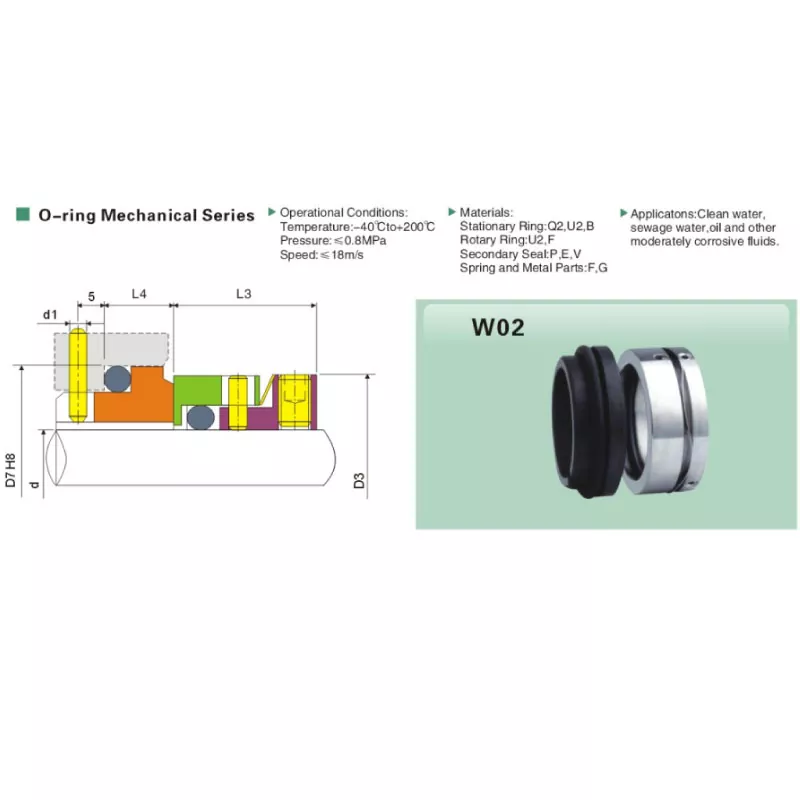

Referencia de dimensiones W02

Las dimensiones están en milímetros. Utilice esta tabla para comparar reemplazos preliminares y confirmar las dimensiones críticas con el sello existente o el plano del equipo antes de la producción.
