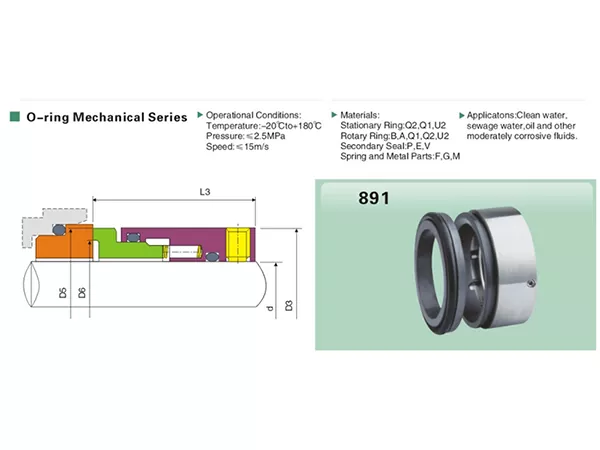

891 Sello mecánico de resorte múltiple

Un sello mecánico de múltiples resortes utiliza varios resortes helicoidales pequeños distribuidos alrededor del cabezal del sello en lugar de un resorte grande. Los resortes cargan la cara giratoria de manera uniforme en todos sus lados, lo que permite que el diseño funcione a mayor presión y velocidad que un sello de un solo resorte:

• Presión más alta: hasta 2,5 MPa, frente a aproximadamente 1,0 MPa para los sellos típicos de un solo resorte
• Carga uniforme de las caras: sin punto alto giratorio, por lo que las caras se desgastan uniformemente
• Mejor en velocidad y desalineación: la fuerza equilibrada del resorte funciona más suavemente a altas revoluciones

Para bombas químicas, de hidrocarburos y de procesos, el diseño de resortes múltiples es el valor predeterminado de ingeniería. El 891 es el sello mecánico de resortes múltiples más enviado de la fábrica de Qixing.

Por qué los compradores eligen el 891

Dos razones, más allá de la envolvente de 2,5 MPa / 15 m/s. Primero, métrico e imperial en un catálogo: pocas fábricas de sellos chinas tienen tamaños en pulgadas, por lo que el sello mecánico de resorte múltiple 891 es una opción natural para los compradores norteamericanos, los OEM marinos y los MRO de petróleo y gas que necesitan ejes de fracciones de pulgada. En segundo lugar, flexibilidad total del material: cualquier combinación de caras de cerámica, carbono, SiC o TC, elastómero NBR/EPDM/FKM y resortes SS304/SS316/Hastelloy, especificados en el pedido sin cargo de herramientas por encima del MOQ.

Presupuesto

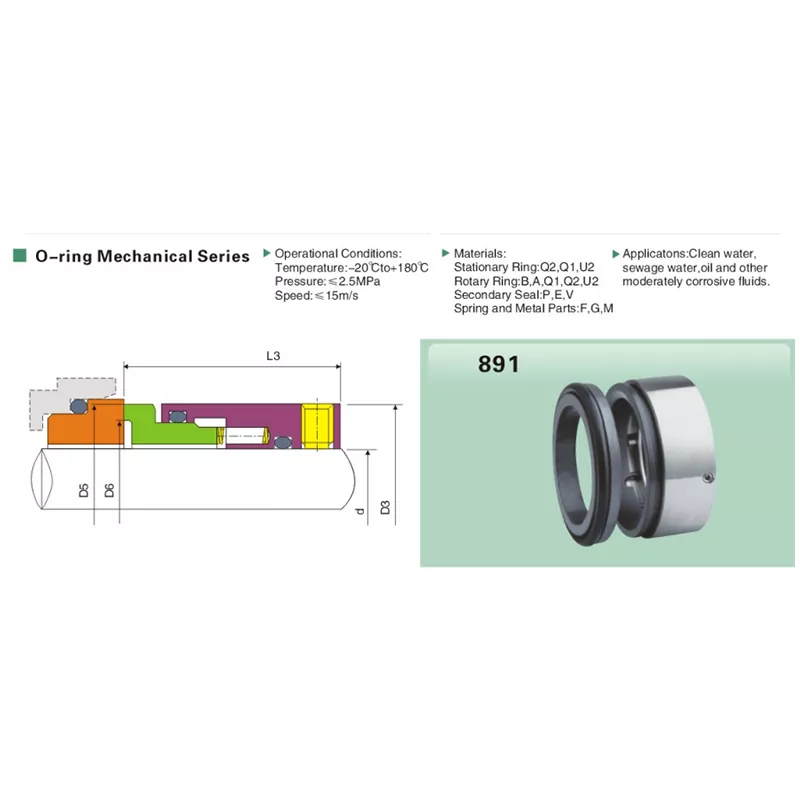

Dimensiones - Métrico (mm)

El diámetro del eje d es el orificio de la cavidad del sello. Confirmar antes de realizar el pedido.

Dimensiones: imperiales

Tamaños de eje en pulgadas desde 1000" a 4000" en pasos de 1/8", orificios en milímetros. La gama imperial es exclusiva de Qixing en este tamaño y plazo de entrega.

Aplicaciones

• Procesamiento químico: transferencia de ácidos, álcalis y disolventes (caras FKM + TC/SiC)
• Refinación de petróleo y petroquímica - bombas de hidrocarburos ligeros y pesados
• Agua y aguas residuales: bombas elevadoras y elevadoras de alta presión
• Pulpa y papel - licores negros, aguas blancas, auxiliar de caldera de recuperación
• Marina y construcción naval: refrigeración con agua de mar, lastre, transferencia de carga (dimensionamiento imperial)
• Minería: transferencia de lodo con par de caras TC/TC
• Fabricación de bombas OEM: suministro al por mayor de sellos mecánicos de resortes múltiples

Fabricación

Caras traslapadas con una planitud de ≤ 0,0009 mm y verificadas ópticamente. Cargas de múltiples resortes probadas por lotes contra un calibre maestro. Metalurgia de muelles adaptada a los medios según pedido. Cada sello lleva un número de lote rastreable; El certificado de conformidad y el certificado de material se envían con el pedido sin cargo adicional para cuentas OEM y MRO.

Preguntas frecuentes

¿En qué se diferencia el 891 de un sello de resorte único?

Un sello de un solo resorte carga la cara en un punto que gira con el eje, lo que provoca un desgaste desigual y un tope cercano a 1,0 MPa. El 891 utiliza múltiples resortes para una carga uniforme y aproximadamente 2,5 veces la capacidad de presión. Por encima de 1,0 MPa o 13 m/s, el diseño de resortes múltiples es la opción estándar.

¿Cuál es la presión máxima del 891?

2,5 MPa continuo, bidireccional. Los picos cortos de alta presión son tolerables, pero deben revisarse con Qixing en el momento de la cotización para que se especifique el par de caras y el grado de resorte correctos.

¿Suministran el 891 en tamaños de eje imperiales?

Sí, de 1000" a 4000" en pasos de 1/8", junto con el sistema métrico de 25-100 mm. Los barcos imperiales tienen el mismo tiempo de entrega que el sistema métrico, sin cargo adicional por herramientas por encima del MOQ.

¿Puede el 891 manejar productos químicos agresivos?

Con caras de TC/SiC o TC/TC y elastómero FKM, maneja ácidos, álcalis y disolventes de débiles a moderados. Para ácidos fuertes o trabajos agresivos a altas temperaturas, utilice en su lugar el sello mecánico resistente a productos químicos Qixing 58B/59B.

Cotización

Envíe el tamaño del eje, el par de materiales frontales y los medios para obtener una cotización el mismo día. Los tamaños en existencia se envían entre 3 y 7 días; Pedidos personalizados OEM de 15 a 25 días. Compre el sello mecánico de resortes múltiples 891 directamente desde la fábrica de Qixing en China a precios OEM y mayoristas.
