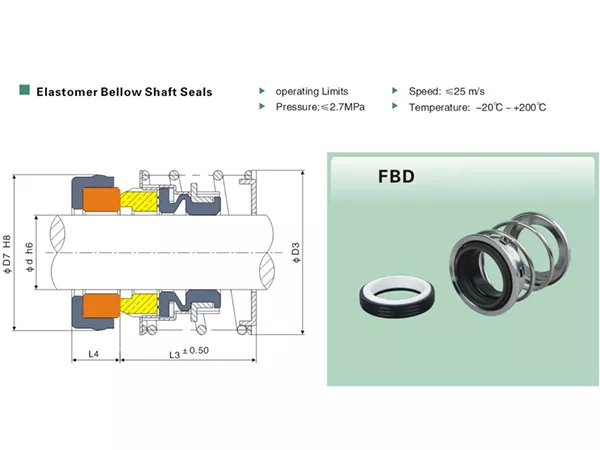

Sello mecánico de fuelle de caucho FBD

El sello mecánico de fuelle de caucho FBD utiliza un fuelle de elastómero como parte del sistema de compensación y sellado secundario. En comparación con los diseños compactos de múltiples resortes, la disposición de un solo resorte le da al FBD una estructura relativamente abierta alrededor del área del resorte, lo que ayuda a reducir la contaminación y el bloqueo en tareas de bomba adecuadas.

El anillo giratorio está diseñado para retener un movimiento flotante útil mientras el fuelle transmite torsión y se adapta al movimiento axial. Para proyectos de reemplazo, el tamaño del eje debe verificarse junto con las dimensiones radiales y axiales principales antes de la producción.

Características clave

• Sello mecánico de fuelle de caucho de un solo resorte.
• El fuelle de elastómero proporciona sellado secundario y compensación axial.
• La estructura abierta de un solo resorte ayuda a reducir el riesgo de bloqueo del resorte.
• Adecuado para una amplia gama de aplicaciones OEM y de reemplazo de bombas.
• Disponible con múltiples combinaciones de materiales de cara de sello, elastómero, resorte y metal.
• Puede seleccionarse para aplicaciones con agua, aceite y otros fluidos débilmente corrosivos después de la confirmación del material.
• Las referencias de tamaño detalladas respaldan la coincidencia de reemplazo dimensional.
• Qixing admite coincidencias personalizadas a partir de dimensiones, muestras y dibujos de equipos.

Especificaciones técnicas

Selección de materiales

El FBD se puede configurar con diferentes materiales de cara, asiento, elastómero y metal. La combinación correcta depende del fluido, la temperatura, la presión y la velocidad reales, por lo que las condiciones de trabajo deben confirmarse antes de la producción.

• Caras del sello: SiC / TC / Carbono
• Asientos estacionarios: Carbono / SiC / TC / Cerámica
• Elastómeros: NBR / EPDM / Viton
• Resortes: SS304 / SS316
• Piezas metálicas: SS304 / SS316

Por qué es importante la estructura de un solo resorte

Un motivo de selección común para el FBD es su diseño de un solo resorte. Debido a que el resorte no está dividido en múltiples espiras pequeñas alrededor del eje, la estructura es menos propensa a acumular depósitos en el área del resorte en condiciones de servicio adecuadas. El conjunto giratorio también retiene el movimiento axial para compensación, lo que ayuda a mantener el contacto con la cara mientras opera el sello.

Guía de aplicación

El sello mecánico de fuelle de caucho FBD se usa comúnmente en aplicaciones de bombas que manejan agua, aceite y otros fluidos débilmente corrosivos. La combinación de materiales debe seleccionarse para el medio real. Por ejemplo, la compatibilidad del elastómero puede ser diferente para servicios de agua, aceite y productos químicos incluso cuando las dimensiones mecánicas son idénticas.

Para aplicaciones con sólidos, productos químicos concentrados u operación cerca de los límites superiores de temperatura, presión o velocidad, proporcione las condiciones de trabajo completas para que la configuración pueda revisarse antes de la producción.

Cómo seleccionar el sello FBD correcto

• Confirme el diámetro del eje o el tamaño FBD existente.
• Verifique las dimensiones radiales del conjunto giratorio y del asiento estacionario.
• Verifique la longitud de instalación axial.
• Proporcionar el medio de trabajo real.
• Proporcionar temperatura de funcionamiento, presión y velocidad del eje.
• Confirme los materiales requeridos de cara, asiento y elastómero.
• Para pedidos de reemplazo, envíe fotografías claras, una muestra antigua o un dibujo dimensional.

Coincidencia de reemplazo

Para trabajos de sustitución, el nombre del modelo por sí solo no es suficiente. El diámetro del eje, el diámetro exterior del sello, el diámetro del asiento y la longitud axial deben compararse con el sello existente o el dibujo del equipo. Esto es especialmente importante cuando varios fabricantes utilizan una designación de estilo FBD pero publican convenciones dimensionales ligeramente diferentes.

¿Por qué elegir Qixing?

Qixing, la marca de sellos mecánicos de Ningbo Yade Fluid Connector Co., Ltd, fabrica y suministra sellos mecánicos para compradores industriales. Para proyectos FBD, nuestra fábrica puede revisar el tamaño, los materiales y las dimensiones de reemplazo según los datos operativos, muestras y dibujos.

Cuando el marcado del modelo original está incompleto, proporcionar el tamaño del eje y las dimensiones de instalación de la chaveta le brinda a Qixing una base más clara para hacer coincidir antes de la cotización y la producción.

Preguntas frecuentes

¿Qué tipo de sello es el sello mecánico de fuelle de caucho FBD?

Es un sello mecánico de fuelle de elastómero de un solo resorte diseñado para aplicaciones de bomba y reemplazo.

¿Por qué el FBD utiliza un solo resorte?

La disposición de un solo resorte proporciona una estructura de resorte relativamente abierta y ayuda a reducir el riesgo de bloqueo del resorte en condiciones de servicio adecuadas.

¿Cuál es el rango de temperatura de funcionamiento?

El FBD se puede configurar para temperaturas de -20°C a +200°C, dependiendo de los materiales seleccionados.

¿Cuál es la presión máxima de funcionamiento?

La presión máxima indicada es de 2,7 MPa.

¿Cuál es la velocidad máxima de deslizamiento?

La velocidad de deslizamiento máxima indicada es de 25 m/s.

¿Qué materiales están disponibles para las caras del sello?

Las opciones de cara disponibles incluyen SiC, carburo de tungsteno y carbono.

¿Qué elastómeros están disponibles?

Las opciones de elastómeros comunes incluyen NBR, EPDM y Viton.

¿Qué fluidos puede manejar el sello FBD?

Los trabajos típicos incluyen agua, aceite y otros fluidos débilmente corrosivos. La idoneidad final depende de los materiales seleccionados y de las condiciones de funcionamiento reales.

¿Qué información debo proporcionar para una cotización de reemplazo?

Proporcione el tamaño del eje, las dimensiones clave, el medio de trabajo, la temperatura, la presión, la velocidad y cualquier fotografía, muestra o dibujo del sello antiguo.

¿Qixing puede personalizar un sello FBD?

Qixing puede revisar los requisitos personalizados y de reemplazo según las dimensiones, los materiales y las condiciones operativas.

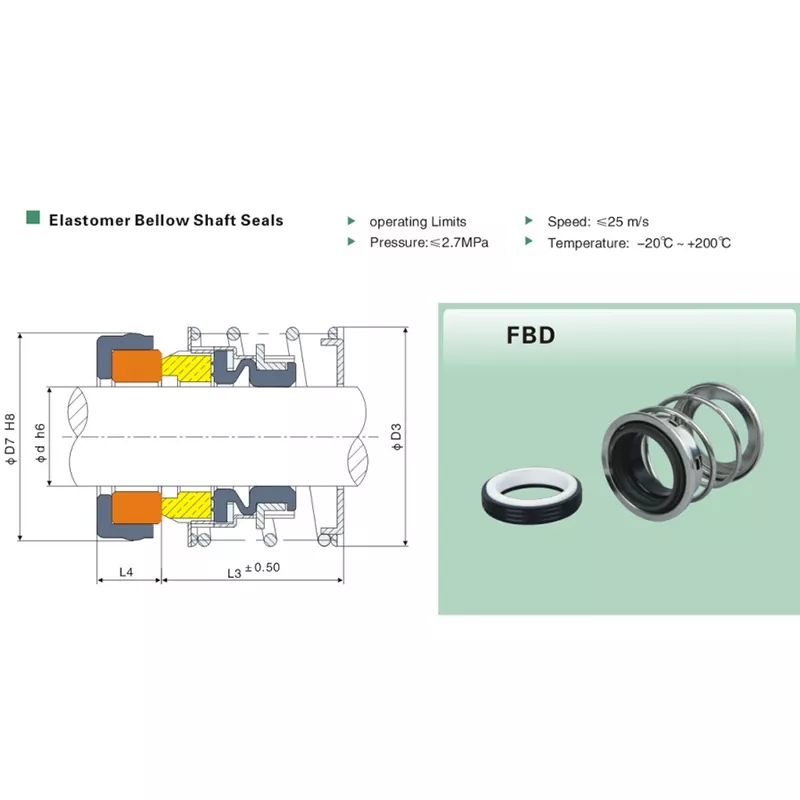

Referencia de dimensión FUP

La siguiente tabla proporciona referencias de tamaño FBD comúnmente utilizadas para la coincidencia de dimensiones. Las dimensiones finales deben confirmarse con la instalación existente antes de la producción.
