Sello mecánico de fuelle de caucho 1A

El sello mecánico de fuelle de caucho 1A está disponible con un rango detallado de tamaños en pulgadas de 0,375 pulg. a 4 000 pulg. y un rango de referencia métrico de 14 mm a 100 mm. Los compradores pueden iniciar una solicitud de cotización a partir de un tamaño de eje en pulgadas o métrico y luego confirmar las dimensiones de instalación antes de la producción.

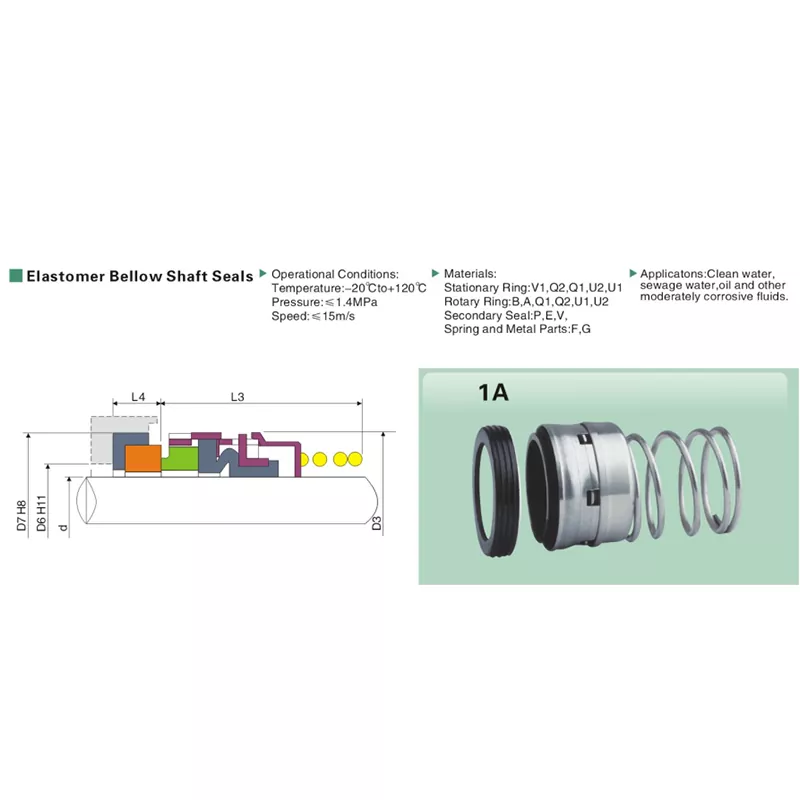

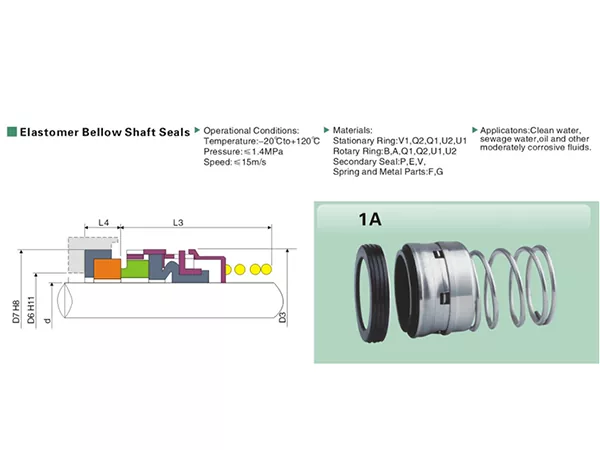

En lugar de tratar el 1A solo como un nombre de modelo, Qixing puede usar el tamaño del eje, las dimensiones D3/D6/D7 y las dimensiones axiales L3/L4 para que coincidan con el sello existente o el dibujo del equipo.

Especificaciones técnicas

¿Qué tiene de diferente el conjunto de datos 1A?

El conjunto dimensional 1A incluye D6 además de D3 y D7. Junto con d, L3 y L4, estas dimensiones proporcionan una base más detallada para la verificación de reemplazo y la coincidencia de instalación.

Una tabla de referencia métrica independiente proporciona los valores d, D3 y L3, lo que hace que el 1A sea fácil de especificar para los compradores que trabajan con tamaños de eje métricos.

Opciones de código de material

• Anillo estacionario: V1 / Q1 / Q2 / U2 / U1
• Anillo giratorio: B / A / U2 / Q2 / Q1 / U1
• Sello secundario: P/E/V
• Resorte y piezas metálicas: F / G

Las selecciones de materiales se especifican mediante códigos. Si no conoce el código requerido, proporcione el medio y las condiciones de servicio para que Qixing pueda revisar una combinación adecuada.

Revisión de solicitudes y deberes

El 1A es adecuado para agua limpia, aguas residuales, aceite y otros fluidos moderadamente corrosivos. Para medios especiales, confirme la composición química real y las condiciones de operación antes de la selección final del material.

Cuando el medio contiene sólidos, aditivos o componentes corrosivos, incluya los detalles reales del fluido y la temperatura en la consulta para que la configuración del sello pueda compararse con el trabajo real.

¿Pulgada o métrico? Cómo iniciar la solicitud de cotización

Lista de verificación de coincidencia de reemplazo

• Identifique si el sello existente fue seleccionado por un tamaño de eje en pulgadas o métrico.
• Mida el diámetro del eje d con precisión en lugar de confiar únicamente en una marca de modelo desgastada.
• Registre D3, D6 y D7 donde sea accesible.
• Registre L3 y L4 para el ajuste axial.
• Tome fotografías claras del conjunto giratorio completo y del asiento estacionario.
• Proporcionar medio, temperatura, presión y velocidad.
• Envíe cualquier código de material conocido o referencias de planos de equipos.

Nota de pedido

Para el tamaño de 1,375 pulgadas, confirme la dimensión D6 con Qixing antes de realizar el pedido.

¿Por qué elegir Qixing para 1A?

Qixing, la marca de sellos mecánicos de Ningbo Yade Fluid Connector Co., Ltd, fabrica y suministra sellos mecánicos para compradores industriales. Para el 1A, nuestra fábrica puede trabajar a partir de referencias de tamaño métrico o en pulgadas, muestras, dibujos y dimensiones de instalación medidas para respaldar proyectos OEM y de reemplazo.

El proceso de compra es sencillo: identificar el sistema de tamaño, verificar las dimensiones críticas, confirmar las condiciones de servicio y luego finalizar los requisitos de material y producción.

Preguntas frecuentes

¿Qué rango de tamaños figura para el sello mecánico de fuelle de caucho 1A?

La tabla en pulgadas va desde 0,375 pulgadas hasta 4,000 pulgadas. La tabla de referencia métrica separada enumera tamaños de eje de 14 mm a 100 mm.

¿Qué límites operativos se muestran para el 1A?

El rango de funcionamiento es de -20 °C a +120 °C, con una presión de hasta 1,4 MPa y una velocidad de deslizamiento de hasta 15 m/s.

¿Qué medios están listados?

Agua limpia, aguas residuales, aceite y otros fluidos moderadamente corrosivos.

¿Qué dimensiones se publican para los tamaños en pulgadas?

Las dimensiones clave en pulgadas incluyen d, D3, D6, D7, L3 y L4.

¿Qué proporciona la tabla de referencia métrica?

Proporciona valores de tamaño métrico, d, D3 y L3 para tamaños de referencia de 14-100 mm.

¿Puedo usar solo la tabla métrica para un pedido de reemplazo?

Es un punto de partida útil, pero las dimensiones reales de la instalación aún deben confirmarse antes de la producción.

¿Qué códigos de materiales se enumeran?

Anillo estacionario: V1/Q1/Q2/U2/U1; anillo giratorio: B/A/U2/Q2/Q1/U1; sello secundario: P/E/V; Muelle y piezas metálicas: F/G.

¿Por qué está marcada la fila de 1,375 pulgadas para su verificación?

Confirme la dimensión D6 para el tamaño de 1,375 pulgadas antes de la producción.

¿Qué debo enviar a Qixing para obtener una cotización de reemplazo?

Envíe el tamaño del eje en pulgadas o métrico, las dimensiones D3/D6/D7/L3/L4 cuando estén disponibles, el medio de funcionamiento, la temperatura, la presión, la velocidad y fotografías del sello antiguo.

¿Puede Qixing fabricar sellos 1A personalizados?

Qixing puede revisar los requisitos de OEM y reemplazo utilizando muestras, dibujos, mediciones y datos operativos.

Tabla de dimensiones en pulgadas 1A

Las dimensiones están en milímetros excepto la primera columna, que es la referencia del tamaño en pulgadas.

Nota de pedido:Confirme la dimensión D6 para el tamaño de 1,375 pulgadas antes de la producción.

Tabla de referencia métrica 1A
