Sello mecánico de fuelle de caucho 301

El sello mecánico de fuelle de caucho 301 está diseñado para tareas de circulación y agua limpia: bombas de refuerzo domésticas, bombas de irrigación pequeñas, bombas para lavavajillas y lavandería, bombas de condensado, bombas para acuarios y estanques, circuladores para piscinas. Para los fabricantes de bombas OEM que envían plataformas de bombas de eje pequeño de gran volumen, el 301 es la solución de sellado a precio mayorista que se adapta a todos los tamaños de eje de la lista de materiales sin necesidad de herramientas personalizadas.

Decodificador de código variante

Más allá de los códigos de modelo estándar, el 301 se envía en dos variantes de geometría que se distinguen por un sufijo en el número de modelo. El siguiente decodificador explica qué significa cada sufijo en la línea de pedido:

Ejemplo: el 301-15 es la variante estándar con eje de 15 mm; el 301-15P tiene el mismo tamaño de eje que la geometría del casquillo de precisión. Ambos se envían desde el mismo stock de Qixing, por lo que los compradores OEM pueden combinar códigos estándar y variantes en la misma orden de compra sin compromisos de MOQ por separado.

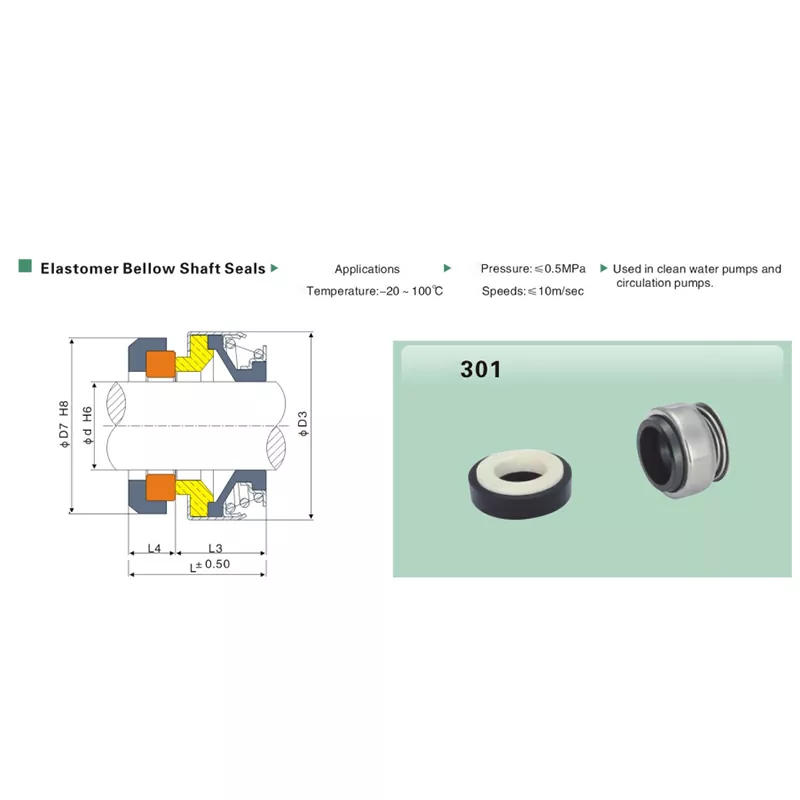

Especificaciones del sello mecánico de fuelle de caucho 301

Tabla de dimensiones: 38 tamaños estándar

Todas las dimensiones en milímetros. Observe la cobertura del tamaño del eje: se representa cada mm entero de 6 a 28 (con códigos de variante cuando corresponda), luego los incrementos cambian a pasos de 2 mm y 5 mm para tamaños más grandes donde los diámetros del eje de las bombas comerciales son en sí mismos más gruesos.

Por qué los fabricantes de bombas OEM especifican el 301

La construcción de bombas OEM es un problema de abastecimiento diferente al reemplazo de MRO. El diseñador de la bomba necesita un sello que se ajuste al diámetro exacto del eje elegido para el orificio del impulsor y el acoplamiento del motor; a menudo un tamaño inusual como 11 mm o 17 mm dictado por el resto de la lista de materiales de la bomba, no por lo que sea conveniente para el fabricante del sello. Tres cosas acerca del 301 lo convierten en la opción amigable para los OEM:

Todos los tamaños de eje comunes están disponibles

El 301 cubre 6, 8, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 22, 23, 24, 25, 26, 27, 28, 30, 32, 35, 38, 40, 45, 50, 55, 60, 65 y 70 mm como stock estándar, además de las variantes P y L en tamaños seleccionados. Mientras que otros catálogos obligan al diseñador de bombas a rediseñar el eje para adaptarlo al sello, el 301 permite que el sello se ajuste al eje.

Escalas de precios al por mayor con volumen OEM

Precio de contrato anual en las básculas de sello mecánico de fuelle de caucho 301 con volumen comprometido. Las plataformas de bombas que envían de 5000 a 50 000 unidades por año ven el costo por unidad caer en una banda que permite que el sello desaparezca en la lista de materiales general de la bomba en lugar de convertirse en una línea de pedido que necesita justificación ante el equipo de adquisiciones.

Estabilidad de la lista de materiales para programas de varios años

Qixing cuenta con un inventario 301 en los más de 38 códigos de tamaño durante todo el año y se compromete a ofrecer precios estables en la lista de materiales para plataformas OEM con contrato anual. Esto significa que no se detendrá la línea de producción cuando un solo tamaño de sello pasa a la asignación, y que no habrá cambios sorpresa en los costos entre el presupuesto y el costo real en un programa de plataforma de bombas de 36 meses.

Aplicaciones OEM atendidas

• Bombas de refuerzo domésticas: suministro de agua, circulación de tanques a presión, suministro de cocina y baño.
• Bombas de electrodomésticos: drenaje de lavavajillas, circulación de ropa, eliminación de condensado en HVAC
• Equipos para piscinas y spa: circulación de piscinas, filtración de spa, elementos decorativos de agua.
• Jardín y riego: pequeñas bombas de riego eléctricas, bombas para fuentes, bombas de refuerzo para jardín
• Acuarios y estanques: bombas de retorno para acuarios, circulación de estanques, aireación de piscifactorías
• Bombas comerciales pequeñas: calderas para máquinas de café, circuladores para máquinas expendedoras, sistemas de vapor para café expreso.
• Refrigeración industrial ligera: bombas de agua de refrigeración de eje pequeño en máquinas herramienta, equipos de soldadura y cortadoras láser.

Cómo Qixing ejecuta la producción de 301 de alto volumen

El 301 es el producto de mayor volumen en la gama de sellos mecánicos de fuelle de caucho de Qixing. Los tamaños estándar se envían en lotes de cantidades de paletas a cuentas OEM que realizan pedidos según programación mensual en lugar de órdenes de compra discretas. La producción se realiza en serie (cada tamaño de eje común se produce para pronosticar el volumen anual del contrato) y el inventario terminado se guarda en contenedores codificados por tamaño para su selección directa según la publicación programada.

Las caras se traslapan con una planitud de ≤ 0,0009 mm en mesas de luz monocromáticas y se verifican en cada lote; Los componentes del fuelle de caucho se prueban por lotes en cuanto a deformación por compresión, durómetro y alargamiento antes del ensamblaje. Cada 301 terminado se verifica con sus dimensiones en la etapa de envío y se empaqueta en cajas de cartón con etiqueta privada OEM donde la marca del comprador ha sido confirmada en el contrato.

Documentación de calidad estándar (Certificado de conformidad, registros de inspección dimensional, certificados de materiales) que se envía con cada versión. Los programas de calificación de OEM que requieren unidades de muestra adicionales, ejecuciones de pruebas de muestras testigo o validación de preproducción se cotizan como una línea separada y generalmente se liquidan entre 30 y 45 días desde el inicio.

Precios al por mayor OEM en el 301

Envíe a Qixing las especificaciones de la plataforma de la bomba (distribución del tamaño del eje por variante de modelo, volumen unitario anual, requisitos de embalaje) y el equipo OEM le devolverá una tabla de precios del contrato anual en un plazo de dos días hábiles. El sello mecánico de fuelle de caucho Qixing 301 se suministra al por mayor a fabricantes de bombas OEM en todo el mundo; cotización el mismo día, disponibilidad de paletas y precios estables en la lista de materiales para programas de 12 a 36 meses. Compre el 301 directamente desde la fábrica en China para obtener precios al por mayor en toda la gama de tamaños.
