1 sello mecánico de fuelle de goma.

La familia Modelo 1 está disponible en tamaños de fracciones de pulgada desde 5/8 pulg. hasta 3 pulg., con referencias dimensionales para d, D3, D7, L3 y L4. Para proyectos de reemplazo, estas dimensiones son más útiles que el nombre del modelo solo porque el tamaño correcto del eje también debe coincidir con el espacio de instalación radial y axial disponible.

Esto hace que el Modelo 1 sea especialmente práctico para proyectos de sustitución. Los distribuidores y equipos de mantenimiento pueden identificar el tamaño más cercano, comparar D3/D7 y L3/L4 con el sello anterior y luego confirmar el medio de trabajo y las condiciones operativas antes de la producción.

Especificaciones técnicas

Detalles de diseño e instalación

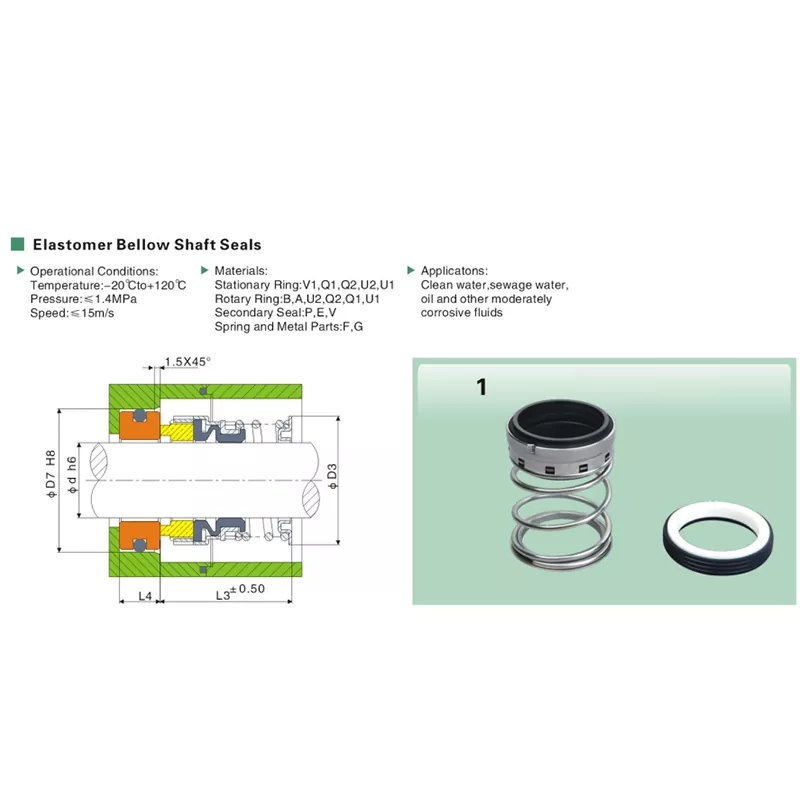

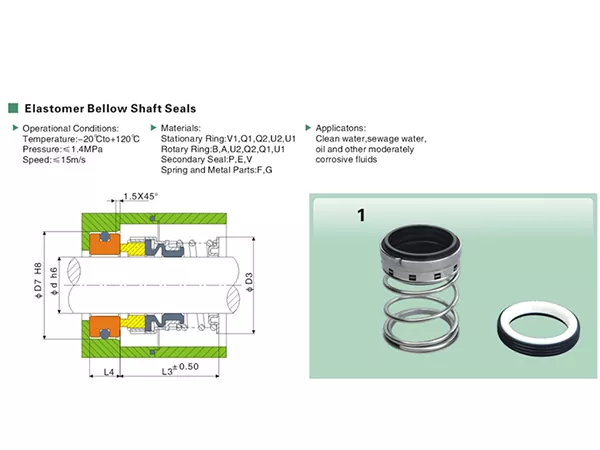

El Modelo 1 utiliza un conjunto giratorio de fuelle de elastómero, un resorte helicoidal y un asiento estacionario. Las dimensiones clave de instalación incluyen D3, D7, L3 y L4, junto con una referencia de chaflán de 1,5 × 45°. Confirmar estas dimensiones antes de realizar el pedido ayuda a reducir las discrepancias en los reemplazos y los retrabajos de instalación.

Códigos de materiales: utilice el medio para impulsar la elección

Las opciones de materiales se identifican mediante códigos de selección. Utilice el código requerido cuando ya lo conozca o proporcione el medio de trabajo y las condiciones operativas para que Qixing pueda revisar una combinación de materiales adecuada.

• Anillo estacionario: V1 / Q1 / Q2 / U2 / U1
• Anillo giratorio: B / A / U2 / Q2 / Q1 / U1
• Sello secundario: P/E/V
• Resorte y piezas metálicas: F / G

Para cotización, los compradores que ya conocen el código requerido pueden enviarlo directamente. Si se desconoce el código, Qixing puede revisar el fluido y las condiciones operativas antes de confirmar la combinación final de materiales.

Notas de aplicación

El sello mecánico de fuelle de caucho 1 es adecuado para agua limpia, aguas residuales, aceite y otros fluidos moderadamente corrosivos. La compatibilidad real aún debe verificarse con el contenido de sólidos, los aditivos, la concentración y la temperatura porque estas condiciones pueden variar significativamente entre aplicaciones.

Para aplicaciones fuera de los medios enumerados, o cerca de los límites de temperatura o presión establecidos, envíe el medio real y las condiciones de servicio con la solicitud de presupuesto para que se pueda verificar la selección del material antes de la producción.

Coincidencia de reemplazo: Mida antes de desechar el sello antiguo

• Registre el diámetro del eje d y el tamaño en fracciones de pulgada, si se conoce.
• Mida D3 y D7 para comprobar la envolvente de instalación radial.
• Mida L3 y L4 para comprobar el espacio de instalación axial.
• Fotografíe el conjunto giratorio completo y el asiento estacionario por separado.
• Registre el medio de trabajo, la temperatura, la presión y la velocidad del eje.
• Enviar cualquier marca de modelo visible o código de material junto con las medidas.

Cómo maneja Qixing una solicitud de cotización para el Modelo 1

¿Por qué elegir Qixing?

Qixing, la marca de sellos mecánicos de Ningbo Yade Fluid Connector Co., Ltd, fabrica y suministra sellos mecánicos para compradores industriales. Para la serie Modelo 1, nuestra fábrica puede trabajar a partir de referencias de tamaño, dimensiones, muestras o dibujos antiguos y combinar esa información con las condiciones operativas reales antes de la cotización.

Esto es especialmente útil para proyectos de reemplazo donde el marcado del modelo antiguo está incompleto. Qixing puede utilizar información dimensional y de aplicación para admitir coincidencias personalizadas sin pretender una intercambiabilidad universal.

Preguntas frecuentes

¿Qué tamaños se enumeran para el sello mecánico de fuelle de caucho 1?

Los tamaños disponibles van desde 5/8 pulg. hasta 3 pulg., correspondientes a diámetros de eje de 15,875 mm a 76,2 mm.

¿Cuáles son los límites operativos del sello Modelo 1?

El rango de funcionamiento es de -20 °C a +120 °C, con una presión de hasta 1,4 MPa y una velocidad de deslizamiento de hasta 15 m/s.

¿Qué medios se enumeran para el Modelo 1?

Agua limpia, aguas residuales, aceite y otros fluidos moderadamente corrosivos.

¿Qué dimensiones debo verificar para un reemplazo?

Las dimensiones clave de reemplazo incluyen d, D3, D7, L3 y L4. Compare estos valores con la instalación existente antes de realizar el pedido.

¿Puedo realizar un pedido utilizando solo el diámetro del eje?

El diámetro del eje identifica el rango de tamaño, pero también se deben verificar D3, D7, L3 y L4 para un proyecto de reemplazo.

¿Qué opciones de materiales están disponibles?

Las selecciones de materiales disponibles se especifican mediante códigos para el anillo estacionario, el anillo giratorio, el sello secundario, el resorte y las piezas metálicas. Póngase en contacto con Qixing si necesita ayuda para confirmar la combinación adecuada.

¿Puede Qixing fabricar un reemplazo a partir de una muestra?

Qixing puede revisar una muestra, un dibujo, fotografías y dimensiones junto con las condiciones operativas para una combinación personalizada.

¿Este sello es adecuado para algún químico corrosivo?

Para servicio corrosivo, proporcione las condiciones químicas y operativas reales para que la combinación de materiales pueda revisarse antes de la producción.

¿Qué debo incluir en una solicitud de cotización?

Envíe el tamaño del eje, las dimensiones D3/D7/L3/L4, el medio, la temperatura, la presión, la velocidad y cualquier fotografía de sello antiguo o marca de modelo.

¿Qixing admite pedidos OEM?

Sí. Qixing puede revisar los requisitos de OEM y reemplazo según dimensiones, muestras, dibujos y datos operativos.

Tabla de dimensiones del modelo 1

Las dimensiones se muestran en milímetros. Los nombres de los modelos a continuación utilizan la designación Modelo 1 orientado a Qixing.
