Sello mecánico de fuelle de caucho 2100

Para bombas de procesos industriales, patines de transferencia de químicos de presión media y servicios públicos de refinería, donde un diseño de fuelle de caucho de un solo resorte todavía tiene sentido comercial pero la bomba funciona más duro que las condiciones del catálogo, el sello mecánico de fuelle de caucho 2100 es la opción de actualización. Compre directamente desde la fábrica de Qixing en China: cotización el mismo día, precio de fábrica, OEM y suministro mayorista en todo el mundo.

Dónde se ubica el 2100 en la familia de fuelles de caucho

La selección del sello mecánico se vuelve obvia una vez que se traza el punto de trabajo en un mapa de presión-velocidad. La siguiente tabla muestra la familia de sellos mecánicos de fuelle de caucho en zonas: servicio liviano, uso general, estándar industrial, uso industrial pesado y servicio severo. El 2100 ocupa la zona industrial pesada:

Dos notas de lectura. En primer lugar, las zonas se superponen en aplicaciones reales: un sello de estándar industrial podría ejecutar un trabajo de 1,5 MPa a 8 m/s, pero se especifica de manera más conservadora en el 2100 de uso industrial pesado. En segundo lugar, el límite entre servicio industrial pesado y servicio severo es también el límite entre la construcción de fuelle de caucho de un solo resorte y la construcción de múltiples resortes; Por encima de 1,8 MPa o 15 m/s, Qixing recomienda pasar a la familia de resortes múltiples 891 en lugar de llevar un diseño de fuelle de caucho más allá de sus límites de diseño.

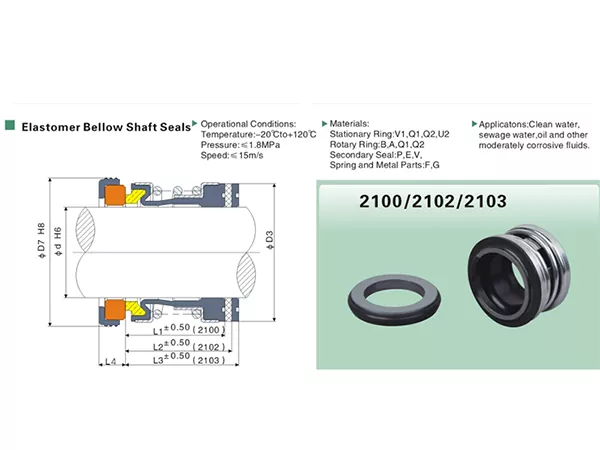

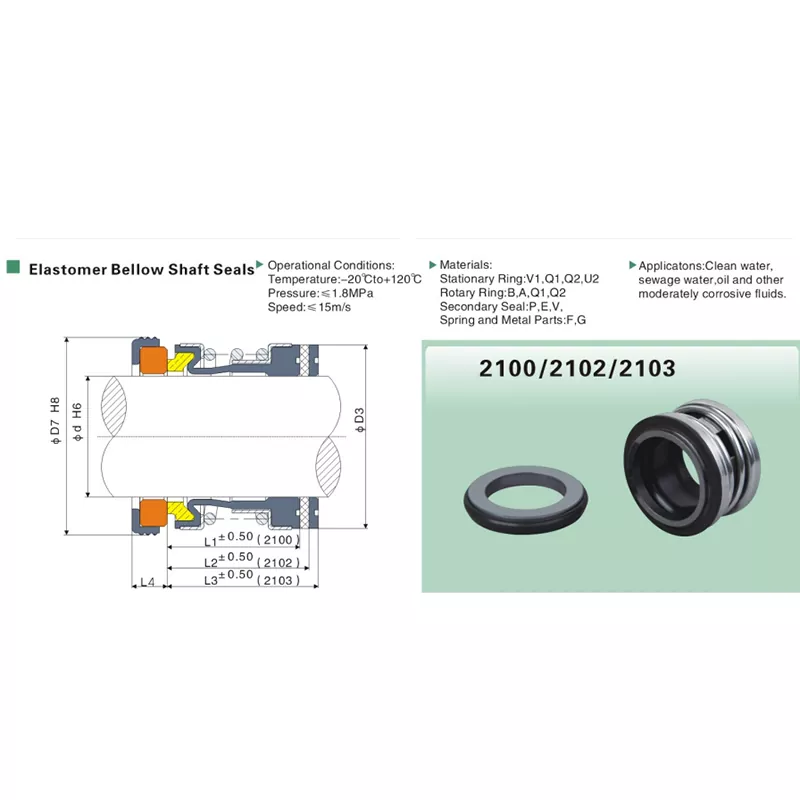

Especificaciones del sello mecánico de fuelle de caucho 2100

Tabla de dimensiones

Todas las dimensiones en milímetros. El 2100 se suministra en tamaños métricos de 10 mm a 100 mm como inventario de catálogo estándar. Los tamaños fraccionarios imperiales de 3/8 de pulgada a 4 pulgadas están disponibles a pedido; el plazo de entrega típico es de 15 a 25 días para tamaños no almacenados.

Modos de falla comunes en las direcciones 2100

Cuatro modos de falla explican casi todas las fallas prematuras de los sellos mecánicos de fuelle de caucho estándar cuando se empujan más allá de su envoltura fotovoltaica diseñada. El 2100 está diseñado en torno a cada uno de:

Modo de falla: extrusión de fuelle bajo presión

Causa principal:Los fuelles de elastómero comprimidos contra el manguito del eje se introducen en el espacio de funcionamiento y se rompen, provocando fugas inmediatas. Común a presiones superiores a 1,0 MPa con fuelles estándar de NBR o EPDM.

Cómo lo aborda el 2100:El perfil del fuelle 2100 está reforzado en el hombro de alta tensión y el compuesto FKM se ofrece como estándar para presiones superiores a 1,2 MPa. La geometría del fuelle distribuye la carga de presión en lugar de concentrarla en la línea de unión.

Modo de falla: Cara sobrecalentada a alta velocidad

Causa principal:Las caras de carbono y cerámica generan calor por fricción en proporción al producto fotovoltaico. Por encima de una velocidad del eje de 13 m/s, los pares de caras estándar superan la capacidad de disipación de calor de la cámara de sellado y las caras se vidrian o se agrietan.

Cómo lo aborda el 2100:El 2100 se envía con pares de caras SiC/SiC o TC/SiC como estándar en lugar de Cerámica/Carbono. El carburo de silicio y el carburo de tungsteno disipan el calor aproximadamente de 5 a 10 veces más rápido que la cerámica, manteniendo la interfaz de la cara dentro de la tolerancia térmica hasta la envolvente de 15 m/s.

Modo de falla: fatiga del resorte bajo presión cíclica

Causa principal:Los resortes helicoidales de acero inoxidable en sellos de fuelle de caucho estándar están dimensionados para aproximadamente 10 millones de ciclos a la presión de diseño. Las bombas que funcionan entre 1,5 y 1,8 MPa con frecuentes ciclos de arranque y parada fatigan el resorte antes de que se desgasten las caras.

Cómo lo aborda el 2100:El Qixing 2100 utiliza múltiples resortes (no un solo resorte helicoidal) dimensionados para la envoltura fotovoltaica superior, distribuyendo la carga y extendiendo la vida útil a la fatiga típicamente a 30 millones de ciclos. Las opciones de resorte SS316 y Hastelloy están disponibles para servicios químicos y de cloruro.

Modo de falla: el collarín de transmisión se desliza en la camisa del eje

Causa principal:el propio fuelle de goma impulsa la cara giratoria a través de un ajuste de interferencia en el manguito. Bajo un par elevado (alta presión × velocidad del eje), la goma se desliza sobre el manguito, la cara pierde el impulso rotacional y el sello se abre.

Cómo lo aborda el 2100:El collarín de accionamiento 2100 se retiene mecánicamente contra el manguito con una llave de acoplamiento positivo, sin depender únicamente de la fricción del caucho. El deslizamiento se elimina independientemente de las condiciones operativas dentro de la envolvente fotovoltaica nominal.

Industrias y aplicaciones por gravedad del servicio

Servicio moderadamente exigente

Bombas de transferencia y refuerzo industriales en tratamiento de agua, servicios químicos ligeros, procesamiento de alimentos y bebidas, circuitos CIP farmacéuticos y salas de plantas de HVAC donde los sellos de fuelle de caucho estándar se empujan cerca del techo fotovoltaico.

Servicio exigente

Bombas de servicios públicos de refinería (agua de refrigeración, transferencia de agua amarga), bombas de pulpa y papel, transferencia de lodos de minería con TSS hasta 1%, bombas de refrigeración de agua de mar y transferencia industrial resistente a químicos en concentraciones moderadas.

Servicio de construcción de bombas OEM

Suministro al por mayor de sellos mecánicos de fuelle de caucho 2100 a plataformas de bombas OEM donde la función de la bomba de diseño se encuentra dentro de la zona PV 2100 y el comprador desea un contrato de suministro con marca privada o sin marca a un precio por volumen anual.

Cómo Qixing construye el 2100 para la envolvente fotovoltaica superior

Tres decisiones de producción separan al Qixing 2100 de un sello mecánico de fuelle de caucho genérico con las mismas dimensiones nominales. En primer lugar, la metalurgia de resortes se adapta a las condiciones operativas del pedido: SS304 para agua y servicio suave, SS316 para exposición a cloruro, Hastelloy C para servicio químico. Las cargas de los resortes se verifican por lote con respecto al calibre maestro en el paso de inspección dimensional.

En segundo lugar, el material de la cara se inclina hacia los emparejamientos duros como valor predeterminado en lugar de actualización. Mientras que los sellos de fuelle de caucho de uso general envían Cerámica/Carbono, el Qixing 2100 envía SiC/SiC o TC/SiC a menos que el comprador especifique la combinación suave; los valores predeterminados más duros son los que transportan el sello a través de la envoltura fotovoltaica superior. La planitud de la cara se traslapa a ≤ 0,0009 mm y se verifica ópticamente antes del montaje.

En tercer lugar, cada 2100 completado se somete a una prueba dinámica a 1,5 veces la presión nominal con agua durante dos minutos antes del embalaje, y el resultado de la prueba se registra con el número de serie de la unidad. El certificado de conformidad, los certificados de materiales y los informes de inspección dimensional se incluyen con el envío sin costo adicional para pedidos OEM y de calificación.

Compre el Qixing 2100 directo

Envíe Qixing el punto de trabajo de la bomba (presión, velocidad del eje, medio, diámetro del eje, temperatura) y el equipo de ingeniería de aplicaciones confirmará si el sello mecánico de fuelle de caucho 2100 coincide correctamente con la zona fotovoltaica antes de la cotización. Los tamaños en existencia se envían en 3 a 7 días; Configuraciones personalizadas OEM en 15 a 25 días. Cotización de fábrica el mismo día, precios mayoristas y OEM, documentación de trazabilidad completa. Póngase en contacto con Qixing para comprar el 2100 directamente desde la fábrica en China.
