Sello mecánico de cartucho 103U

Las especificaciones del producto le dan al sello mecánico de cartucho 103U una identidad estructural más clara que una lista genérica de sello de cartucho: describe el sello como de montaje interno, flujo interno, desequilibrado e impulsado por un solo resorte. Esa combinación es útil para los compradores porque ofrece cuatro puntos de control concretos al reemplazar un sello existente: dirección de instalación, disposición del flujo, tipo de equilibrio y disposición del resorte.

En lugar de elegir únicamente por el diámetro del eje, un equipo de mantenimiento o compras debe confirmar que el conjunto existente sigue el mismo diseño básico y luego comparar las dimensiones críticas de instalación. Esto es especialmente importante cuando el sello antiguo no tiene marcas legibles o cuando se utilizan varios conjuntos de cartuchos visualmente similares en la misma planta.

103U de un vistazo

Una mejor manera de seleccionar el 103U: comience con el riesgo de falla

Medios: Lea atentamente las especificaciones del producto.

Los medios adecuados incluyen aguas residuales, ácidos, agua de mar y otros líquidos corrosivos neutros que contienen partículas. Para servicio con ácido, servicio con agua de mar o líquidos con sólidos, confirme la concentración real, las características de las partículas y los materiales de sellado seleccionados antes de la producción.

Para una selección precisa, convierta una descripción amplia del medio en datos operativos reales en lugar de tratar "ácido" o "aguas residuales" como una tarea fija.

103U vs 104U: por qué los números de modelo no deben considerarse intercambiables

Los modelos 103U y 104U tienen muchos valores de eje y diámetro similares, pero la longitud total de instalación L difiere para varios tamaños. Por ejemplo, 103U-16 usa L = 52 mm mientras que 104U-16 usa L = 49 mm; 103U-20 usa L = 58 mm mientras que 104U-20 usa L = 54 mm.

Esa pequeña diferencia es exactamente el tipo de detalle que puede convertir un reemplazo del "mismo tamaño" en un problema de ajuste. Si un comprador decide entre 103U y 104U, compare el dibujo completo y las dimensiones de instalación en lugar de confiar en el diámetro del eje o la similitud visual.

Para equipos de mantenimiento: cinco medidas a tomar antes de quitar el sello antiguo

• Diámetro del eje d.
• Diámetros exteriores primarios D3 y D4.
• Diámetros de instalación D6 y D7.
• Longitud total instalada L.
• Longitud de referencia axial L3, más L4-L8 cuando sea posible.

Estas medidas no reemplazan el dibujo completo, pero crean un punto de partida mucho más sólido para la comparación de fábrica que el nombre del modelo por sí solo. Se deben tomar fotografías antes del desmontaje si la disposición de la instalación puede resultar difícil de reconstruir más adelante.

Personalización de fábrica: de qué puede funcionar Qixing

Qixing es un fabricante y una fábrica, por lo que la página del producto debe guiar al comprador hacia información de producción utilizable. Para tamaño estándar enviar modelo 103U y diámetro de eje. Para reemplazo o trabajo OEM, enviar también el plano, dimensiones principales, medio, temperatura, presión y velocidad. Si ya se quitó el sello, fotografías claras del ensamblaje y del asiento estacionario pueden ayudar en el proceso de coincidencia.

Personalizar no tiene por qué significar un diseño de sello completamente nuevo. En muchas consultas B2B, la personalización comienza con la confirmación del tamaño correcto, las condiciones de trabajo y la configuración del material del equipo del comprador.

Cuándo preguntarle a Qixing antes de realizar un pedido

• El fluido de trabajo es más corrosivo de lo que sugiere la descripción de las especificaciones del producto.
• El líquido contiene sólidos o gránulos y el estado de las partículas es incierto.
• La temperatura de funcionamiento es cercana a los 180°C.
• La velocidad es cercana a las 3000 r/min.
• El sello antiguo se parece al 103U, pero falta la marca del modelo.
• El tamaño del eje coincide pero una o más dimensiones de instalación no.
• Está reemplazando 104U u otra serie cercana por 103U.

Preguntas frecuentes

¿Cuál es el rango de tamaños del sello mecánico de cartucho 103U?

Las especificaciones del producto enumeran diámetros de eje de 16 mm a 120 mm.

¿Qué tipo de diseño es el 103U?

El 103U es un sello desequilibrado, de flujo interno y montado internamente impulsado por un solo resorte.

¿Qué límites de trabajo se enumeran?

Las especificaciones del producto enumeran una temperatura del medio de -20 °C a +180 °C, una presión del medio de hasta 1,0 MPa y una velocidad de rotación de hasta 3000 r/min.

¿Qué medios están listados para el 103U?

Los medios adecuados incluyen aguas residuales, ácidos, agua de mar y otros líquidos corrosivos neutros que contienen partículas. Se debe verificar la compatibilidad final del material con el fluido real.

¿Puedo realizar pedidos solo por diámetro de eje?

Para un pedido repetido con un dibujo confirmado, el diámetro del eje puede identificar el tamaño. Para trabajos de reemplazo, Qixing recomienda verificar también las dimensiones de instalación.

¿Es 103U intercambiable con 104U?

No asuma intercambiabilidad directa. Las tablas suministradas muestran diferentes longitudes totales para varios modelos del mismo tamaño de eje.

¿Qué debo enviar si no conozco el modelo antiguo?

Enviar diámetro del eje, dimensiones principales de instalación, fotografías del sello y asiento estacionario y las condiciones de operación.

¿Puede Qixing crear una solución 103U personalizada?

Qixing puede revisar el tamaño, las dimensiones y los requisitos operativos para hacer coincidir la fábrica. Cualquier requisito dimensional o material no estándar debe confirmarse caso por caso.

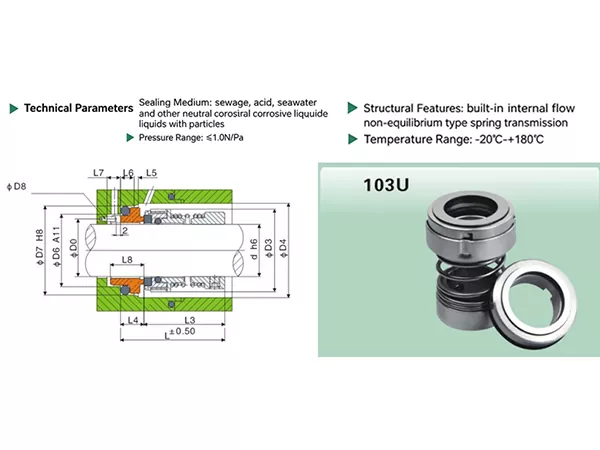

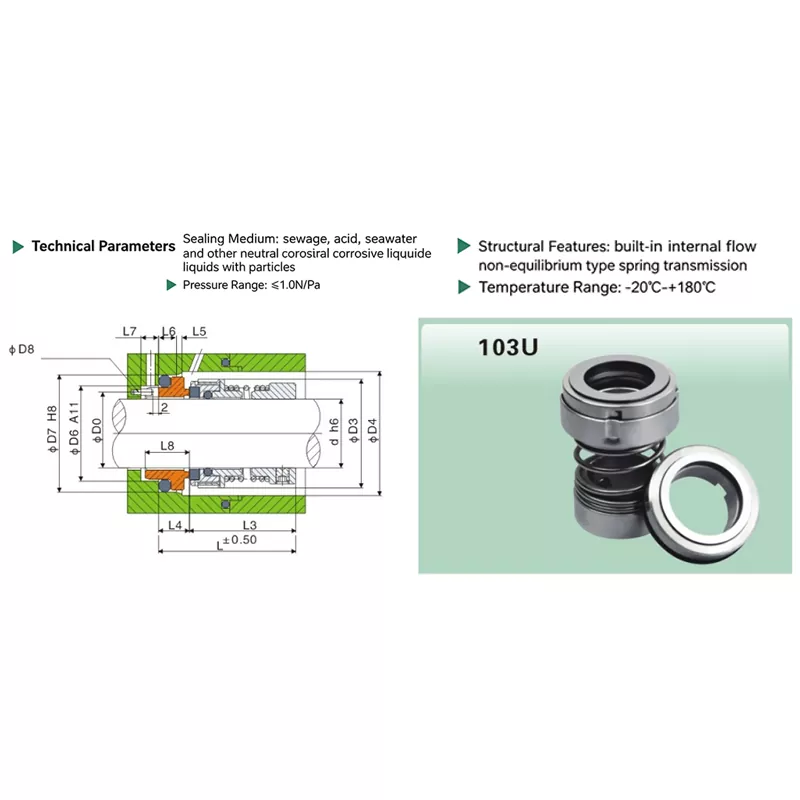

Tabla de dimensiones 103U

Las dimensiones se muestran en milímetros. Los nombres de los modelos a continuación utilizan la designación 103U orientada a Qixing.
