Sello mecánico de cartucho 502

La serie 502 tiene una amplia gama de tamaños y varias dimensiones de instalación que cambian a lo largo de la gama. Eso lo convierte en un producto en el que "502 + diámetro del eje" es un buen punto de partida, pero no siempre suficiente para realizar un pedido de reemplazo seguro. El dibujo técnico separa los tamaños de eje de 14-68 mm y 70-100 mm en el área de instalación, por lo que es importante hacer coincidir la envoltura del sello existente.

Para Qixing, esto crea un flujo de trabajo de compra práctico: primero identifique el tamaño 502, luego verifique las dimensiones del asiento estacionario, el eje y la carcasa, y finalmente confirme el fluido, la presión, la temperatura y la velocidad antes de la producción.

Qué hace que la serie 502 sea distintiva

• Amplia cobertura de eje de 14 mm a 100 mm.
• Rango de funcionamiento: -20°C a +120°C, presión hasta 2,5 MPa y velocidad de deslizamiento hasta 15 m/s.
• Asiento estacionario estándar listado como BO; BP figura como alternativa.

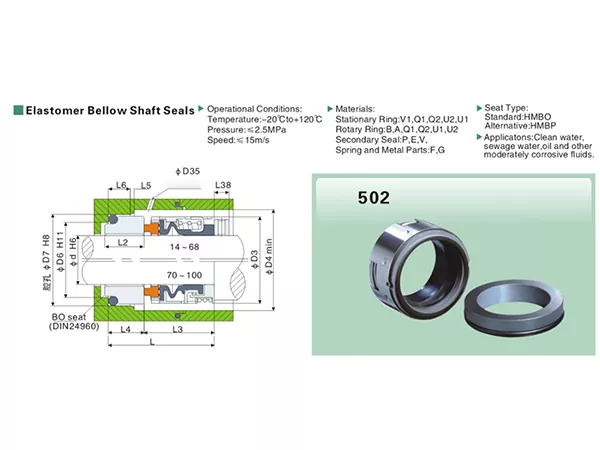

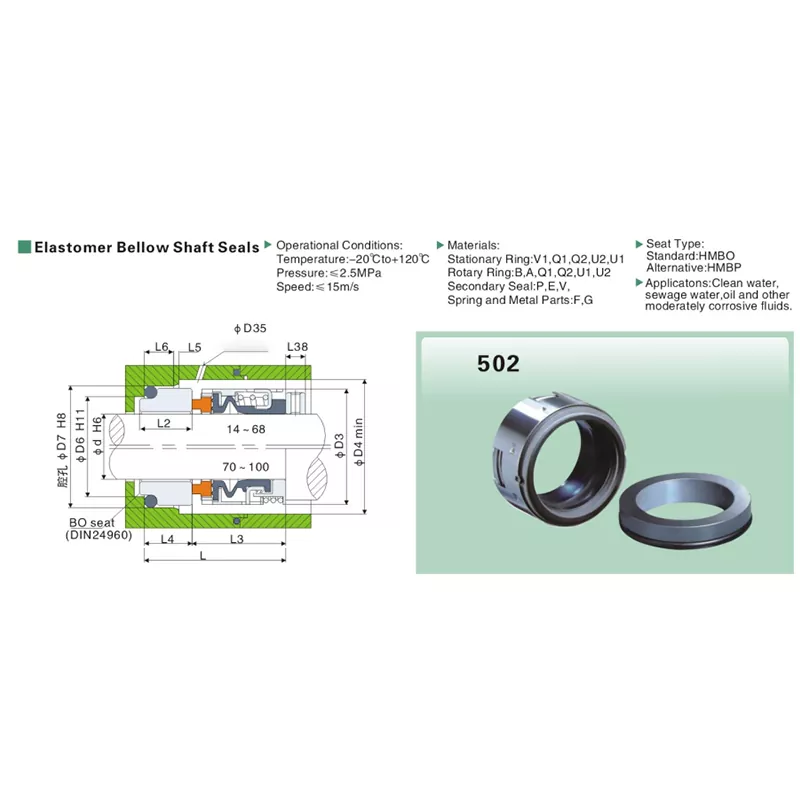

• El dibujo técnico identifica el asiento BO con notación DIN24960.
• El dibujo incluye un puerto de lavado/enfriamiento en el área de la carcasa.
• The 502 is presented by Qixing as a 502 Cartridge Mechanical Seal and uses an elastomer-bellow sealing structure.
• Se proporcionan opciones de código de materiales para anillos estacionarios, anillos giratorios, sellos secundarios, resortes y piezas metálicas.

502 de un vistazo

¿Asiento BO o asiento BP?

Las especificaciones técnicas enumeran BO como asiento estándar y BP como alternativa. También marca el asiento BO con una referencia DIN24960 en el dibujo. Sin embargo, las especificaciones del producto no explican una diferencia de rendimiento entre BO y BP. Para un pedido de reemplazo, el enfoque más seguro es identificar el asiento utilizado en la instalación existente y confirmar las dimensiones relevantes en lugar de tratar los dos códigos como automáticamente intercambiables.

Una mejor manera de igualar un reemplazo 502

Selección de fluidos: lea atentamente la línea de aplicación

Las especificaciones del producto enumeran agua limpia, aguas residuales, aceite y otros fluidos moderadamente corrosivos. Esto es útil para el filtrado inicial, pero no es una declaración universal de compatibilidad química. Las aguas residuales pueden contener sólidos en suspensión, los aceites pueden contener aditivos y los líquidos corrosivos varían mucho en concentración y temperatura.

Por esta razón, Qixing debe confirmar el medio real antes de seleccionar los códigos de material de la cara y del sello secundario. Esto es especialmente importante cuando la aplicación es más agresiva que la frase "moderadamente corrosiva" de las especificaciones del producto.

Opciones de código de material

Las especificaciones técnicas ofrecen opciones de materiales únicamente como códigos. Esta página de producto mantiene esos códigos sin inventar nombres de materiales no compatibles:

• Anillo estacionario: V1 / Q1 / Q2 / U2 / U1
• Anillo giratorio: B / A / Q1 / Q2 / U1 / U2
• Sello secundario: P/E/V
• Resorte y piezas metálicas: F / G

Qué medir antes de quitar el sello antiguo

Si el 502 se obtiene como reemplazo, los equipos de mantenimiento pueden ahorrar tiempo registrando algunas dimensiones antes de desechar el conjunto anterior. Primero mida el diámetro del eje, luego registre el diámetro exterior del asiento y la longitud de instalación axial. Si es posible, tenga en cuenta también la disposición del puerto de lavado/enfriamiento que se muestra en el dibujo técnico.

• Diámetro del eje d
• Diámetros de asiento y carcasa D3 / D4 / D6 / D7
• Longitudes totales y de trabajo L / L3 / L4
• Dimensiones axiales secundarias L5 / L6 / L2 / L38
• Estilo de asiento existente y marca de modelo visible
• Fotografías claras del montaje completo y del asiento estacionario.

Por qué elegir Qixing para el 502

Qixing, la marca de sellos mecánicos de Ningbo Yade Fluid Connector Co., Ltd, fabrica y suministra sellos mecánicos para compradores industriales. Para la serie 502, podemos revisar el modelo, el tamaño del eje, las dimensiones, los requisitos del asiento y las condiciones de servicio juntos antes de realizar la cotización, lo cual es más útil que cotizar solo a partir del número de modelo.

Para proyectos OEM y de reemplazo, la selección personalizada puede basarse en dibujos, muestras existentes, medidas dimensionales o datos operativos. Los requisitos específicos de capacidad de producción, certificación o entrega se pueden confirmar por separado para el proyecto en lugar de asumirse en la página del producto.

Preguntas frecuentes

¿Qué tamaños de eje están disponibles para la serie 502?

Las especificaciones del producto enumeran 502 tamaños desde 14 mm hasta 100 mm de diámetro de eje.

¿Qué límites operativos se muestran para el 502?

El rango de funcionamiento es de -20 °C a +120 °C, presión de hasta 2,5 MPa y velocidad de deslizamiento de hasta 15 m/s.

¿Qué asiento fijo es estándar?

BO figura como asiento estándar, mientras que BP figura como alternativa.

¿Las especificaciones del producto hacen referencia a DIN24960?

Sí. En el dibujo técnico se etiqueta el asiento BO con la referencia DIN24960.

¿Qué fluidos están listados para el 502?

Se enumeran agua limpia, aguas residuales, aceite y otros fluidos moderadamente corrosivos.

¿El 502 es un sello de cartucho o un sello de fuelle de elastómero?

Qixing presenta este producto como sello mecánico de cartucho 502. Su estructura de sellado de fuelle de elastómero debe coincidir con las dimensiones y condiciones de funcionamiento antes de realizar el pedido.

¿Puedo realizar pedidos solo por diámetro de eje?

El diámetro del eje es el primer punto de selección, pero también se deben verificar el estilo del asiento y las dimensiones de instalación para realizar trabajos de reemplazo.

¿Qué debo enviar para una cotización de reemplazo?

Envíe el modelo existente, tamaño del eje, estilo del asiento, dimensiones de instalación, medio, presión, temperatura, velocidad y fotografías claras si están disponibles.

¿Puede Qixing personalizar el sello 502?

Qixing puede admitir coincidencias personalizadas basadas en dimensiones, muestras y datos operativos. Cualquier configuración no estándar deberá confirmarse caso por caso.

¿BO y BP son automáticamente intercambiables?

BO es el asiento estándar y BP es una alternativa. Confirme las dimensiones y los requisitos de instalación antes de tratar las opciones de asiento como intercambiables.

502 Tabla de dimensiones

Las dimensiones se muestran en milímetros. Los nombres de los modelos a continuación utilizan la designación 502 orientada a Qixing.
