Sello mecánico de cartucho 104U

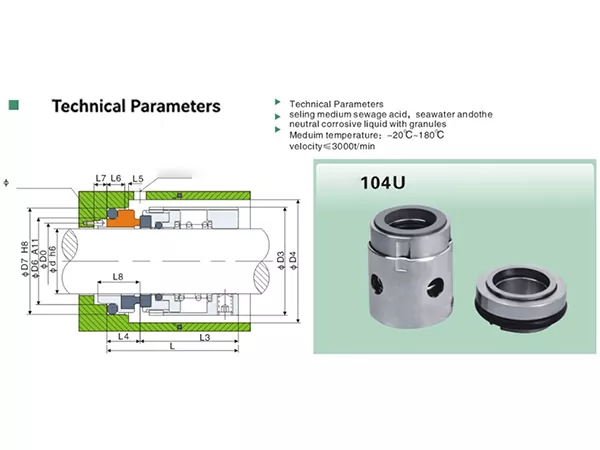

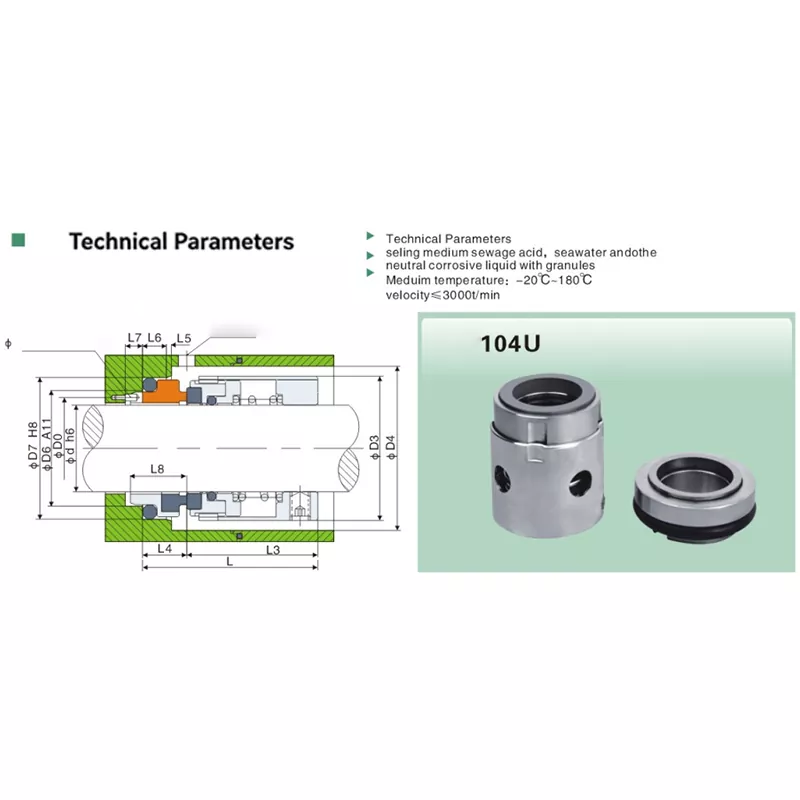

El dibujo técnico muestra un conjunto de sello integrado con un asiento estacionario separado, un puerto de lavado/enfriamiento y una ubicación de pasador antirotación. Para el reemplazo o la selección de equipos nuevos, se deben verificar el tamaño del eje y las dimensiones de instalación junto con el medio real y las condiciones de operación.

Características clave

• Diseño de sello mecánico de cartucho 104U para un montaje simplificado.
• Rango de diámetro de eje disponible: 16-120 mm.
• Temperatura de funcionamiento indicada: -20 °C a +180 °C.
• Presión de funcionamiento indicada: 0-1,0 MPa.
• Velocidad de rotación indicada: hasta 3000 r/min.
• El dibujo técnico incluye un puerto de lavado/enfriamiento.
• El dibujo técnico identifica la posición de un pasador antirotación, marcado como suministrado por el propio fabricante en las especificaciones del producto.
• Amplia gama dimensional para reemplazo industrial y adaptación de equipos.
• Qixing puede admitir una selección personalizada basada en el tamaño del eje, las dimensiones, el medio y los datos operativos.

Especificaciones técnicas

Aplicaciones

Las especificaciones del producto dan una descripción amplia del medio. El texto chino enumera agua, agua de mar, ácido, álcali y benceno, mientras que la nota en inglés también se refiere a aguas residuales, agua de mar y líquido corrosivo neutro con gránulos. Debido a que las dos líneas del lenguaje no están completamente alineadas, se debe confirmar la composición real del fluido antes de la selección final del material.

• Servicio de agua y agua de mar.
• Aguas residuales o líquidos que contengan gránulos, cuando sean compatibles con la configuración de sello seleccionada.
• Acid or alkali service after material compatibility confirmation
• Otros líquidos industriales dentro del rango de temperatura, presión y velocidad indicados.

Consideraciones de diseño y selección

El 104U debe seleccionarse por algo más que el número de modelo por sí solo. La tabla de dimensiones incluye d, D3, D4, D6, D7, D8, Do, L, L3, L4, L5, L6, L7 y L8. Para trabajos de reemplazo, compare estas dimensiones con la instalación existente antes de confirmar el tamaño.

El dibujo técnico muestra una conexión de lavado/refrigeración. Si el equipo utiliza lavado o enfriamiento externo, confirme la disposición de los puertos y el espacio de instalación circundante durante la selección. El dibujo también marca una posición del pasador antirrotación y señala que el pasador es proporcionado por el propio usuario.

Las especificaciones del producto indican una velocidad máxima de 3000 r/min, una temperatura de hasta 180 °C y una presión de hasta 1,0 MPa. La idoneidad real puede depender del fluido, la combinación de materiales, el contenido de sólidos y las condiciones del equipo, por lo que las aplicaciones cercanas a estos límites deben revisarse con datos operativos completos.

Reemplazo y equiparación de adquisiciones

Para obtener un sello mecánico de cartucho 104U de reemplazo, envíe a Qixing la referencia del modelo existente, el diámetro del eje y las dimensiones de instalación disponibles. Las fotografías del conjunto del cartucho, el asiento estacionario, la conexión de lavado y la instalación del equipo también pueden ayudar a comparar el modelo.

La similitud del modelo no garantiza automáticamente la intercambiabilidad directa. Una coincidencia más confiable debería comparar las dimensiones críticas y las condiciones operativas que se muestran en esta página antes de la producción o el envío.

Cómo realizar un pedido/información de selección

• Diámetro de eje requerido (d).
• Tamaño 104U existente o modelo de sello antiguo, si está disponible.
• Medio de trabajo y si hay sólidos/gránulos presentes.
• Temperatura de funcionamiento.
• Presión de funcionamiento.
• Velocidad de rotación.
• Dimensiones clave de instalación del sello o equipo existente.
• Requisitos de conexión de lavado/enfriamiento.
• Fotos o dibujos para reemplazo a juego cuando el modelo original sea incierto.

¿Por qué elegir Qixing como su fabricante de 104U?

Qixing, la marca de sellos mecánicos de Ningbo Yade Fluid Connector Co., Ltd, suministra el sello mecánico de cartucho 104U desde una perspectiva de fabricante y fábrica. Podemos respaldar la combinación de productos personalizados revisando el tamaño del eje, los requisitos dimensionales, el medio y las condiciones operativas antes de la cotización.

Para proyectos OEM, de reemplazo y de abastecimiento industrial, Qixing puede trabajar a partir de referencias de modelos, dibujos, dimensiones o información de muestras existentes para ayudar a definir la configuración 104U requerida. Los requisitos específicos de capacidad de producción, certificación y entrega se pueden confirmar por separado según el proyecto.

Preguntas frecuentes

¿Qué tamaños están disponibles para el Sello Mecánico de Cartucho 104U?

Las especificaciones del producto enumeran tamaños de eje de 16 mm a 120 mm.

¿Cuál es el rango de temperatura de funcionamiento?

Las especificaciones del producto indican un rango de temperatura media de -20°C a +180°C.

¿Qué presión puede soportar el 104U?

El rango de presión de funcionamiento es de 0 a 1,0 MPa.

¿Cuál es la velocidad máxima de rotación?

Las especificaciones del producto indican una velocidad máxima de 3000 r/min.

¿El 104U incluye una conexión de lavado o enfriamiento?

El dibujo técnico muestra un puerto de lavado/enfriamiento. La disposición de conexión requerida debe confirmarse con la instalación del equipo.

¿Qué medios están listados para el 104U?

Los medios aplicables incluyen agua, agua de mar, ácido, álcali y benceno, así como aguas residuales/agua de mar y líquidos corrosivos neutros que contienen gránulos. Confirme la compatibilidad del material para el fluido real y las condiciones de operación.

¿Puede Qixing fabricar un 104U de reemplazo basado en mi sello anterior?

Qixing puede revisar el modelo de sello antiguo, las dimensiones, las fotografías y los datos operativos para compararlos. Se recomienda la confirmación dimensional antes de tratar un reemplazo como intercambiable.

¿Qué dimensiones debo proporcionar para un reemplazo?

Comience con el diámetro del eje d y, cuando sea posible, proporcione D3, D4, D6, D7, D8, Do, L, L3, L4, L5, L6, L7 y L8.

¿Se suministra el pasador antirotación con la junta?

En el dibujo técnico se indica que el perno antirotación es suministrado por el propio fabricante. Confirme el volumen de suministro final al realizar el pedido.

¿Puede Qixing proporcionar sellos 104U personalizados?

Qixing puede admitir selecciones y combinaciones personalizadas según las dimensiones, el medio y los requisitos operativos. Cualquier diseño no estándar deberá confirmarse caso por caso.

Tabla de dimensiones 104U

Las dimensiones se muestran en milímetros. Los nombres de los modelos a continuación utilizan la designación 104U orientada a Qixing.
