Sello mecánico de resorte simple 7D
El sello mecánico de resorte único 7D está diseñado para brindar calor y velocidad. Con un diseño de empujador de junta tórica con capacidad para +200 °C y 18 m/s, funciona donde los sellos de resorte simple estándar se desvanecen: agua caliente, medios térmicos y bombas de motor de dos polos de alta velocidad. Tamaños de eje de 10 mm a 100 mm, presión de hasta 0,8 MPa. ¡Contáctanos para cotización!
El 7D cambia la clasificación de presión más alta de los sellos de empuje como el Z2 por una ventana de temperatura y velocidad más amplia. Eso lo convierte en el sello mecánico de un solo resorte adecuado para bombas de presión moderada que se calientan o giran rápidamente, no para trabajos de alta presión, donde un sello equilibrado o de múltiples resortes es la mejor opción.
El sello mecánico de resorte único 7D está diseñado para brindar calor y velocidad. Con un diseño de empujador con junta tórica con capacidad para +200 °C y 18 m/s, funciona donde los sellos de resorte simple estándar se desvanecen: agua caliente, medios térmicos y bombas de motor de dos polos de alta velocidad. Tamaños de eje de 10 mm a 100 mm, presión de hasta 0,8 MPa. Compre el sello mecánico de resorte único 7D directamente desde la fábrica de Qixing en China a precios OEM y mayoristas.
El 7D cambia la clasificación de presión más alta de los sellos de empuje como el Z2 por una ventana de temperatura y velocidad más amplia. Eso lo convierte en el sello mecánico de un solo resorte adecuado para bombas de presión moderada que se calientan o giran rápidamente, no para trabajos de alta presión, donde un sello equilibrado o de múltiples resortes es la mejor opción.
Cuando el 7D es la elección correcta
Tres condiciones apuntan al 7D sobre un sello de resorte simple estándar:
- Alta temperatura del medio.A +200°C con juntas tóricas de FKM, el 7D maneja agua caliente, aceite caliente, fluido térmico y condensado caliente que endurecería o extruiría el elastómero en un sello estándar clasificado para +150°C.
- Alta velocidad del eje.La clasificación de 18 m/s cubre motobombas rápidas de dos polos y grupos de presión. En un eje de 50 mm que tiene aproximadamente 6800 rpm de espacio libre de velocidad superficial, muy por encima de los límites estándar de un solo resorte.
- Presión moderada.Por debajo de 0,8 MPa, el 7D es eficiente y duradero. Por encima de él, suba hasta una junta tórica equilibrada o un sello de resortes múltiples; el 7D no es un diseño de alta presión y no debe especificarse como tal.
Por qué el diseño del empujador de junta tórica se adapta al calor
El 7D utiliza una junta tórica como sello secundario que se desliza axialmente a lo largo del eje (un diseño de empujador) en lugar de un fuelle de goma fijo. Siguen dos cosas. En primer lugar, la junta tórica puede ser de FKM, que mantiene la estabilidad química y térmica a +200 °C, mientras que el NBR y el EPDM no pueden. En segundo lugar, la acción del empujador permite que la cara del sello siga el desgaste y el crecimiento térmico a alta temperatura sin perder el contacto: la razón por la que el 7D sigue sellando a través del ciclo térmico que abre los sellos de fuelle. Las caras de SiC/SiC o SiC/Carbono disipan el calor por fricción generado a 18 m/s, manteniendo la interfaz de funcionamiento dentro de la tolerancia.
Presupuesto
| Parámetro | Valor | Parámetro | Valor |
| Diámetro del eje | 10 mm a 100 mm | Cara estacionaria | SiC / TC / Carbono |
| Temperatura | -30°C a +200°C | Cara rotativa | SiC / Carbono / TC |
| Presión | ≤ 0,8MPa | Sello secundario | FKM / EPDM / NBR (junta tórica) |
| Velocidad del eje | ≤ 18 m/s | Primavera y metal | SS304 / SS316 |
| Construcción | Resorte simple, empujador de junta tórica, bidireccional | Rotación | Ambas direcciones |
Tabla de dimensiones

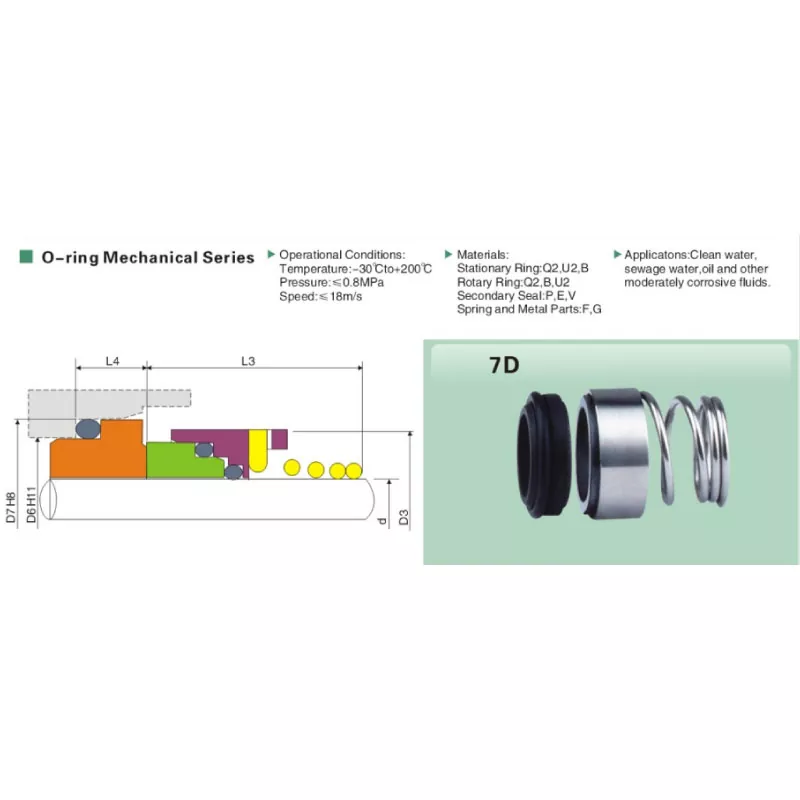

Todas las dimensiones en milímetros. El diámetro del eje d se mide en la cavidad del sello. El 7D cubre de 10 mm a 100 mm en 33 tamaños estándar.
| Modelo | d | D7 | D6 | D3 | L3 | L4 |
| 7D-10 | 10 | 21.00 | 17.0 | 19.00 | 15.00 | 7.00 |
| 7D-12 | 12 | 23.00 | 19.0 | 21.00 | 18.00 | 7.00 |
| 7D-14 | 14 | 25.00 | 21.0 | 23.00 | 22.00 | 7.00 |
| 7D-16 | 16 | 27.00 | 23.0 | 26.00 | 23.00 | 7.00 |
| 7D-18 | 18 | 33.00 | 27.0 | 29.00 | 24.00 | 10.00 |
| 7D-20 | 20 | 35.00 | 29.0 | 31.00 | 25.00 | 10.00 |
| 7D-22 | 22 | 37.00 | 31.0 | 33.00 | 25.00 | 10.00 |
| 7D-24 | 24 | 39.00 | 33.0 | 35.00 | 27.00 | 10.00 |
| 7D-25 | 25 | 40.00 | 34.0 | 36.00 | 27.00 | 10.00 |
| 7D-28 | 28 | 43.00 | 37.0 | 40.00 | 29.00 | 10.00 |
| 7D-30 | 30 | 45.00 | 39.0 | 43.00 | 30.00 | 10.00 |
| 7D-32 | 32 | 48.00 | 42.0 | 46.00 | 30.00 | 10.00 |
| 7D-33 | 33 | 48.00 | 42.0 | 46.00 | 39.00 | 10.00 |
| 7D-35 | 35 | 50.00 | 44.0 | 49.00 | 39.00 | 10.00 |
| 7D-38 | 38 | 56.00 | 49.0 | 53.00 | 42.00 | 13.00 |
| 7D-40 | 40 | 58.00 | 51.0 | 56.00 | 42.00 | 13.00 |
| 7D-43 | 43 | 61.00 | 54.0 | 59.00 | 47.00 | 13.00 |
| 7D-45 | 45 | 63.00 | 56.0 | 61.00 | 47.00 | 13.00 |
| 7D-48 | 48 | 66.00 | 59.0 | 64.00 | 47.00 | 13.00 |
| 7D-50 | 50 | 70.00 | 62.0 | 66.00 | 46.00 | 14.00 |
| 7D-53 | 53 | 73.00 | 65.0 | 69.00 | 56.00 | 14.00 |
| 7D-55 | 55 | 75.00 | 67.0 | 71.00 | 56.00 | 14.00 |
| 7D-58 | 58 | 78.00 | 70.0 | 76.00 | 56.00 | 14.00 |
| 7D-60 | 60 | 80.00 | 72.0 | 78.00 | 56.00 | 14.00 |
| 7D-63 | 63 | 83.00 | 75.0 | 81.00 | 56.00 | 14.00 |
| 7D-65 | 65 | 85.00 | 77.0 | 84.00 | 66.00 | 14.00 |
| 7D-68 | 68 | 90.00 | 81.0 | 88.00 | 64.00 | 16.00 |
| 7D-70 | 70 | 92.00 | 83.0 | 89.60 | 64.00 | 16.00 |
| 7D-75 | 75 | 97.00 | 88.0 | 98.00 | 64.00 | 16.00 |
| 7D-80 | 80 | 105.00 | 95.0 | 100.00 | 72.00 | 18.00 |
| 7D-85 | 85 | 110.00 | 100.0 | 107.50 | 72.00 | 18.00 |
| 7D-90 | 90 | 115.00 | 105.0 | 111.00 | 72.00 | 18.00 |
| 7D-95 | 95 | 120.00 | 110.0 | 119.00 | 72.00 | 18.00 |
| 7D-100 | 100 | 125.00 | 115.0 | 123.80 | 72.00 | 18.00 |
Aplicaciones
- Circulación de agua caliente: circuitos de calderas, sistemas de calefacción, agua caliente sanitaria
- Bombas de aceite térmico y fluido caloportador (junta tórica FKM)
- Bombas de refuerzo de alta velocidad y motobombas bipolares.
- Bombas de condensado y de pozo caliente en planta de vapor.
- Transferencia química ligera a temperatura elevada y presión moderada.
- Plataformas de bombas OEM que especifican un sello mecánico de resorte único para alta temperatura
Fabricación
Caras traslapadas con una planitud de ≤ 0,0009 mm y verificadas ópticamente. Juntas tóricas de FKM calificadas para el rango de servicio de +200 °C. Cada sello mecánico de resorte simple 7D se verifica en dimensiones y se prueba la carga del resorte antes del empaque; Certificado de Conformidad y certificado de material se envían con el pedido bajo petición.
Cotización
Envíe el tamaño del eje, la temperatura del medio y la velocidad del eje para obtener una cotización el mismo día. Los tamaños en existencia se envían entre 3 y 7 días; Pedidos personalizados OEM de 15 a 25 días. Compre el sello mecánico de resorte único 7D directamente desde la fábrica de Qixing en China a precios OEM y mayoristas.
