Sello mecánico de bomba química 59U

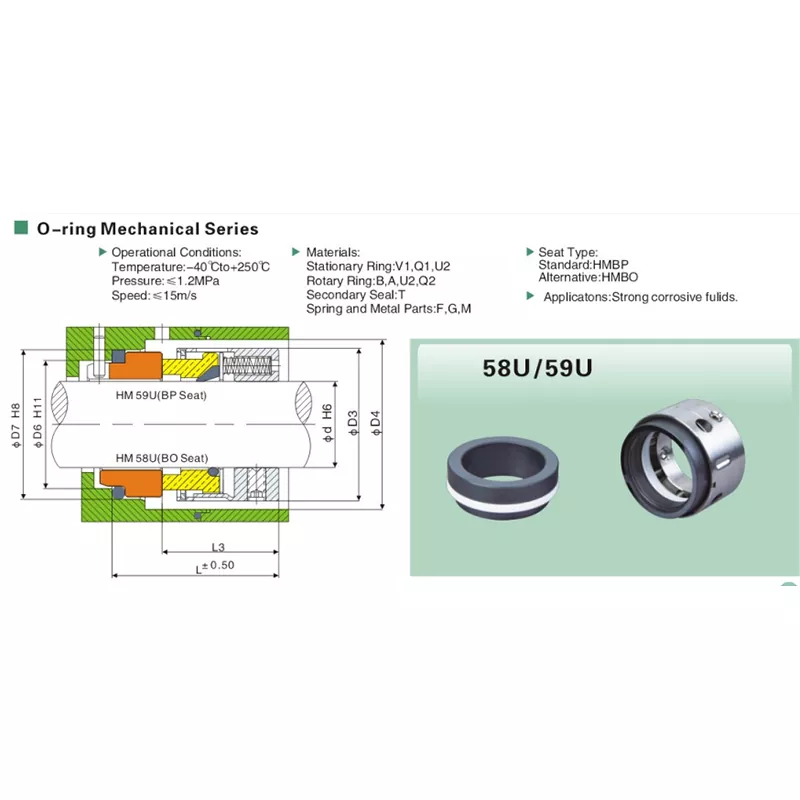

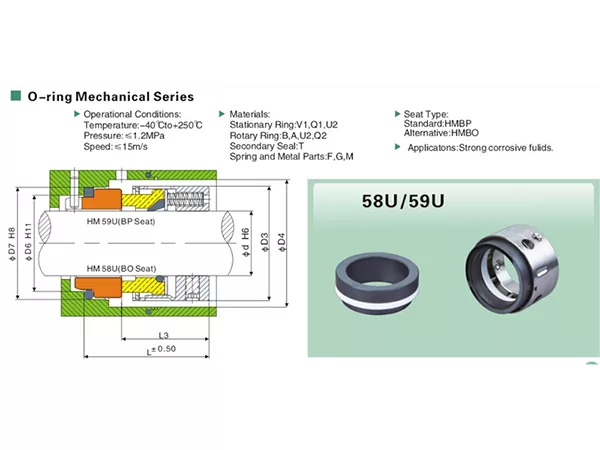

Las especificaciones del producto colocan a 58U y 59U en la misma familia de sellos mecánicos de junta tórica y les brindan una tabla de tamaños compartida. La diferencia más clara a nivel de modelo que se muestra en la página es el asiento estacionario: el dibujo 59U está etiquetado con un asiento BP, mientras que el dibujo 58U está etiquetado con BO.

Eso significa que no se debe seleccionar un reemplazo de 59U basándose únicamente en el diámetro del eje. Si un sello existente tiene un asiento fijo visible, fotografiar y medir ese asiento antes de realizar el pedido puede ayudar a evitar que una coincidencia entre modelo y familia se convierta en una discrepancia en el asiento.

Especificaciones técnicas del 59U

59U frente a 58U: una comparación práctica de compras

Las opciones de asientos BP y BO deben considerarse opciones de selección de instalación. Confirme el asiento y las dimensiones existentes antes de realizar el pedido.

Por qué es importante la confirmación de asiento de BP en el trabajo de reemplazo

En un proyecto de sustitución, la marca del modelo puede estar incompleta, mientras que el asiento fijo todavía se puede medir. Para una consulta de 59U, confirme el asiento de BP cuando sea posible y compare los valores D6 y D7 relevantes junto con el tamaño del eje y las dimensiones axiales.

• Fotografíe el asiento estacionario antes de desechar el sello antiguo.
• Registrar el diámetro del eje d.
• Mida D6 y D7 si es accesible.
• Verifique D3 y D4 alrededor de la carcasa del sello/sobre del asiento.
• Registre L y L3 para el espacio axial.
• Envíe cualquier marca visible de modelo o código de material.

Fluidos corrosivos fuertes: se debe nombrar el medio

la línea de aplicación de las especificaciones del producto dice "Fluidos corrosivos fuertes", pero no enumera los productos químicos individuales. Esa redacción es una categoría de selección, no una tabla completa de resistencia química.

Para que Qixing revise una configuración de 59U, la consulta debe identificar el medio real, la concentración, si se conoce, y la temperatura de funcionamiento. Un fluido que es aceptable a una concentración o temperatura puede requerir una elección de material diferente en otras condiciones.

Límites operativos y selección de materiales

El rango de funcionamiento es de -40 °C a +250 °C, presión de hasta 1,2 MPa y velocidad de deslizamiento de hasta 15 m/s. La idoneidad final aún depende de la combinación de materiales seleccionada y de las condiciones reales del fluido.

Para aplicaciones cercanas a los límites, Qixing debe revisar la química y la temperatura del medio junto con los códigos de material de la cara y del sello secundario requeridos antes de confirmar la configuración.

Opciones de código de material

• Anillo estacionario: V1 / Q1 / U2
• Anillo giratorio: B / A / U2 / Q2
• Sello secundario: T
• Resortes y piezas metálicas: F / G / M

Debido a que la página de especificaciones del producto no traduce estos códigos a nombres completos de materiales, esta página de producto mantiene los códigos tal como están en lugar de asignar materiales no compatibles.

Una mejor solicitud de cotización para 59U

Guía práctica de selección

Para una selección confiable de 59U, los compradores deben confirmar el modelo, la disposición del asiento, las dimensiones, el medio químico y las condiciones de operación antes de realizar el pedido.

Para el 59U, eso significa conectar cuatro cosas que son fáciles de pasar por alto al leer una tabla por separado: medio químico, asiento de BP, ajuste dimensional y las condiciones reales de funcionamiento.

Por qué elegir Qixing para sellos resistentes a químicos 59U

Qixing, la marca de sellos mecánicos de Ningbo Yade Fluid Connector Co., Ltd, fabrica y suministra sellos mecánicos para compradores industriales. Para proyectos de 59U, nuestro proceso de coincidencia del lado de fábrica puede revisar juntos el medio corrosivo, el tamaño del eje, el asiento de BP, las dimensiones y las condiciones de operación.

Para requisitos de OEM y reemplazo, Qixing puede trabajar a partir de muestras, dibujos, registros dimensionales y datos operativos antiguos. Esto admite una selección personalizada sin hacer afirmaciones no respaldadas de que cada configuración de 59U es universalmente intercambiable.

Preguntas frecuentes

¿Qué tamaños están disponibles para el sello mecánico de la bomba química 59U?

La tabla de dimensiones compartida 58U/59U cubre tamaños de eje de 14 mm a 100 mm.

¿Qué asiento fijo se muestra para el 59U?

El dibujo técnico etiqueta específicamente el 59U con un asiento BP.

¿En qué se diferencia el 59U del 58U?

En las especificaciones técnicas, la distinción más clara a nivel de modelo es el asiento: el 59U se muestra con BP y el 58U con BO. Comparten la misma tabla familiar y límites operativos.

¿Para qué fluidos está destinado el 59U?

Las especificaciones del producto indican "Fluidos corrosivos fuertes". No proporciona una lista química detallada.

¿Qué rango de temperatura aparece en la lista?

El rango de temperatura de funcionamiento es de -40 °C a +250 °C.

¿Qué presión y velocidad se enumeran?

La presión máxima es de 1,2 MPa y la velocidad máxima de deslizamiento es de 15 m/s.

¿Puedo pedir un 59U usando solo el diámetro del eje?

El tamaño del eje es importante, pero para trabajos de reemplazo también se deben confirmar el asiento del BP y las dimensiones de instalación.

¿250°C significa que todas las combinaciones de materiales son adecuadas a 250°C?

Las especificaciones técnicas no hacen tal afirmación. El rango operativo y los códigos de materiales se enumeran por separado, por lo que la combinación de medio y material debe revisarse juntos.

¿Qué debo enviar para una cotización de 59U?

Envíe el medio químico, la concentración si la conoce, la temperatura, la presión, la velocidad, el tamaño del eje, los detalles del asiento de BP, las dimensiones y cualquier fotografía o código del sello antiguo.

¿Puede Qixing personalizar el 59U?

Qixing puede admitir coincidencias personalizadas basadas en muestras, dimensiones y condiciones operativas. Los requisitos no estándar deben confirmarse caso por caso.

Tabla de dimensiones 59U

Las dimensiones se muestran en milímetros. Los nombres de los modelos a continuación utilizan la designación 59U orientada a Qixing.
