Sello mecánico de bomba química 59B

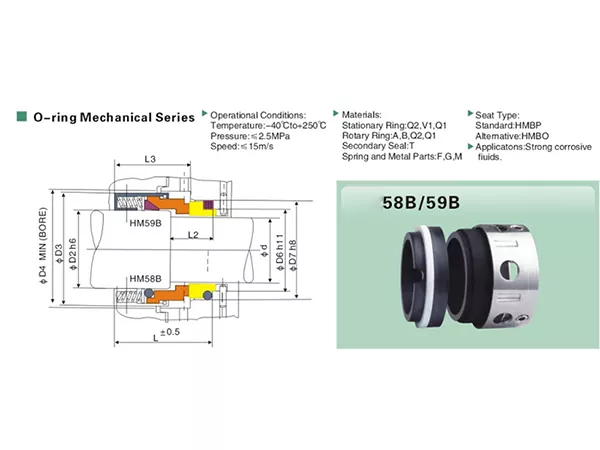

Las especificaciones del producto dan a 58B y 59B una tabla de tamaños compartida y un entorno operativo común. Lo que no proporciona es una explicación escrita detallada de en qué se diferencian los dos acuerdos en cuanto al servicio. La página simplemente etiqueta el dibujo superior 59B y el dibujo inferior 58B.

Para trabajos de reemplazo, eso hace que el sello físico que tienes frente a ti sea especialmente valioso. Antes de desecharlo, fotografíe el conjunto, registre el tamaño del eje, identifique el asiento estacionario si es posible y mida las dimensiones axiales y radiales principales. Esos detalles pueden ser más decisivos que una marca de modelo parcial.

Especificaciones técnicas

59B y 58B comparten una mesa: por eso es exactamente importante la confirmación

La mesa compartida puede hacer que la familia parezca intercambiable a primera vista. Sin embargo, el dibujo técnico muestra dos disposiciones etiquetadas por separado. Debido a que las especificaciones del producto no establecen que cada configuración 58B y 59B sea directamente intercambiable, Qixing debería verificar la geometría existente en lugar de hacer esa suposición.

Una comprobación de reemplazo útil es comparar d, D2, D3, D4, L, L2, L3, d6 y D7 con el conjunto anterior. Esas son las dimensiones realmente publicadas en la tabla de dimensiones.

Selección de asiento

BP es el asiento estándar y BO es una alternativa. Para proyectos de reemplazo, confirme la disposición y las dimensiones de los asientos existentes antes de realizar el pedido.

Si se puede identificar el asiento estacionario existente, incluya esa información en la solicitud de cotización. Si no es posible, proporcione fotografías y dimensiones para que la selección del asiento pueda compararse con la instalación.

Una clasificación de servicio corrosivo de 2,5 MPa cambia las preguntas que hacemos

La familia 58B/59B está listada para fluidos corrosivos fuertes y una presión máxima de 2,5 MPa. Esa combinación hace que la presión sea sólo una parte de la selección. La química, la concentración y la temperatura de los fluidos siguen siendo esenciales porque la página no proporciona una tabla universal de resistencia química.

Para tareas cercanas a los límites de presión o temperatura enumerados, Qixing debe revisar el medio real y los códigos de material solicitados junto con las condiciones de operación antes de confirmar la configuración del sello.

Códigos de materiales: mantenga el sendero intacto

Las especificaciones del producto brindan selecciones de materiales como códigos en lugar de nombres completos. Para evitar inventar información, esta página mantiene los códigos exactamente como se suministran:

• Anillo estacionario: Q2 / V1 / Q1
• Anillo giratorio: A / B / Q2 / Q1
• Sello secundario: T
• Resortes y piezas metálicas: F / G / M

Verificación en el banco antes de retirar el 59B

• Fotografíe el sello completo desde ambos lados.
• Registrar el diámetro del eje d.
• Mida D2, D3 y D4 si es accesible.
• Registre las dimensiones axiales L, L2 y L3.
• Mida d6 y D7 alrededor del área del eje/asiento.
• Fotografíe el asiento estacionario por separado.
• Tenga en cuenta cualquier código de material visible o marcas de modelos antiguos.
• Registre el medio de trabajo, concentración, temperatura, presión y velocidad.

Una mejor solicitud de cotización para 59B

¿Por qué elegir Qixing para un reemplazo de 59B o un proyecto OEM?

Qixing, la marca de sellos mecánicos de Ningbo Yade Fluid Connector Co., Ltd, fabrica y suministra sellos mecánicos para compradores industriales. Para proyectos 59B, podemos revisar juntos la geometría del sello anterior, los requisitos del asiento, el medio químico y las condiciones de operación en lugar de cotizar solo el número de modelo.

Para trabajos OEM o de reemplazo, Qixing puede utilizar dibujos, muestras, medidas dimensionales y datos de proceso para respaldar una combinación personalizada. Cualquier configuración no estándar deberá confirmarse caso por caso.

¿Tiene un viejo sello 59B en el banco? Envíe fotos, dimensiones, información del asiento y condiciones de servicio corrosivo de Qixing para obtener coincidencias y cotizaciones de fábrica.

Preguntas frecuentes

¿Qué tamaños están disponibles para el sello mecánico de la bomba química 59B?

La tabla compartida 58B/59B cubre tamaños de eje de 14 mm a 100 mm.

¿Qué rango operativo figura para la familia 59B?

El rango de funcionamiento es de -40 °C a +250 °C, presión de hasta 2,5 MPa y velocidad de deslizamiento de hasta 15 m/s.

¿Para qué fluidos está destinado el 59B?

Las especificaciones del producto indican "Fluidos corrosivos fuertes". No enumera sustancias químicas individuales.

¿BP es el asiento estándar?

Sí. La nota de la serie 58B/59B enumera BP como estándar y BO como alternativa.

¿El 59B siempre utiliza un asiento BP?

No. La página no asigna explícitamente BP solo al 59B, por lo que se debe confirmar la disposición de los asientos antes de realizar el pedido.

¿En qué se diferencia el 59B del 58B?

El 58B y el 59B utilizan disposiciones relacionadas. La selección de reemplazo debe incluir la confirmación de las dimensiones y del asiento.

¿Puedo pedir solo por tamaño de eje?

El tamaño del eje es el primer filtro, pero la tabla familiar compartida y los dibujos separados hacen que se recomiende la confirmación dimensional para el trabajo de reemplazo.

¿Qué dimensiones debo enviar?

La tabla de dimensiones publica d, D2, D3, D4, L, L2, L3, d6 y D7.

¿Se aplica el límite de 250°C a todas las combinaciones de materiales?

Los límites operativos y los códigos de materiales deben revisarse junto con el fluido y la temperatura reales antes de la selección final.

¿Puede Qixing personalizar el 59B?

Qixing puede admitir coincidencias personalizadas a partir de muestras, dimensiones, dibujos y datos operativos. Los requisitos no estándar deben confirmarse por separado.

Tabla de dimensiones 59B

Las dimensiones se muestran en milímetros. Los nombres de los modelos a continuación utilizan la designación 59B orientada a Qixing.
