Sello mecánico de bomba química 58B

A primera vista, el sello mecánico de bomba química 58B parece estrechamente relacionado con el 58U, y ambos están posicionados para servicio corrosivo. Sin embargo, las especificaciones del producto otorgan a la familia 58B/59B un límite de presión más alto: 2,5 MPa frente a 1,2 MPa para la familia 58U/59U. Eso no hace que el 58B sea universalmente "mejor", pero sí hace que la presión sea una cuestión de selección significativa cuando un comprador elige entre dos familias de modelos similares.

Por lo tanto, para un comprador industrial, la pregunta práctica no es simplemente "¿Necesito un sello resistente a los productos químicos?" Se trata de "¿Qué producto químico, a qué temperatura y presión y qué dimensiones de instalación requiere el equipo?"

El 58B en una sola vista

58B frente a 58U: la diferencia más útil es la presión

La familia 58B/59B tiene una clasificación de presión más alta que la familia 58U/59U. Para la selección, utilice los límites operativos indicados junto con el medio químico real y las condiciones del equipo.

Una solicitud de cotización 58B debe comenzar con el medio, no con el código del modelo

"Fluidos corrosivos fuertes" es una categoría útil, pero no es una tabla de compatibilidad química. Antes de que Qixing confirme una configuración 58B, el comprador debe identificar el fluido real, su concentración, si la conoce, y la temperatura normal y máxima. Esos detalles son importantes porque la corrosividad puede cambiar con la concentración y la temperatura, y las especificaciones técnicas solo proporcionan códigos de materiales en lugar de una tabla de compatibilidad completa.

Selección de asiento

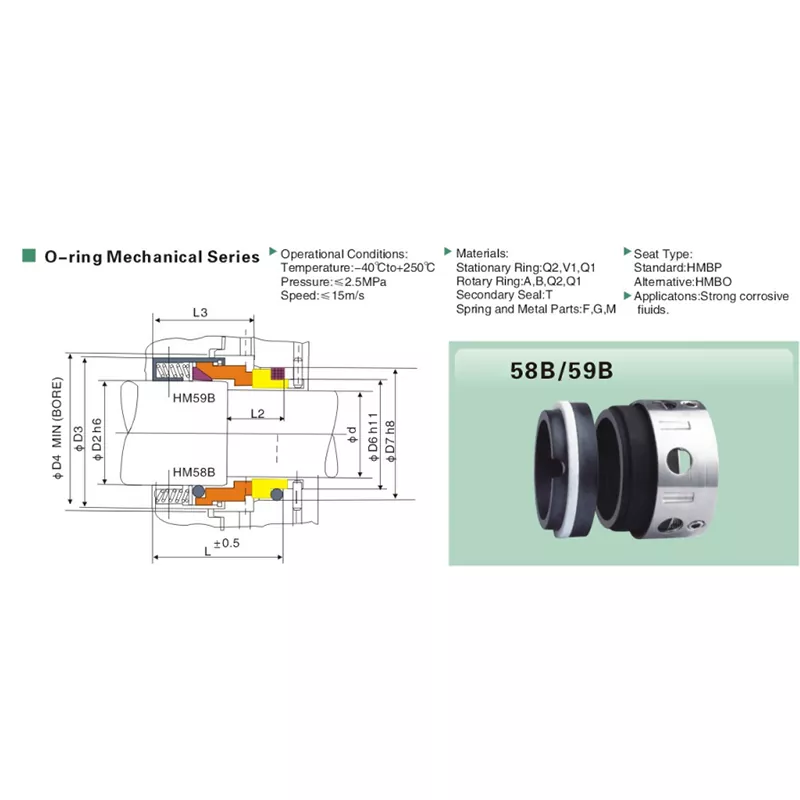

La página combinada 58B/59B enumera BP como el asiento estacionario estándar y BO como alternativa. A diferencia de la página 58U/59U, el dibujo 58B/59B no asigna claramente un código de asiento a cada modelo en el texto. Por esa razón, esta página mantiene la información de BP/BO a nivel familiar y no afirma que cada 58B deba utilizar un asiento específico.

Para trabajos de reemplazo, el asiento estacionario existente debe fotografiarse y medirse siempre que sea posible. Esta es una base más fiable para emparejar que forzar una asignación de asientos que las propias especificaciones técnicas no establecen explícitamente.

Las dimensiones adicionales de la mesa 58B/59B importan

En comparación con la tabla 58U/59U, la página 58B/59B incluye D2 y L2 además de D3, D4, L, L3, d6 y D7. Esas dimensiones adicionales son útiles durante los trabajos de reemplazo porque dos sellos con el mismo diámetro de eje aún pueden diferir en el entorno de instalación circundante.

• Comience con el diámetro del eje d.
• Verifique D2, D3 y D4 alrededor del envolvente de instalación radial.
• Verifique L, L2 y L3 para ver el espacio axial.
• Confirme d6 y D7 en el lado del eje/asiento.
• Envíe fotografías claras si la marca del modelo antiguo está incompleta.

Opciones de código de material

La página de especificaciones del producto enumera las opciones de materiales como códigos, no como nombres completos. En lugar de convertir esos códigos en materiales adivinados, esta página los mantiene exactamente como están impresos:

• Anillo estacionario: Q2 / V1 / Q1
• Anillo giratorio: A / B / Q2 / Q1
• Sello secundario: T
• Resortes y piezas metálicas: F / G / M

Si un comprador ya conoce el código de material anterior, ese código puede incluirse en la solicitud de cotización. De lo contrario, la mejor ruta es enviar el medio químico y las condiciones de operación para que se pueda revisar la selección del material.

¿Por qué elegir Qixing?

Una fila de tallas puede confirmar que existe una talla 58B. No puede decirle al comprador si ese tamaño, combinación de materiales y disposición del asiento se ajustan a un proceso corrosivo específico. Qixing, la marca de sellos mecánicos de Ningbo Yade Fluid Connector Co., Ltd, fabrica y suministra sellos mecánicos para compradores industriales y puede revisar esos detalles juntos antes de la cotización.

Para proyectos OEM o de reemplazo, el punto de partida puede ser un dibujo, un sello antiguo, medidas dimensionales, una referencia del modelo o datos operativos. El objetivo es igualar el servicio real en lugar de depender únicamente del número de modelo.

Preguntas frecuentes

¿Qué tamaños están disponibles para el sello mecánico de la bomba química 58B?

La tabla compartida 58B/59B cubre tamaños de eje de 14 mm a 100 mm.

¿Qué presión aparece para la familia 58B/59B?

La presión máxima es de 2,5 MPa.

¿Cómo se compara eso con la familia 58U?

La página 58U/59U suministrada indica presiones de hasta 1,2 MPa, mientras que la página 58B/59B indica hasta 2,5 MPa.

¿Qué temperatura y velocidad se enumeran?

El rango de temperatura de funcionamiento es de -40 °C a +250 °C y la velocidad máxima de deslizamiento es de 15 m/s.

¿Qué medios están listados?

La línea de aplicación dice "Fluidos corrosivos fuertes". No proporciona una lista química detallada.

¿Qué asiento fijo utiliza el 58B?

La página combinada 58B/59B enumera BP como estándar y BO como alternativa a nivel de serie, pero no asigna claramente un código de asiento a 58B en el texto. Confirme el asiento existente para el trabajo de reemplazo.

¿Por qué se incluyen D2 y L2 en la tabla?

Forman parte de la tabla de dimensiones y proporcionan información radial y axial adicional que puede ayudar a hacer coincidir los reemplazos.

¿Puedo realizar pedidos solo por tamaño de eje?

El tamaño del eje es la primera verificación, pero la selección del servicio corrosivo también debe confirmar los requisitos del medio, la temperatura, la presión, las dimensiones y los materiales.

¿Puede Qixing personalizar el 58B?

Qixing puede admitir coincidencias personalizadas basadas en dibujos, muestras, dimensiones y condiciones de funcionamiento. Los requisitos no estándar deben confirmarse caso por caso.

Tabla de dimensiones 58B

Las dimensiones se muestran en milímetros. Los nombres de los modelos a continuación utilizan la designación 58B orientada a Qixing.
